空心薄壁墩构造设计及计算配筋建议

低调的娃... 发表于 2019-4-29 09:31:37 | 显示全部楼层 | 阅读模式

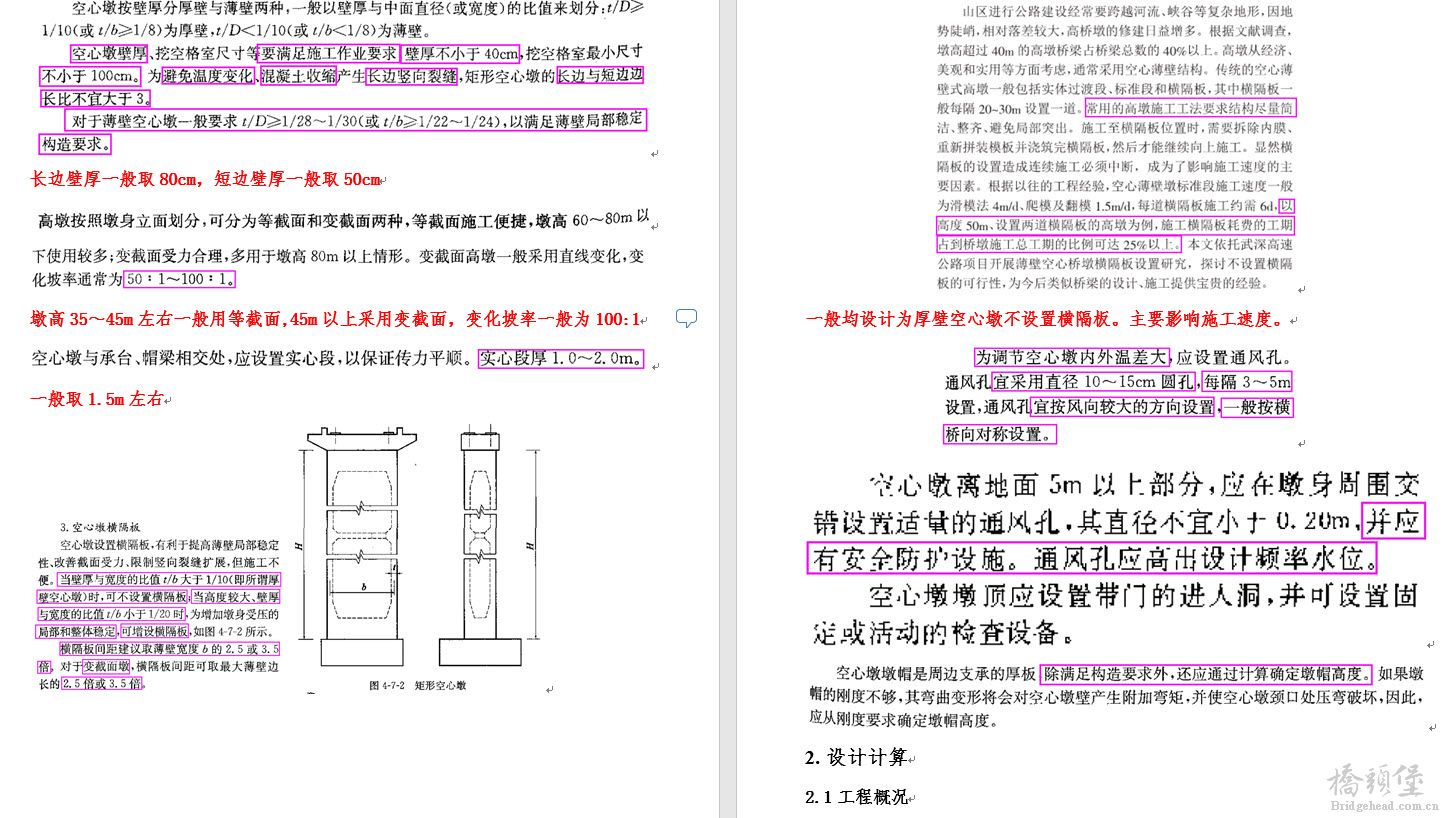

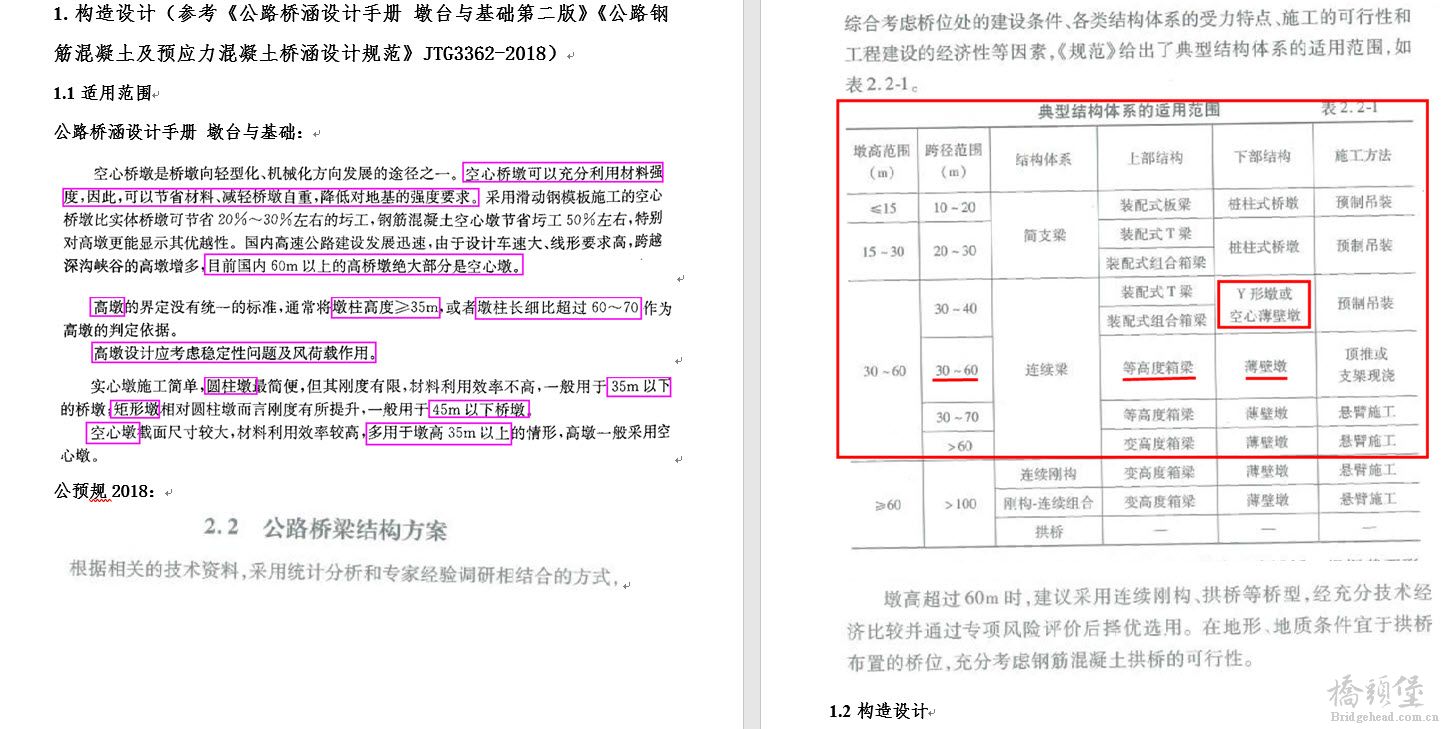

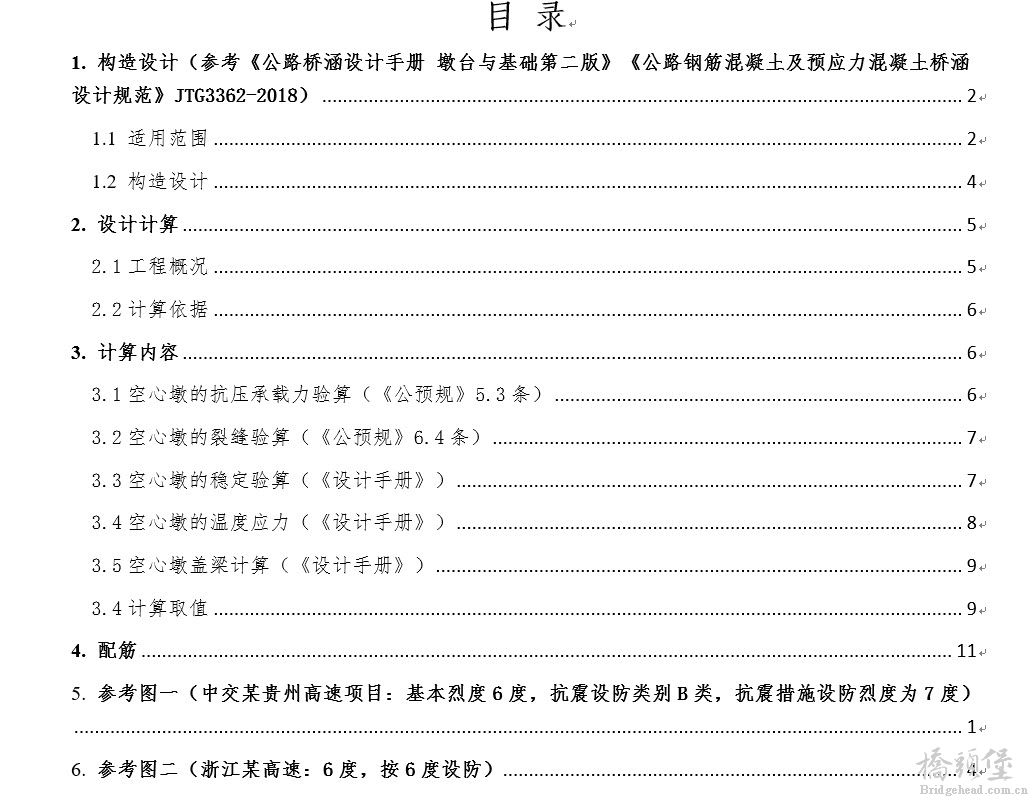

先根据设计手册制定构造,再阐述计算条件及方法及软件设置。最后提出配筋建议并给出参考图。
8 t- h. o) ^$ x4 g3 E2 x
空心墩1.jpg 空心墩2.jpg 空心墩3.jpg
' U& G. Z" H/ f' a; N

空心墩设计及计算书20181119.docx

10.38 MB, 下载次数: 751

售价: 3 元堡币  [记录]

精彩评论倒序浏览

3.1万查看8评论

zchlb 发表于 2019-4-30 08:07:46
这才是设计。看看计算长度是咋考虑的?

点评

计算长度有点麻烦。个人建议如果采用模型计算可考虑p-△效应。长度系数就不用考虑了。新规范有对长度系数做多研究。墩越高系数越小。综合考虑2偏大,1偏小。建议墩高取1。5  详情 回复 发表于 2019-5-7 16:18
举报 回复
lisheng101... 发表于 2019-4-30 10:08:51
很好的资料,感谢分享~!!!
举报 回复
低调的娃... 发表于 2019-5-7 16:18:24
zchlb 发表于 2019-4-30 08:072 O) r4 I- b. A/ J
这才是设计。看看计算长度是咋考虑的?

  s. o4 o2 g, K/ g% ?7 y9 \计算长度有点麻烦。个人建议如果采用模型计算可考虑p-△效应。长度系数就不用考虑了。新规范有对长度系数做多研究。墩越高系数越小。综合考虑2偏大,1偏小。建议墩高取1。5
. c" s  z3 j" |# M3 r0 |
举报 回复
424337956 发表于 2021-5-31 15:23:37
你好,可以直接购买吗?
举报 回复
北方章回体... 发表于 2021-6-8 23:17:54
很不错的设计总结
举报 回复
564630434 发表于 2021-9-18 17:03:46
不错的设计总结
举报 回复
Libinyang 发表于 2021-11-2 19:53:58
很好的资料,感谢分享~!!!
举报 回复
fivebody66 发表于 2021-12-27 18:18:33
很好的资料,感谢分享!!!!!
举报 回复
