斜截面抗剪始终算不过,检查边界条件都没问题。是bug吗?

liujun4012 发表于 2019-1-16 10:28:22 | 显示全部楼层 | 阅读模式
本帖最后由 liujun4012 于 2019-1-16 10:28 编辑

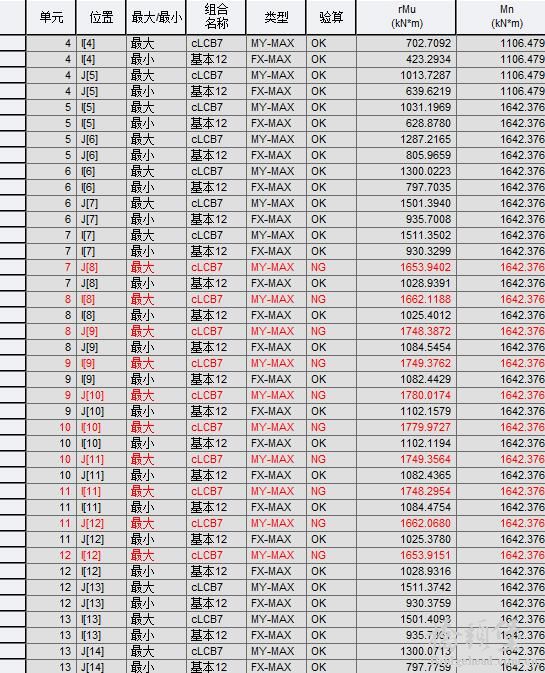

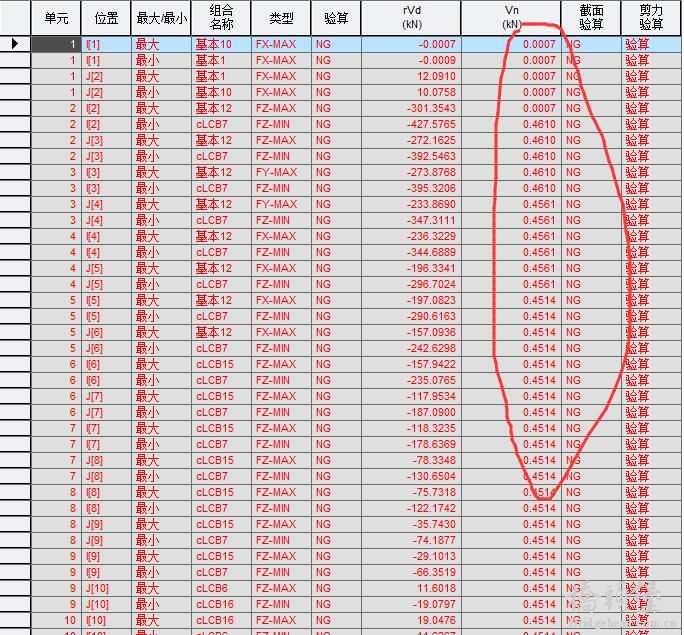

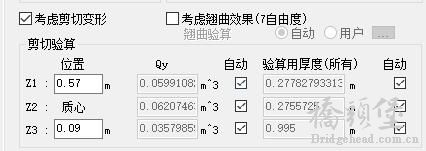

求助一下大神,上海市小铰缝空心板的梁格模型,模型大于20MB,无法上传。剪切位置,箍筋都加了,斜截面抗剪全部NG,承载力很小,都是0.00几,正截面抗弯部分不通过。求大神帮我分析一下原因,是bug吗?需要打补丁吗?我用的是civil2017 8.65。
更多图片 小图 大图
组图打开中,请稍候......
精彩评论倒序浏览

7467查看5评论

kunyuan 发表于 2019-1-20 11:46:10
最好发计算文件上来
举报 回复
woshixuwen... 发表于 2019-1-22 17:29:02
截面有问题,腹板只有10cm厚?中腹板10cm都没有
举报 回复
下雨凉快... 发表于 2019-1-28 14:57:01
你最好先检查一下各个参数的单位设置对了没有,然后看一下自重下结构受力是否正常,先确认模型有没有问题
举报 回复
liujun4012 发表于 2019-1-28 15:03:45
woshixuwenjun90 发表于 2019-1-22 17:29
截面有问题,腹板只有10cm厚?中腹板10cm都没有

是的,腹板只有10cm。用的上海市小铰缝空心板,腹板厚度就是10cm。
举报 回复
liujun4012 发表于 2019-1-28 15:06:13
下雨凉快 发表于 2019-1-28 14:57
你最好先检查一下各个参数的单位设置对了没有,然后看一下自重下结构受力是否正常,先确认模型有没有问题

都检查过了,边界条件也是对的,我找到问题了,应该是我17版的bug,换成19的civil斜截面抗剪全部通过,唯独偏载工况下个别几个节点的正截面抗弯没有通过。
