专家精彩点评!40+60+40m钢箱梁的断面布置,同样的问题你注意了吗?

嘻嘻哈哈... 发表于 2018-11-15 23:35:26 | 显示全部楼层 | 阅读模式
/ o7 o0 H, b* X4 k
根据40+60+40m钢箱梁的断面布置,有以下部分不合理地方
3 P6 }& m' y& q! i1、60m跨度,梁高采用2.7m,梁高过大,还造成腹板高厚比过大,需要很多的腹板加劲肋加劲腹板,60m跨度梁高在2.4m左右就可满足3 X7 V" U# K+ E0 _
2、底板系统设置过于强劲,底板没有第二体系,第一体系即为底板纵桥向应力,底板系统受力面积可以减少:2 g" O/ x  L7 B6 d* e
2-1)在梁高不受限制时底板没有很大必要需要用U肋加劲,可以修改为板肋;钢箱梁为梁桥受力,不同于斜拉桥为压弯受力构件,为了保证受压为主的斜拉桥钢箱梁主梁压曲效果,斜拉桥底板纵向加劲肋采用U肋效果较好,保证截面不由于稳定折减过多控制。0 f& I0 ]9 T* x0 {! z7 n& v! z
2-2)桥下景观要求不高时,采用多箱单室结构更为合理,原因如下
% v6 T7 F- l; B. C1 z( p  2-2-1)底板面积减少,中性轴上移,顶板第一系统应力小于底板应力,差值与顶板第二体系应力相当时,全桥用钢量最经济,顶底板钢材充分利用
3 f6 k, ^+ T3 v  2-2-2)便于公路运输与现场隔板焊接;
( P1 P) `# J  e  o5 X* e多箱单室结构最好将箱室宽度最好控制在3.2m以内,可以采用标准宽度陆运;
' \9 T: E, i" y, v' |单箱多室结构,陆运需要将箱室分块,必然存在不闭合截面运输,不闭合截面依靠跨间隔板(或者临时加劲杆件必要时设置)维持截面运输与吊装时刚度与稳定;
0 \5 e! ]; B0 x/ {* ^) `+ s箱室宽度很大时,需要将箱室分割成两个运输,现场需要进行隔板对接焊,隔板现场对接焊难度远大于隔板与纵腹板的T型焊接
$ U$ z$ @5 G6 M/ u3、腹板纵向水平加劲肋设置过强,只需要在受压一侧设置8 T! J9 V* a$ ]4 V1 W& }
4、隔板开孔最好下移,便于工人现场扛着仪器(焊接仪器、焊缝检测仪器)在跨间隔板穿输
# ~& J: a$ U" @5、顶板U肋设置过密,在梁高第一体系很富裕下,U肋过密 * d2 J: G3 ]6 Q# u

# o  e  e, `$ X/ X
精彩评论倒序浏览

2.5万查看16评论

cjcc 发表于 2019-1-2 13:19:17
对于第二条,个人感觉底板加劲肋还是要考虑墩顶附近受压区域的板件稳定,然后全桥统一考虑。
举报 回复
嘻嘻哈哈... 发表于 2018-11-15 23:44:10

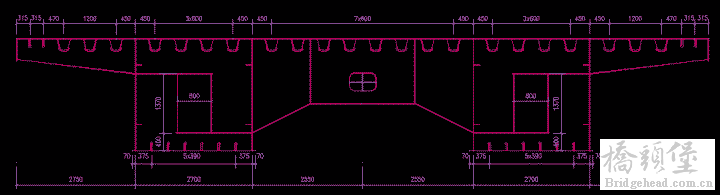

2 D8 v7 q& T0 w- {8 v/ e7 u, e$ b3 @4车道以下桥宽,采用2箱单室较为合理
( [  X: d# o$ w QQ图片20181115233929.png ' h+ w( ^" G- e( I
. r) _- n+ g  t

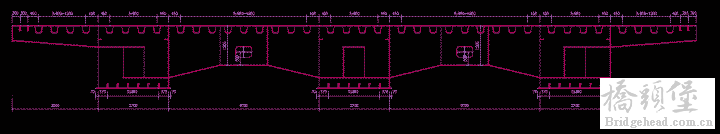

6车道桥宽 ,采用3箱单室较为合理
0 X. o: y; J. o# R. } QQ图片20181115233933.png
  T7 S5 J5 _5 @3 X+ X- X( [' `1 C8 M+ A
箱室划分宜结合跨度确定 箱室宽度及间距综合考虑运输与结构受力
' K0 O* V/ D; T- S7 H2 p/ A: s对于箱室间距问题 保证顶板不要由于宽跨比过大而造成很大部分面积损失在剪力滞上

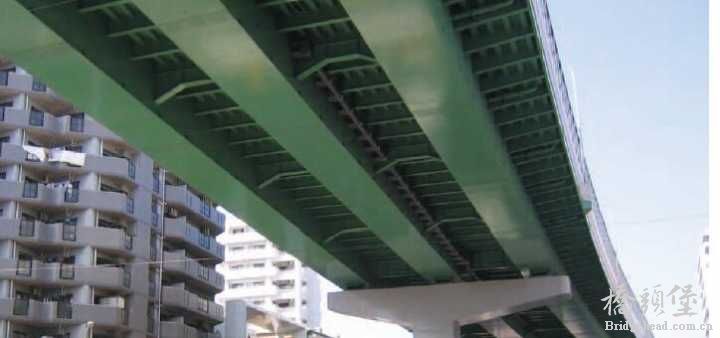

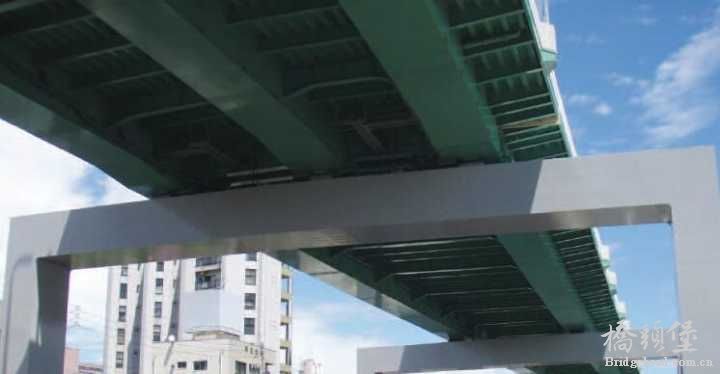

- I9 \/ Z5 T/ Z! y+ Q. D& v& S' A QQ图片20181115233941.jpg QQ图片20181115233949.jpg QQ图片20181115233945.jpg QQ图片20181115233938.jpg 0 m+ w: `6 k, v* Z
举报 回复
知己知彼... 发表于 2018-12-15 12:18:55
f111122224 发表于 2018-12-14 08:21
+ L$ P" G! B6 E0 O/ C5 G腹板上加强肋的设置位置应在受压区域,即在跨中设置在下方(0.2倍梁高附近),支点附近设置在上方,中间的 ...

+ q* n2 c5 S* A9 l$ G, N; g  i是不是说反了啊?
& B! S1 J5 \3 G- U6 Q; i
举报 回复
东风 发表于 2018-11-15 23:41:08
像楼上这种宽箱断面是再增加箱室,调整腹板间距呢,还是用组合梁,还是用分体箱梁比较合适?: i( V# \6 t, m  N
举报 回复
fhxgxcmlwx... 发表于 2018-11-16 09:11:45
点评确实精彩,值得学习
举报 回复
nkdjgxyzy 发表于 2018-11-16 11:17:04
专家精彩点评!值得学习参考。
举报 回复
deus_ex7 发表于 2018-11-16 21:32:53
点评到位,解决了本人在设计中的一些疑问,学习了。
举报 回复
f111122224 发表于 2018-11-19 00:11:30
腹板纵向水平加劲肋设置过强,只需要在受压一侧设置?怎么理解
举报 回复
TTjackSue 发表于 2018-11-19 11:02:59
分析的很到位,有些问题以前就注意到了,和楼主基本意见统一。
举报 回复
jacky_2046 发表于 2018-11-21 11:33:42
点评水平很高  值得学习
举报 回复
seuzhxd 发表于 2018-11-21 17:03:55
看起来确实是专家。。。。概念清晰。
举报 回复
f111122224 发表于 2018-12-14 08:21:11
腹板上加强肋的设置位置应在受压区域,即在跨中设置在下方(0.2倍梁高附近),支点附近设置在上方,中间的过渡区域上下方均设置。

点评

是不是说反了啊?  详情 回复 发表于 2018-12-15 12:18
举报 回复
cjcc 发表于 2019-1-2 13:15:48
知己知彼 发表于 2018-12-15 12:18
- g+ G9 t2 X' z0 S是不是说反了啊?

, T5 ]* p* @; n; _, L我觉得他是说反了
0 I5 ^3 m/ F) s  q. R+ w* l, n0 o6 w2 [* o$ p1 \# J& H
举报 回复
