关于疲劳问题的有限元分析清单

zhengmai01... 发表于 2018-11-2 16:43:11 | 显示全部楼层 | 阅读模式
                                                                                                  # M: n$ P) r: g5 r. I/ ?# p
4 x' i1 P  X3 i. Y: E, L1 W
: M6 ]' v* a+ p6 Z+ z- x" U/ s
1、疲劳破坏的原因及分类! n) ^/ |1 X* s
原因:: B  p8 }5 [- D. z& t0 H5 U
  • 应力波动引起的机械疲劳
  • 循环载荷同高温联合作用引起的蠕变疲劳
  • 循环受载部件的温度变动引起的热机械疲劳
  • 零件之间的滑动和滚动接触相结合产生的接触疲劳
    + [) E( }+ u5 f
分类:# _8 h, D! u0 G& R( B& @7 {  C
  • 高周疲劳(high circle fatigue):循环次数≥104周次
  • 低周疲劳(low circle fatigue) :循环次数≤104周次& r1 u* K7 v: c
  _1 m$ F; n3 A( Q" l, K) W
2、疲劳有限元分析步骤:
3 _4 W* h( X/ A8 @5 R- M
  • 通过静力学方法分析对象的应力分布;将计算的结果导入到fatigue分析模块;
  • 定义疲劳分析的应力/应变的类型(一般选择Max. Abs. Principal,即主应力/应变绝对值的最大值);对应了S-N曲线中的应力S或者E-N曲线中的应变。
  • 输入载荷信息,即将第1步的计算结果导入;定义一个周期时间内的动载荷。
  • 输入材料的S-N或者E-N曲线
  • 定义被分析对象表面粗糙度(surface finish)( d( D* H, L0 H: g- i0 |
No finish 不处理(即不考虑表面粗糙度对裂纹扩展的影响)+ W6 Q6 K4 H" G: k4 s& ~% o. \
Polished 抛光5 A' G$ x+ J9 w! ?7 _; T0 F
Ground 磨削# Z$ F+ e0 @2 M2 e, r+ J
Good machined  好的切削表面  N' f5 j. P- M- O& i1 q
Ave machined  一般的切削表面
" W% p" u' h) W4 ~) ~2 l. `Poor machined  差的切削表面
$ s- b9 Y$ D2 [! [5 V" e" BHot rolled 热轧表面% o( K$ [# Q& _0 _" c% m- q
Forged  锻造表面5 |6 `5 j8 U  x
Cast 铸造表面
, \' Y+ z: i3 W/ V: r7 s- Zwater corroded  水腐蚀表面9 n( Q# h1 m+ a8 Q; ]
seawater corroded   海水腐蚀表面
( @' d, [- L9 U* l6.定义被分析对象表面处理方法(surfacetreatment)
/ i, D: ]; ?  Z7 h7 H5 |) O2 UNo treatment   没有表面处理(即不考虑表面处理方式对裂纹扩展的影响)& e4 U; X; b$ ^& Y1 W  ^. I
Nitride 渗氮处理; `" s& e8 @5 `' j5 C6 E, y( N
Cold rolled 冷轧处理
  j; v  K( e& L; ?; O; rShot peened 喷丸处理
* j/ B" Z3 H1 S# g3 x# P! l  q( N7.Fatigue分析,通过应力计算出循环次数,即寿命。& A% J4 L- l6 I7 ~6 `4 T4 w
8.结果输出/ ?% k4 x% k1 a% D9 o

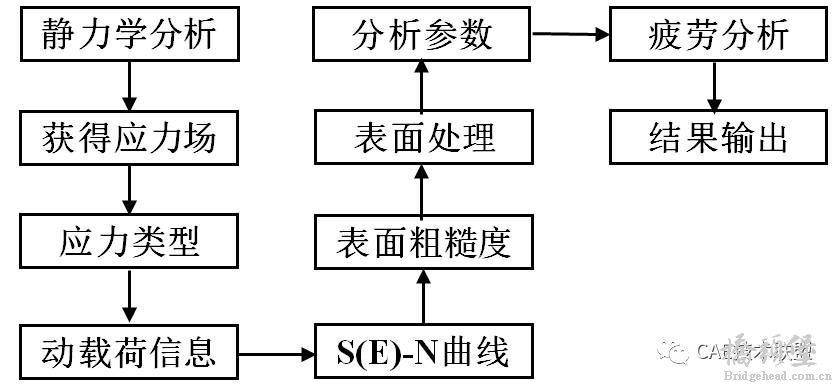

疲劳有限元分析步骤
2 ]7 z1 F: g0 C7 k- l/ g$ q& e, N" @/ [+ J
d0512101bcf0720e84c42b4bbcb103bf.jpg * n/ s+ E* A% v1 C( ]
; c3 a2 p  [* U
% z. s+ z% A. r/ N: l' n* f
3、应力-寿命曲线(S-N曲线)
* M9 ?! E0 c- q; u! r. u, \9 }9 |
  • S-N曲线的横坐标为循环次数N(number),纵坐标为单轴应力S(stress);所以S-N曲线称为应力-寿命曲线。
  • 试验方法为:给试件施加单向载荷,使试件内部产生有规律的循环载荷(如正弦);当试件失效时,记录载荷的循环次数N;从大到小改变S值,得到不同的N值,对数据进行概率统计分析后即可建立S-N曲线。

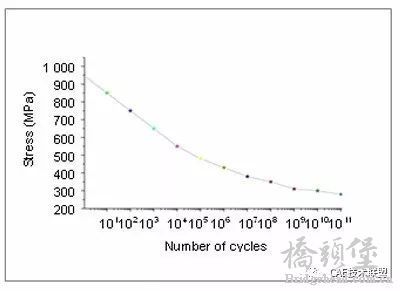

  •         应力-寿命曲线(S-N曲线)
    4 B& Q' I2 @" E) j

$ v# S0 O$ y2 k& s& v 9616eb27c597bdfc974b693c8e317043.jpg
: _8 x7 _& Z6 I' b& g5 J
  v& {8 ^1 v/ A4 N
1 R" B+ R+ B, }' m! n( A# |) N' u1 y3 B4、应变-寿命曲线(E-N曲线)
: y: ?7 k. l* F$ C" T5 g2 `7 o
  • E-N曲线的横坐标为循环次数N(number),纵坐标为应变E(strain)。所以E-N曲线也称为应变-寿命曲线。
  • E-N曲线的纵坐标也可以是“剩余强度”,所谓剩余强度(residual strength)指含裂纹材料的静承载能力。
  • 试验方法为:与S-N曲线相比,E-N曲线试验时测量的是应变或剩余强度。

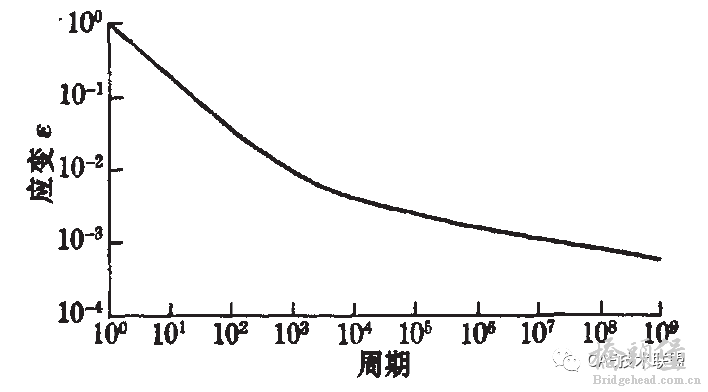

  • 应变-寿命曲线(E-N曲线)
    ; r- s! y* t7 t2 r. Q) Z6 r
) @1 l4 i- i; y: d6 r, z  S
# {, q  J& W* ]
1 X3 p& f, y/ k: M' k+ R
1 @6 Z$ A# p' @7 |8 E* G; M5、高周疲劳的分析方法7 H9 I7 F  b' A0 o' r: q
  • 假设零件只发生弹性变形,所以零件的应力幅值不大。
  • 高周疲劳可以使用S-N曲线,也可以使用E-N曲线。
  • 可以考虑裂纹导致的疲劳,也可以不考虑。
  • 作为较简单的分析,发生高周疲劳的零件寿命一般很长或者有无限寿命,所以高周疲劳分析也称为全寿命分析。
    / y' G# U1 Q# W: X( z, u

% ?1 |3 `1 E6 d$ j8 p6、低周疲劳的分析方法4 ?8 {3 U" Z8 G9 V, I6 A
  • 在循环次数较少(低周)的情况下如果会产生疲劳破坏,一般零件受到的应力较大。
  • 低周疲劳使用E-N曲线,一般不使用S-N曲线,因为在低周疲劳时应力-应变不是线性的,即通过线性关系由应力推导出的应变是不准确的。
  • 必须考虑裂纹对疲劳的影响,所以低周疲劳分析也称为初始裂纹法(Crack  Initiation )。
  • 分析方法有:& I! y) n) P$ j
S-W-T
& H* I/ T$ F  g# U9 l5 S5 [Morrow
/ X; g6 H" t: s2 f& Q7 dNone! ~$ n7 \& H; `. F  y) S
5.需要使用“塑性性能修正”(plasticitycorrection):, M% A2 t+ _- v' s# h# s
Neuber3 \* N( k3 V0 R2 A% l. b
Mertens-Dittman$ P% h2 U$ z' F0 b  k% I% q
Seeger-Beste) V/ M9 k4 B9 ?+ Y# Y
$ `( Z5 i  w9 _8 L. f

/ q9 z0 k" Y. @; B" {/ Z0 J
精彩评论倒序浏览

8392查看1评论

1372016418... 发表于 2019-12-9 16:17:35
感谢!正好用来学习
