[首发] 钢结构横隔板刚度计算

  [复制链接]
yam369 发表于 2018-10-12 09:32:04 | 显示全部楼层 |阅读模式
话题检索
结构体系: 其它
桥梁部位: 上部结构 » 梁 » 横梁
材料:

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
至上次之后继续上传一些自己的一些钢结构计算表格。9 V8 ~1 Y+ h% G+ t/ X( [$ ?8 `
横隔板刚度计算有很多讨论,包括钢15规范中也有些公式错误,在表格中都也已经更正过来。9 @3 X8 H* X; r
另外有不同见解的,大家可以在留言区进行讨论。- M1 _3 O" W8 R9 U: g- Q
4 K% [" z1 O1 l0 k! p

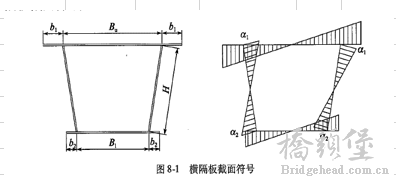

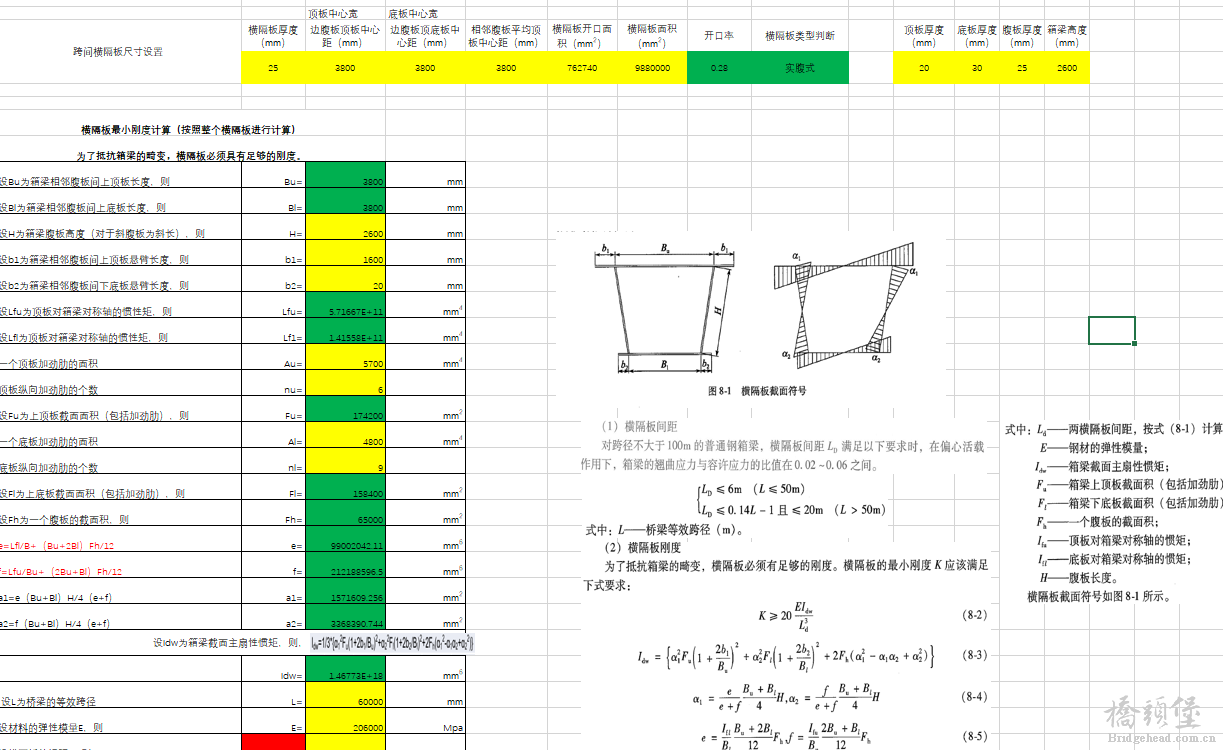

钢箱梁横隔板刚度计算.rar

100.03 KB, 下载次数: 123

售价: 2 元堡币  [记录]

精彩评论15

lhr 发表于 2018-10-13 13:54:24 | 显示全部楼层
非常好的资料,多谢多谢。交流才能进步。

北方章回体 发表于 2018-10-26 11:03:39 | 显示全部楼层
谢谢,先学习下,有问题会和楼主探讨!

mdsjdb 发表于 2018-10-29 13:54:46 | 显示全部楼层
非常好的资料,先学习下

mdsjdb 发表于 2018-10-29 14:11:02 | 显示全部楼层
楼主您好,我是黑龙江公路设计院的,想和你学习下,能加您为好友吗?QQ326453476

mdsjdb 发表于 2018-10-30 09:56:21 | 显示全部楼层
楼主算没算过框架式横隔板刚度?

点评

算过,有机会我传上来。  详情 回复 发表于 2018-10-31 09:03
 楼主| yam369 发表于 2018-10-31 09:03:32 | 显示全部楼层
mdsjdb 发表于 2018-10-30 09:56
9 H. x- v1 L  D; a5 ]: z楼主算没算过框架式横隔板刚度?
) }& t- ]' n  ^1 C3 f
算过,有机会我传上来。
: ~- j- E5 j, H0 ^  q

guowhlg 发表于 2018-12-10 21:39:21 | 显示全部楼层
楼主算没算过框架式横隔板刚度?

lvhuan123 发表于 2019-7-18 14:10:59 | 显示全部楼层
觉得这个判断是不是增加一个这个,另外。就是这个的出处不知道,我就是从一个计算书立面得到的。


点评

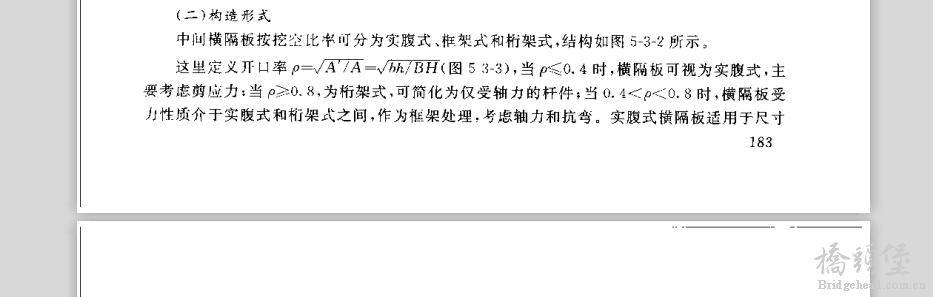

按照开口率划分实腹、框架和桁架,可参考吴冲教授编写的《现代钢桥》  详情 回复 发表于 2019-7-19 11:01
 楼主| yam369 发表于 2019-7-19 11:01:01 | 显示全部楼层
lvhuan123 发表于 2019-7-18 14:10
& N; m' c' z' X0 \1 t$ k6 ]7 j觉得这个判断是不是增加一个这个,另外。就是这个的出处不知道,我就是从一个计算书立面得到的。
' L9 t/ e, @9 {% W  v$ @& K
按照开口率划分实腹、框架和桁架,可参考吴冲教授编写的《现代钢桥》6 E6 {. d) ^: M5 U' I

; f. p5 z4 d% x: |; F% s( C. o# t

点评

的确找到了,十分感谢。  详情 回复 发表于 2019-7-19 11:29
lvhuan123 发表于 2019-7-19 11:29:17 | 显示全部楼层
yam369 发表于 2019-7-19 11:01
) E2 s- d: @9 r. c$ h按照开口率划分实腹、框架和桁架,可参考吴冲教授编写的《现代钢桥》
' k) d: U/ \$ K
的确找到了,十分感谢。3 Q( U* P7 |% z# W9 _: O. v

jay8872277 发表于 2019-7-25 15:30:51 | 显示全部楼层
请问框架式横隔板刚度修正系数β那个图里,横坐标Af/Aw是什么意思啊?

gszty 发表于 2019-12-26 15:27:28 | 显示全部楼层
jay8872277 发表于 2019-7-25 15:30
* X/ m' J" {8 U- \/ k请问框架式横隔板刚度修正系数β那个图里,横坐标Af/Aw是什么意思啊?

# F. w$ \1 x" |" |吴冲版《现代钢桥上》P185图5-3-3中有图示,可参考。
2 j7 v- I4 a8 m

gszty 发表于 2019-12-26 15:35:27 | 显示全部楼层
请问梯形截面的框架式横隔板刚度计算时,b和h值应该如何取啊?15钢规和《现代钢桥上》中只给了矩形截面的计算方法和示例。

ruanpu 发表于 2020-3-22 21:55:31 | 显示全部楼层
请问这个β怎么取呢,比如我的开口率是0.85,B/H=2.633
! ^$ A2 U% h0 z$ l
