35+60+35变截面连续刚构箱梁桥施工图

设计标准及设计荷载:
（1）桥面宽度:4.5m（钢护栏+人行道）+8.0m（行车道）+8.0m（行车道〉+4.5m（钢护栏+人行道）。
（2）设计洪水频率1/100,设计洪水位1062.20m，常水位1055.61m。
（3）荷载等级:公路-1级，人群荷载5千牛/平方米。

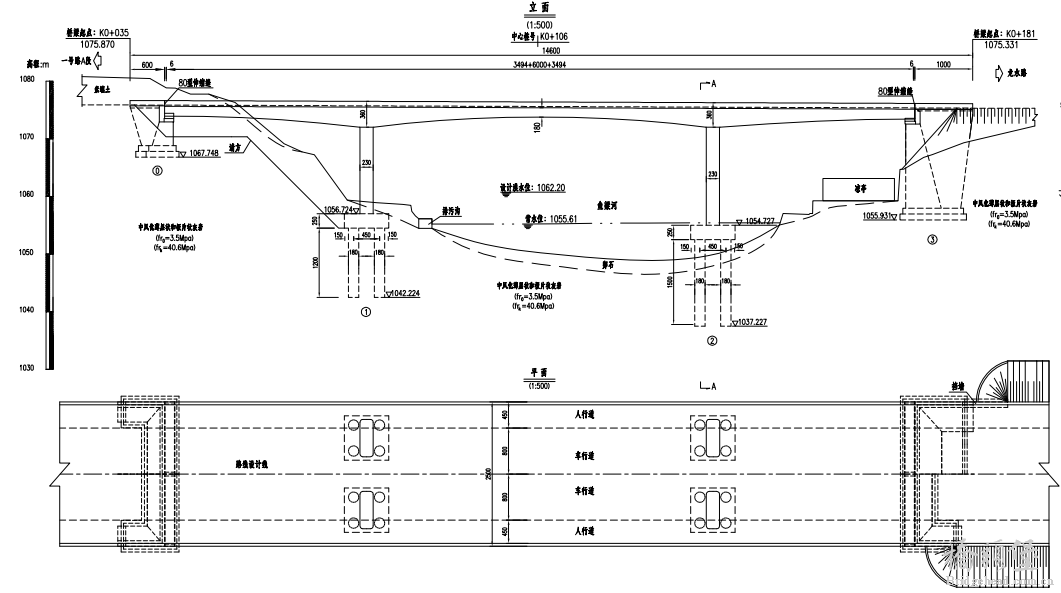

全桥共一联:35+60+35米;上部结构为预应力混凝土连续刚构桥，下部结构桥墩采用薄壁桥墩、实体承台， 钻孔灌注桩基础，桥台采用重力式桥台，扩大基础。
桥面平面位于直线段内，纵面位于i=0.37%的下坡路段内，墩台等角度布置。
