国内海湾一些索承体系桥梁

嘻嘻哈哈... 发表于 2018-6-14 21:38:08 | 显示全部楼层 | 阅读模式
本帖最后由 嘻嘻哈哈 于 2018-6-14 21:39 编辑 ( |: B9 I6 K* R# P7 h
+ g, H7 N7 b# ^- ~9 w

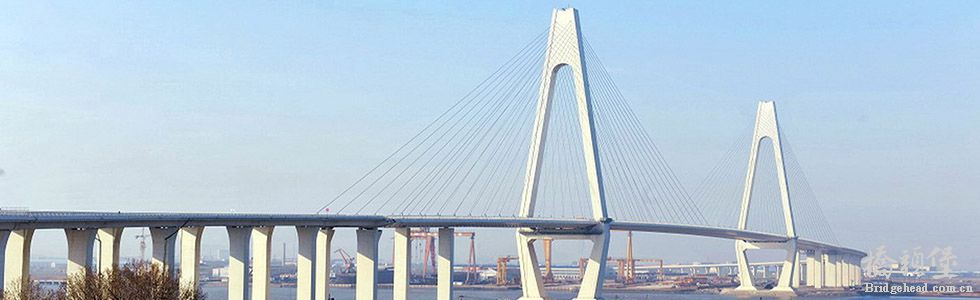

  辽河特大桥6 X6 m5 U$ u7 T! X8 R

1 W  P% \( s) ~. b* j- N

) B: N  l( n3 u8 }
" P3 ]6 ^: H8 [& n; }  _% K
' g( j6 A" n# A
  于2010年9月28日通车。是东北地区第一个钢箱梁斜拉桥,也是我国第一座积雪冰冻地区的大跨径钢箱梁桥,位于大辽河入海口处,连接营口、盘锦两市。采用六车道一级公路技术标准结合城市道路功能设计,设计时速80公里。全长4.44km,主桥全宽33米,为(64.5米+150.5米+436米+150.5米+64.5米)双塔双索面钢箱梁斜拉桥。2 M6 o% Q# G  f& D
  东海大桥
0 [  N* ?/ y1 B3 g  o
/ {$ U2 z0 M5 x( S$ r

- o) G3 g2 i, D' P7 R9 V
+ D* z( U  \. }& ]( G
% k, ?7 }/ D! r. Y- J2 [% L! Y
  于2005年05月建成通车。是我国第一座外海跨海大桥。大桥全长32.5公里,宽31.5米,分上、下行双幅桥面,双向6车道,设计时速80公里。全线按高速公路标准设计,设计基准期为100年。大桥包括(73米+132米+420米+132米+73米)主航道斜拉桥、(50米+139米+332米+139米+50米)颗珠山斜拉桥、辅助通航孔混凝土连续箱梁3座、50米预应力混凝土等高度连续箱梁83跨、59米预应力混凝土等高度连续箱梁43跨、60米预应力混凝土等高度连续箱梁136跨、70米预应力混凝土等高度连续箱梁154跨。
& D. ?( f- |4 e  S7 G  杭州湾跨海大桥: L7 }8 I9 _% `9 j9 n2 F) N

! G# E6 q  b! T& B0 E3 k
# `& ^* L1 p1 m5 I1 m$ F

  H, G! m( N: C  x8 x* @7 D8 r

+ [6 O7 p" W- ?2 p9 g8 v  于2003年11月14日开工,2007年6月26日贯通,2008年5月1日启用。建成时是世界上最长的跨海大桥。双向六车道高速公路,设计时速100公里。全长36公里,大桥设南、北两个航道,其中北航道桥为主跨448米的钻石型双塔双索面钢箱梁斜拉桥,通航标准35000吨;南航道桥为主跨318米的A型单塔双索面钢箱梁斜拉桥,通航标准30000吨,除南、北航道桥外其余引桥采用30~80米不等的预应力混凝土连续箱梁结构。& B' C4 n& @* t* c9 W0 T, l% w( `6 D5 e
  舟山金塘大桥# M4 Y# q8 [  Z  X
  % v$ \0 p; a. B9 {: _) B
( |# ~+ [/ _6 E2 L3 w/ p; Y: w: u

8 W2 K4 V9 ~2 [6 [# T

- o2 V1 M5 B% @0 y' z; t1 t  于2006年4月动工兴建,于2009年12月25日正式通车。全长26.54公里,双向四车道高速公路,桥面宽度30.1米,设计行车时速100公里,荷载等级为公路-Ⅰ级。主通航孔桥为(77米+218米+620米+218米+77米)五跨连续钢箱梁斜拉桥。
  U1 L. a! w" b0 U' q% ~/ i  招宝山大桥
4 j- Q2 Y, D' e! Q5 S& k  $ o. p( O: K! N/ d
* I1 V. \6 E/ a* S) M

9 ~) e/ t. f4 V; t  d
" J) B: ^( L/ [! I
  于1995年动工建设,2001年6月正式投入运营。双向六车道布置,桥面全宽29.5米,设计荷载汽-超20级。大桥全长2482米,主桥为带协作体系的独塔双索面非对称预应力混凝土斜拉桥,跨径布置(74.5+258+102+83+49.5)米。
4 m" A, {* x3 o( v  宁波大榭岛大桥$ c6 [5 Z) {, ^) t# ~! q# v" S2 w
  , k" \2 p; w: S0 F
/ C$ Z# |0 R& ]4 H$ u+ A2 C
# S4 D7 Z2 ~3 @) s, u" Q; _

/ T+ _7 L+ l, L, E
  于1997年4月正式开工建设,2001年4月完工。是当时国内首座公、铁合建在同一桥面的跨海特大桥。铁路荷载为中-活载;公路桥梁按照汽-超20设计,挂-120检算。由北仑侧引桥、主桥和大榭侧互通式立交三部分组成,单线全长4.35公里。主桥结构形式为三跨预应力混凝土连续刚构桥,全长418.8米,跨径布置为(124.4米+170米+124.4米),桥面宽28.2米,居中预留铁路,两侧为公路。北仑侧引桥包括T梁、连续梁两种桥型;大榭侧互通式立交桥粱部分共包括A、B、C、D四条匝道,均为连续梁。

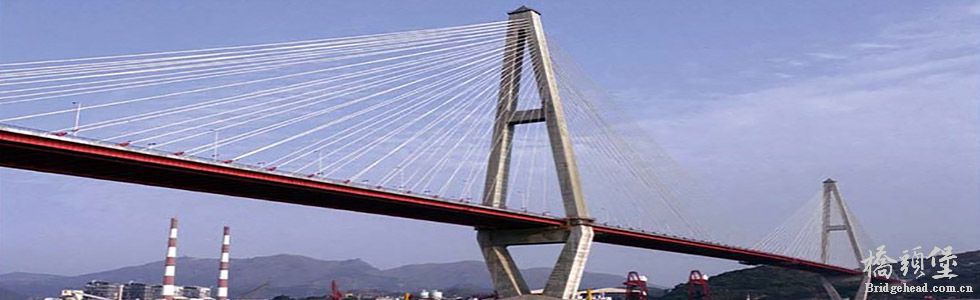

% D, e+ m( k) \" K  青州闽江大桥
8 s( i+ L& Z! s, C9 t2 r' n  " x( e' o( H! ]$ X2 H+ G6 R
; A6 `( X. \/ I) n" J0 |8 i1 t
# G9 z% j, k1 ?. M


: F9 x, x$ P1 T; K% H5 G  于1998年8月1日开工建设,2002年12月建成通车。大桥为双塔双索面钢混凝土结合梁斜拉桥,全长1196.13米,其跨径布置为(41.13米+250米+605米+250米+5米),为当时世界上已建成的叠合梁斜拉桥中跨径最大。大桥的中间三跨(主跨和两个250m边跨,含梁端悬臂)采用叠合梁,主梁为两片工字钢梁,梁高2.45米,主梁高与主跨比约为1/202,非常纤细,达到国际先进水平。设计荷载为汽-超20,双向六车道,桥面全宽29米。+ R) u1 @" B& c4 x5 ~: {
  厦漳跨海大桥8 l8 U( i9 q8 V
  ! Q( j$ O2 M$ R4 D8 g6 U3 V
2 }* J" ~& {) a9 x# e. B

" s7 F! ^! m# t! B# y0 L

) I& k5 n, Y  |% T. J% G. w  于2009年8月5日开工建设,2013年5月28日正式通车。起于厦门马青路院前处,止于漳州龙海市后宅处,路线全长9.333公里,其中桥梁长度8.555公里,按照时速100公里双向六车道高速公路标准设计,路基宽度33.5米,桥梁宽度33米,设计荷载为公路-I级。大桥工程主要包括北汊北引桥、北汊主桥、北汊南引桥、海门岛立交及收费服务区、南汊桥、海平互通立交组成。北汊主桥为主跨780米的五跨连续半漂浮体系双塔双索面斜拉桥,跨径布置为(95米+230米+780米+230米+95米=1430米);南汊主桥采用双塔双索面组合梁斜拉桥体系,跨径为(135米+300米+135米)。; m$ P% }) F) A' y1 y7 ]1 v, s
  汕头礐石大桥) [" O% b# p. e4 K
  ( h/ W6 T* a  w, \+ m

& S; e6 G4 ^+ G3 b1 c6 x) ]$ l. y% G! |8 _' S3 R& w& F1 ^0 G' K

' H# Q* w# s6 v3 n
  于1995年4月开工建设,1999年2月建成通车,与海湾大桥相距9公里遥相呼应,构成汕头海滨环状交通线。大桥主跨518米,边跨194米,主桥长906米,为双塔双索面斜拉桥。主梁采用钢与钢筋混凝土的“混合型”,两边跨各1OO米范围和主跨为钢箱梁,两侧锚跨采用钢筋混凝土箱梁。平行钢绞线斜拉索和钢箱梁与PC梁混合梁结构为我国首例,大桥技术先进,气势磅礴,属于我国早期大跨径钢箱梁桥的典型代表之一。设计荷载为汽-超20,双向6车道,桥面全宽30.35米。

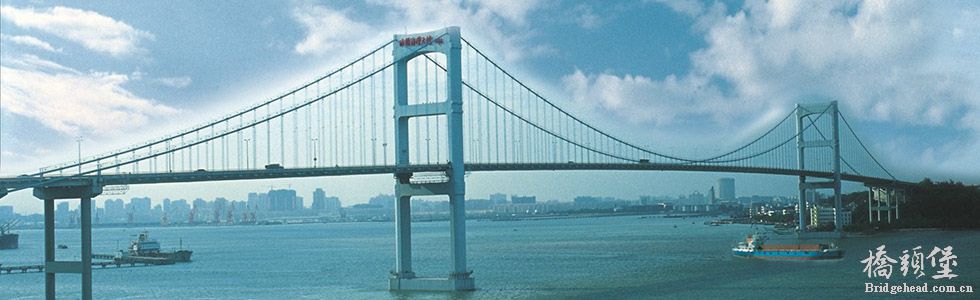

$ I5 w! e8 N) x, S- [+ Q  汕头海湾大桥
& R7 S5 R+ d, e) y
; d5 D* S, K: D8 I

5 i* w5 c, r+ x+ p2 @6 L- b* e! J  `


8 W# M$ @/ e  e' [' Z( Q  于1992年3月28日开工建设,1995年12月28日建成通车,是我国第一座现代大跨度悬索桥,开创了我国现代悬索桥先河,于1999年荣获全国第八届优秀工程设计银质奖、国家科技进步二等奖、中国建筑工程鲁班奖。大桥位于广东汕头旅游风景点妈屿岛,跨越汕头海湾,面对台湾海峡,是连结深圳、珠海、汕头、厦门等4个经济特区的陆地交通纽带。主桥为预应力混凝土主梁悬索桥,中孔跨度为452米,两边孔跨度为154米,两端相连预应力混凝土T梁,设计荷载为汽-超20,双向6车道,桥面全宽23.8米。
* w$ m% }9 M$ k/ D  虎门大桥/ |  t  d$ F& u9 D3 o, t% t

! n( _- K7 N4 j; n. r

1 c& z4 g) f" {$ D
) t. n/ H" N+ O8 `6 n" Z
# U7 Y- S$ b* w) l6 x* g
  于1992年5月27日开工建设,1997年5月建成通车,是我国早期自行设计建造的特大型悬索桥,是连接珠江两岸,沟通深圳、珠海两个经济特区、港澳及广东沿海地区的重要枢纽。大桥主跨为888米的钢箱梁悬索桥,跨径当时为居国内第二位,也是我国较早的全焊加劲钢箱梁桥,设计荷载为汽-超20,双向6车道,桥面全宽35.6米。
/ \, R0 q3 C7 u  澳门西湾大桥
/ D8 n( O, a6 R) F  ' |/ [9 N% b4 W' G4 V

/ G% B: q) l9 v$ V7 R* H
; P# A5 c. M! f! d/ [& e0 a
2 r# k: S& K& B, w' {3 e( i
  于2002年10月8日开工建设,2005年1月9日建成通车。箱梁顶层设置双向六车道,箱内底层设置两条轻轨和两条避台风车道;汽车荷载采用澳门规范<<屋宇结构及桥梁结构之安全荷载规章>>,轻轨按四节车厢加载,每节重320kN;设计时速汽车为80公里、轻轨为70公里。总长为1825米,其中主桥为(110米+180米+110米)双塔四索面斜拉桥。主梁采用等高度预应力混凝土箱形结构,是世界首座双层承载的预应力混凝土斜拉桥。

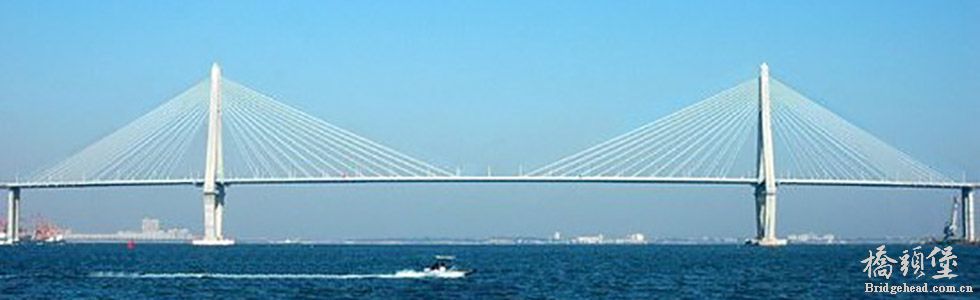

+ l9 I8 U) f6 N! [  湛江海湾大桥: Z' q# R' V5 M# H, t

2 @1 j2 _1 s4 V5 v. R5 {
5 Y. t6 N( r0 W1 w7 R  e7 s

! z8 R7 F! j- |% @5 R4 l; |# d
) q5 v% E9 @. U1 W' t' D
  于2006年12月建成通车。全线包括全长3981米的湛江海湾大桥和约21公里的四车道一级公路。大桥主桥为主跨480米双塔双索面混合梁斜拉桥,跨径布置为(60米+120米+480米+120米+60米)。当时是广东继虎门大桥之后建设的最大规模的桥梁工程。
) x. ?- F: [- G. b) \8 I3 W6 I/ |5 o! Z& Q- Y! ]! a
