请问MISO该怎么填?

advanced 发表于 2007-9-8 16:05:33 | 显示全部楼层 | 阅读模式

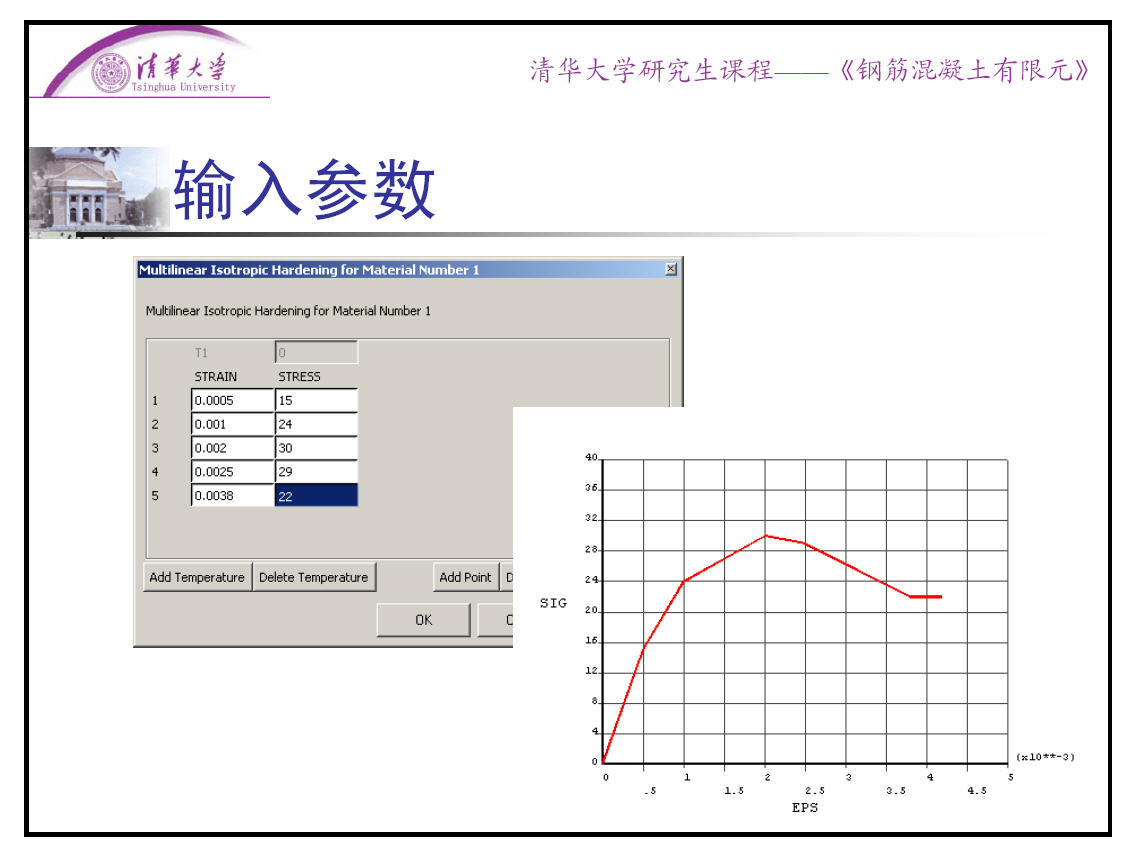

我是第一次用ansys做东西的新人,我做的反力墙结构要用到solid65单元,其中的MISO——混凝土的受压应力应变关系中的应力应变不知道该怎么填(见附图)。还望这里的高手,前辈们能拉小弟一把。谢谢了!
图中的他是怎么算出来的?
精彩评论倒序浏览

5356查看3评论

麓山漫步... 发表于 2007-9-13 15:23:44
建议使用命令流输入,这里面的话需要输入应力-应变关系曲线(即本构关系),附本人做ANSYS分析时的一段命令流,
MP,EX,4, 4.3e10        !混凝土材料模型及参数
MP,PRXY,4,0.2
TB,MISO,4,1,14,0
TBTEMP,0
TBPT,,0.0001,4.29E6
TBPT,,0.0003,12.803E6
TBPT,,0.0006,25.387E6
TBPT,,0.0009,37.706E6
TBPT,,0.0012,49.702E6
TBPT,,0.0016,65.055E6
TBPT,,0.002 ,79.426E6
TBPT,,0.0024,92.400E6
TBPT,,0.0028,103.290E6
TBPT,,0.0032,110.866E6
TBPT,,0.0035,113.000E6
TBPT,,0.0039,110.000E6
TBPT,,0.0041,107.000E6
TBPT,,0.006,70.836E6

TB,CONC,4,1,9,          !定义混凝土的破坏参数
TBDATA,,0.5,0.9,11.5e6,-1,,
举报 回复
advanced 发表于 2007-11-3 13:11:40
是在不好意思啊,这么久才回复你
我还想问问你算混凝土本构关系的时候用的是那个本狗关系啊?
混凝土的本构关系还是有好多的,你能说说你选用的是那种吗?
谢谢你的回复!!!
举报 回复
ysy11 发表于 2007-12-9 19:06:48

如题

如上所定义的MISO就是定义了一种本构关系啊。一般讲如果是有可靠的实验数据,本构关系应用实验数据。如果没有可以参考过镇海《混凝土设计原理》一书中相关内容选取。
混凝土一般可用MISO多线性各向同性定义。且点数宜大于6.
举报 回复
