土屋大橋設計図面日本组合梁设计图

[复制链接]
redflag 发表于 2017-12-19 06:08:10 | 显示全部楼层 |阅读模式
  • 结构体系 : 梁桥 » 简支梁
  • 跨径 : 50~100
  • 工法: 起重吊
  • 功能 : 特殊桥
  • 材料 : 组合
  • 图别: 施工图
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x
    日本组合梁设计图(PC预制桥面板为主)


    橋    格
    1等橋




    上部構造

    構造形式
    鋼単純合成鈑桁+鋼上路式単純非合成トラス+鋼2径間連続非合成鈑桁
    橋    長
    L=146.600m
    支 間 長
    26.8m+64.0m+2@26.8m
    幅員構成
    0.6m+7.5m+0.6m=8.7m
    縦断勾配
    7.0%(起点側下がり)
    横断勾配
    1.5%(両勾配)~6.0%(片勾配)区間
    平面線形
    R=∞~クロソイド(A=95m)区間

    設 計

    荷 重
    主桁
    SS41、SM50YB、SM53Bその他(橋歴板より)
    コンクリート
    σck=21N/mm2
    鉄筋
    SD295A

    下部構


    構造形式
    逆T式橋台×2基、ラーメン式橋脚×1基、壁式橋脚×2基
    基礎形式
    A1,P2,P3,A2:直接基礎 P2:深礎杭基礎
    設 計

    荷 重
    コンクリート
    σck=21N/mm2
    鉄筋
    SD295A
    竣工年度
    昭和52年9月
    適用示方書
    道路橋示方書(昭和47年)
    図 面 目 録

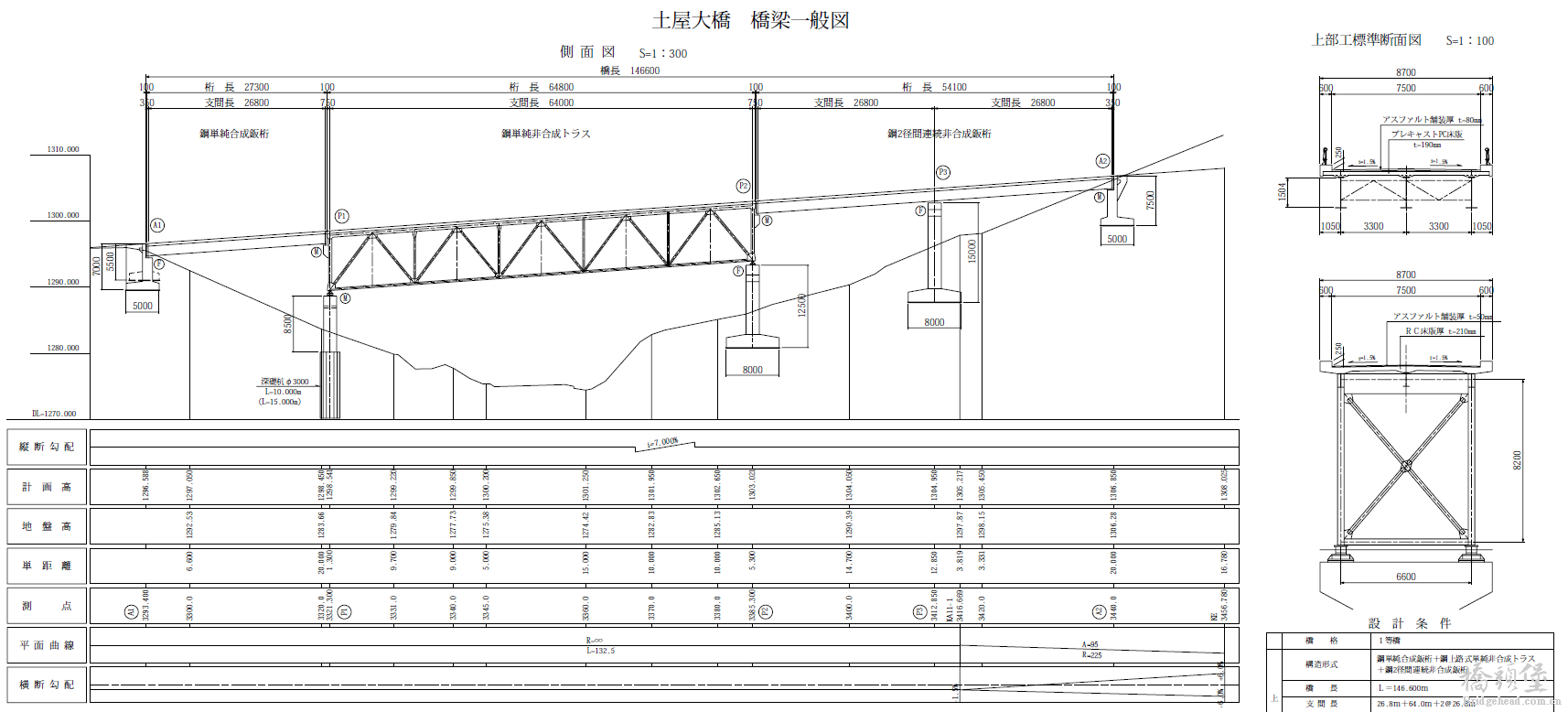

    1 橋梁一般図                                       20 場所打ちPC床版配筋図
    2 プレキャストPC床版一般図(1)   21 縦締PC鋼材配置図(1)
    3 プレキャストPC床版一般図(2)   22 縦締PC鋼材配置図(2)
    4 プレキャストPC床版構造図(1)   23スタッドジベル割付図
    5 プレキャストPC床版構造図(2)   24 プレキャスト地覆割付図
    6 プレキャストPC床版構造図(3)   25 プレキャスト地覆詳細図
    7 プレキャストPC床版構造図(4)   26 排水装置図
    8 プレキャストPC床版配筋図(1)   27 橋面舗装・防水図
    9 プレキャストPC床版配筋図(2)   28 伸縮装置図(1)
    10 プレキャストPC床版配筋図(3) 29 伸縮装置図(2)
    11 プレキャストPC床版配筋図(4) 30 伸縮装置図(3)
    12 プレキャストPC床版配筋図(5) 31 高欄図
    13 プレキャストPC床版配筋図(6) 32 施工計画図(1)
    14 プレキャストPC床版配筋図(7) 33 施工計画図(2)
    15 プレキャストPC床版配筋図(8) 34 施工計画図(3)
    16 プレキャストPC床版配筋図(9) 35 施工計画図(4)
    17 プレキャストPC床版配筋図(10)
    18 プレキャストPC床版配筋図(11) 以上全35枚
    19 プレキャストPC床版配筋図(12)

    土屋大橋設計図面.pdf

    2.84 MB, 下载次数: 5

    售价: 5 元堡币  [记录]

    精彩评论3

    shekarry 发表于 2017-12-20 12:32:41 | 显示全部楼层
    楼主在普通区也发下吧,群众看不到,呵呵

    vten1 发表于 2018-1-1 13:11:59 | 显示全部楼层
    shekarry 发表于 2017-12-20 12:32:41
    楼主在普通区也发下吧,群众看不到,呵呵

    枫月流年 发表于 2018-5-17 15:21:53 | 显示全部楼层
    哎,好多帖子都需要权限。。我来攒点积分。谢谢楼主。
