用VISIO快速绘制三维施工形象进度图的好方法及实例比用CAD更快更好

ddx_2002 · 发表于 2017-5-12 19:35:55

本帖最后由 ddx_2002 于 2017-5-12 19:37 编辑

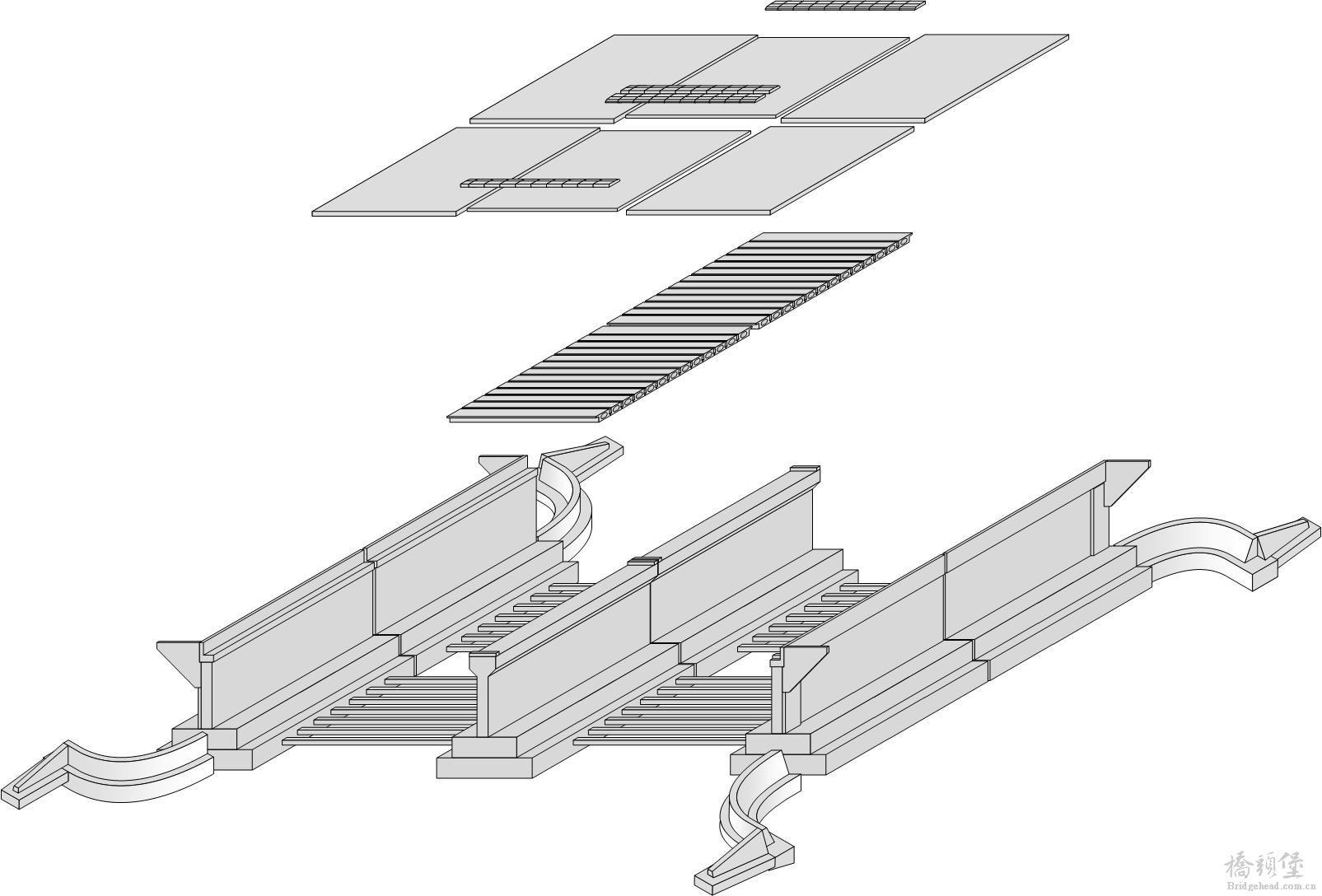

相信大多数人绘制形象进度图都是使用CAD软件，但是今天我推荐一个用VISIO绘制的好方法，其特点是事先制作好模具内的通用元件，然后通过鼠标拖曳到编辑区进行拼装，很快就能制作出美观的三维施工形象进度图，而且相比CAD还可以涂成各种颜色，方便更改线型及粗细，效率可以比CAD提高数倍，实现的效果也要比CAD更丰富，后面有实例可以下载，用VISIO2007以上版本打开，你可以感受一下具体效果。

登录/注册后可看大图

实例及模具.rar (1.58 MB, 下载次数: 136)

ddx_2002 · 发表于 2017-5-18 19:54:09

更详细视频请看：v.youku.com/v_show/id_XMjc3MTc5MDU3Mg==.html?spm=a2hzp.8244740.userfeed.5!2~5~5~5!3~5~A[/url]

筑龙君 · 发表于 2017-6-11 22:35:21

CAD还可以涂成各种颜色，方便更改线型及粗细，效率可以比CAD提高数倍，实现的效果也要比CAD更丰富

ddx_2002 · 发表于 2017-7-14 11:46:40

又添新品最新制作的薄壁墩和悬臂浇筑梁模具，本人可以为您制作模具，有需要请联系我
