请问这是什么结构？

wbb · 发表于 2007-6-10 18:15:21

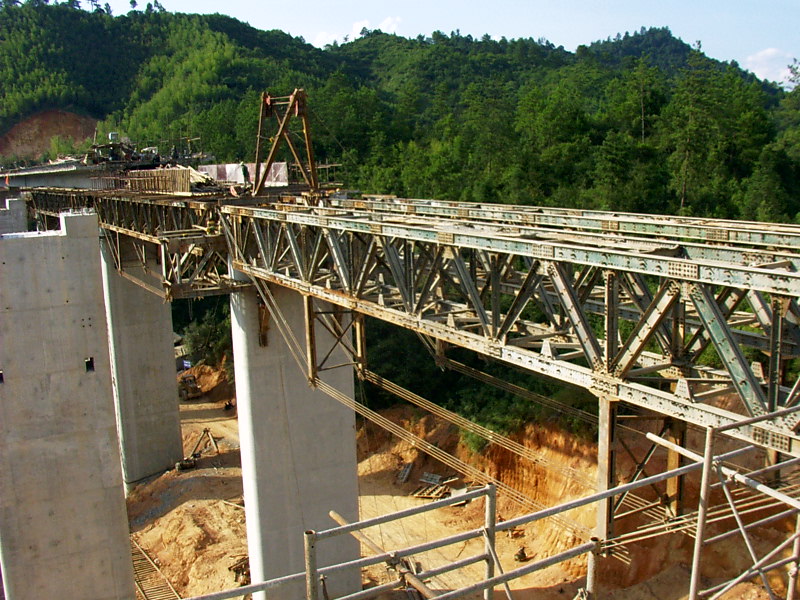

前两天看见这样一个图片谁知道这是那里的桥采用的什么方法施工的？好像是现浇连续梁

cq_qg · 发表于 2007-6-11 12:44:55

移动模架法。

nskuan · 发表于 2007-6-11 16:11:52

是否是移动挂篮啊！

jack-23 · 发表于 2007-6-12 14:38:32

这种方法叫移动模架施工方法，它是利用类似与贝雷片刚结构拼装，底部用钢绞线作为受拉部位构成一个施工平台，这样就可以在上面进行梁体现浇施工，呆混凝土达到设计强度的80%以上，就可以落架拆除。

caiping · 发表于 2007-9-17 21:04:38

移动支架法!一般用在相同跨径的现浇箱梁上面!

kobbbryent · 发表于 2007-9-18 22:54:19

移动支架法！！！！！！！！！！！！！！:)

PJB · 发表于 2007-9-19 00:32:50

上面好象是八七式军用梁的现浇支架，下面采用了预应力,只是个人觉得由于桥梁分幅后,所需的支架变窄,因此预应力可能加得不大,否则会影响梁的整体稳定性,因此可能减少不了多少结构支架.

superhugo · 发表于 2007-9-22 13:25:28

和我见到的移动模架有些区别。不过图中最近那一跨上的钢结构有什么作用呢？现浇应该是与其相邻的那一跨吧！我所见到的移动模架结构较之更加简洁，是中铁大桥局自己设计的一套模架，用于32m简支箱梁的施工。

superhugo · 发表于 2007-9-22 13:28:34

好像这相邻的两跨都同时用到了类似的钢结构构造，而较近的那一跨的底部模板是不是要等到混凝土浇筑完后再移过来呢？大家不妨仔细看看这张图片～

beibei_73 · 发表于 2007-10-5 22:05:52

应该是移动支架吧，但梁应该是预制的，所以我觉得有点象顶推的钢导梁

移动支架法!
