三山大桥—— 北京2022冬奥会量身订制!

redflag 发表于 2016-7-30 13:57:06 | 显示全部楼层 | 阅读模式
  建筑事务所 Penda 为 2022 年北京冬奥会设计了一座"三山大桥"。其设计灵感来源于奥运五环,且名字由桥体造型而来,三个拱形结构犹如连绵起伏的山峦般赏心悦目。
160612_SanShanBridge_formal_diagram.jpg 160612_SanShanBridge_structure_diagram.jpg
  桥体横跨妫河,将市中心和张家口联系起来,2022 冬奥会的部分室外赛事将在张家口举办。此外,2019 年北京园博会用地也将紧邻三山大桥,整体构成展览区,成为北京新地标场所。三山大桥也无疑会成为北京的新象征性建筑,并扮演着重要的交通联系纽带角色。

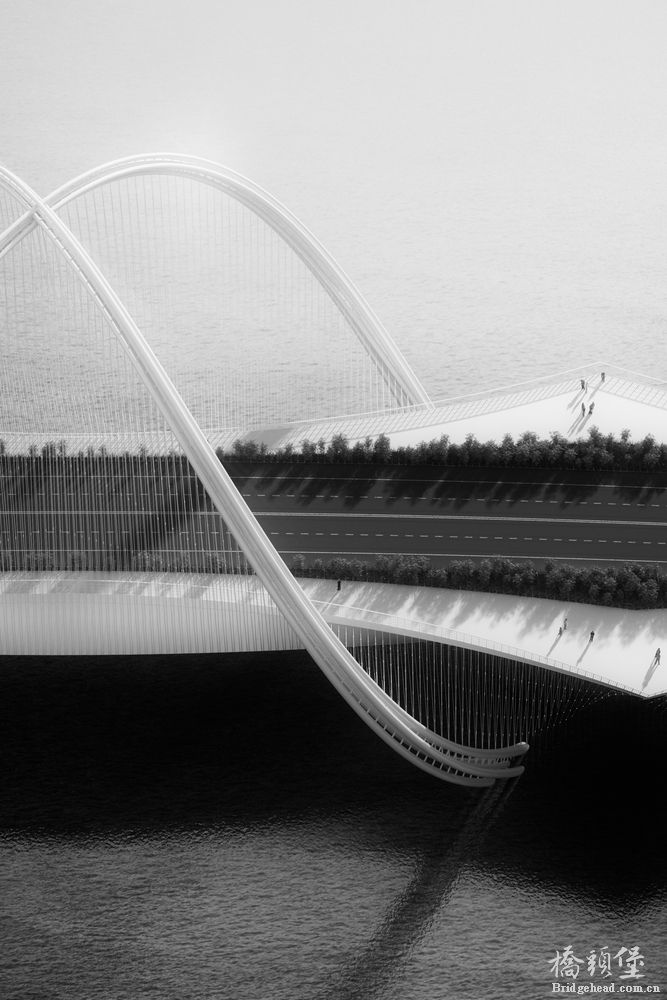

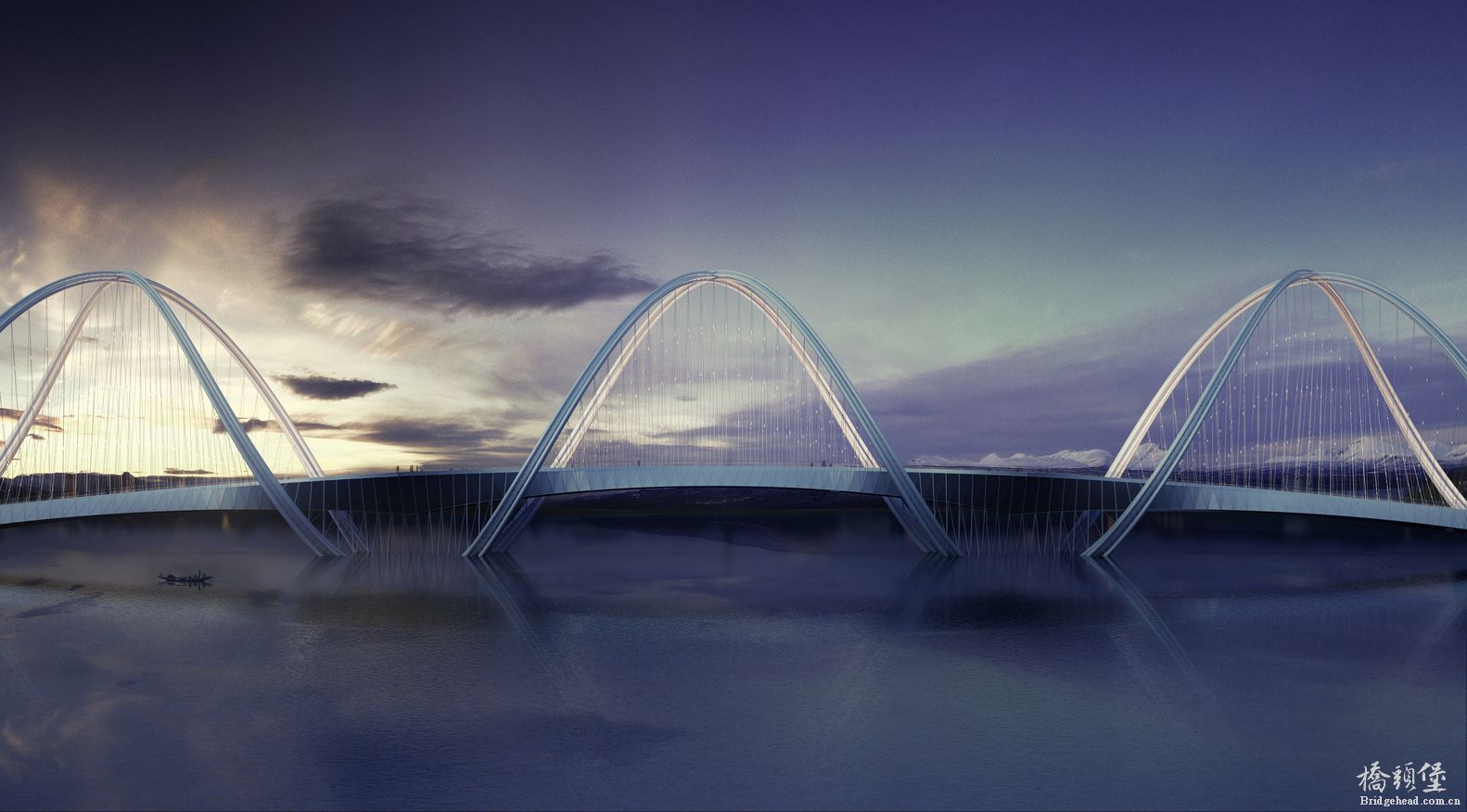

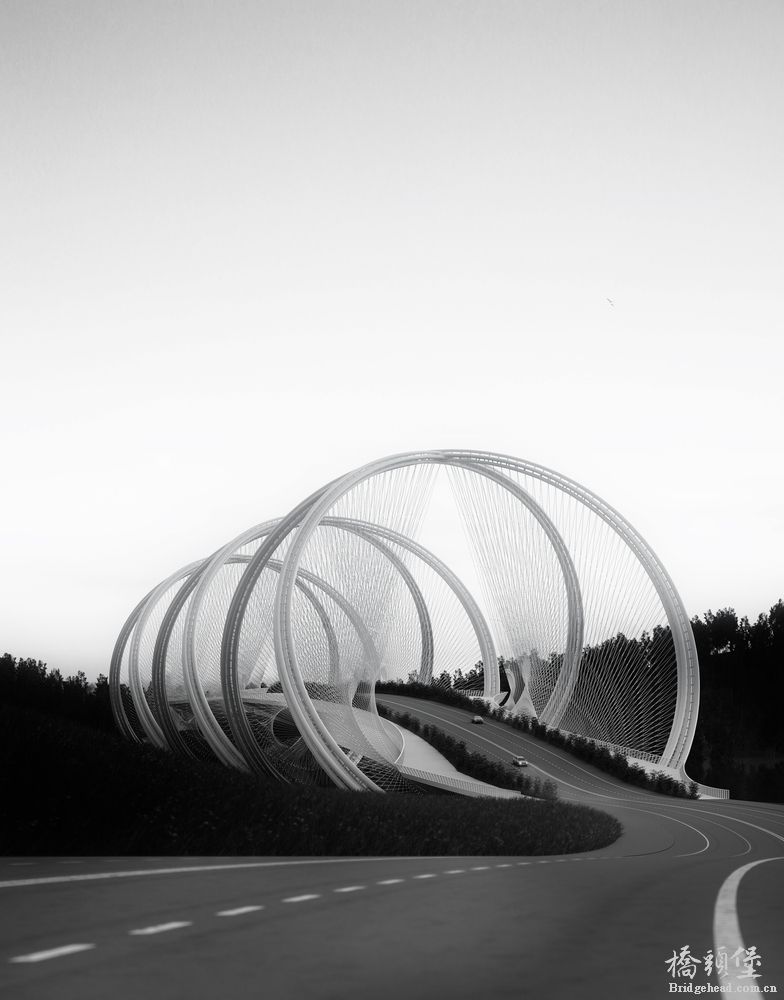

beijing-san-shan-bridge-1.jpg Beijing-san-shan-bridge-2.jpg beijing-san-shan-bridge-3.jpg

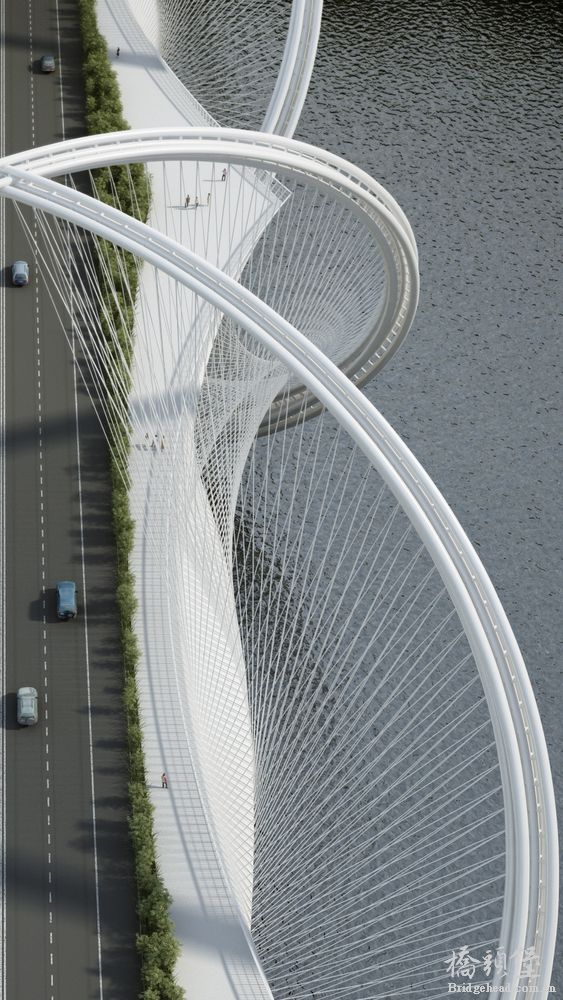

       三山大桥桥面长452米,横跨妫河两岸,由三套交叉相连的拱形钢结构组成,最大跨度95米。拱结构序列形成了一个预应力双螺旋,在各自顶部和底部互为交叉支撑。螺旋结构尽可能地采用了细长造型,其设置位置可发挥最佳的结构性能。桥面通过高强度钢索悬吊于桥梁结构,钢索和拱结构互为交叉联系。空间拱结构的造型类似过山车,采用管状不锈钢支柱打造,在连接上形成了较强的侧向抗力。每个拱结构组件都由五个利用缀板连接的钢管组成,通过这些钢管将荷载传递到稳固的基础承台上。虽然拱结构的每个组件都采用扭曲造型,但钢索的预张力可确保这些组件的稳定性,避免其在压缩荷载下发生变形。交叉连接的钢索进一步强化了大桥的纵刚性,使其得以承受车辆的动荷载。钢索构成的波状表面围合成大桥的内部空间。大桥采用的双螺旋结构使其比传统箱型梁桥节省了5倍的用钢量。

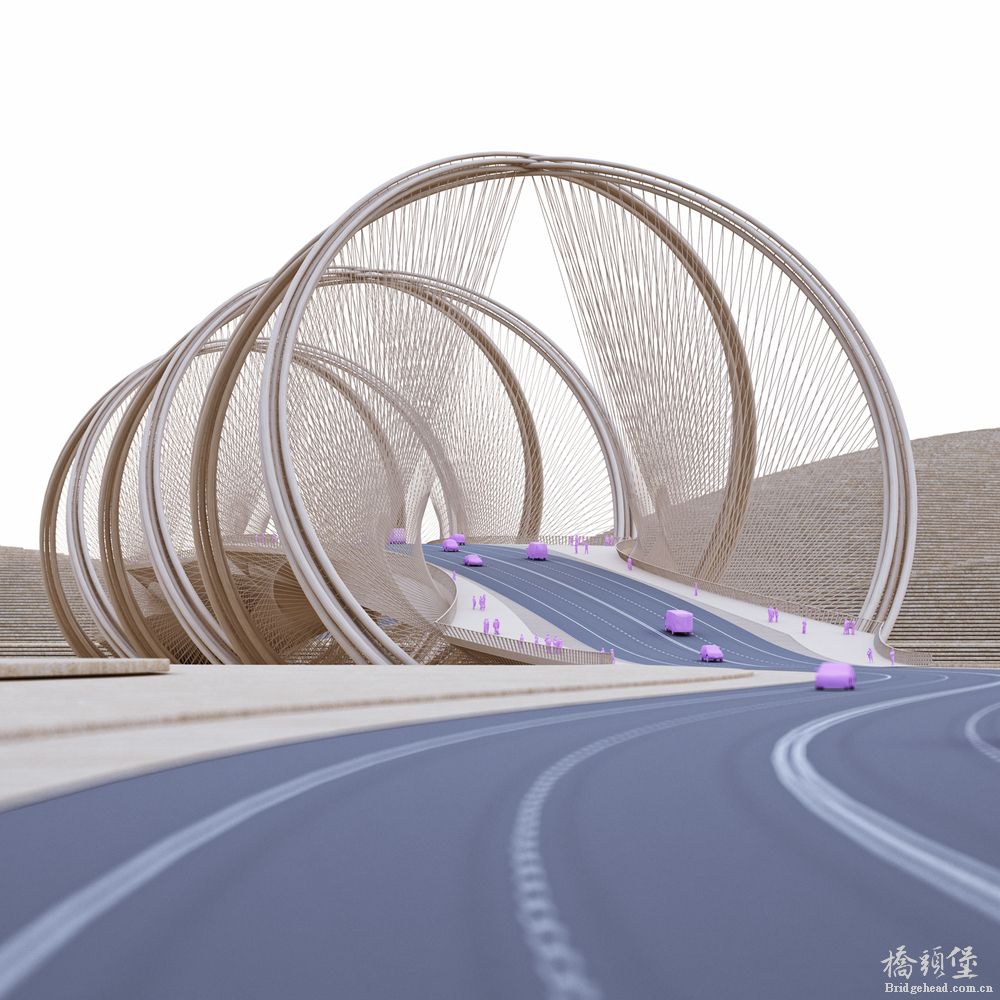

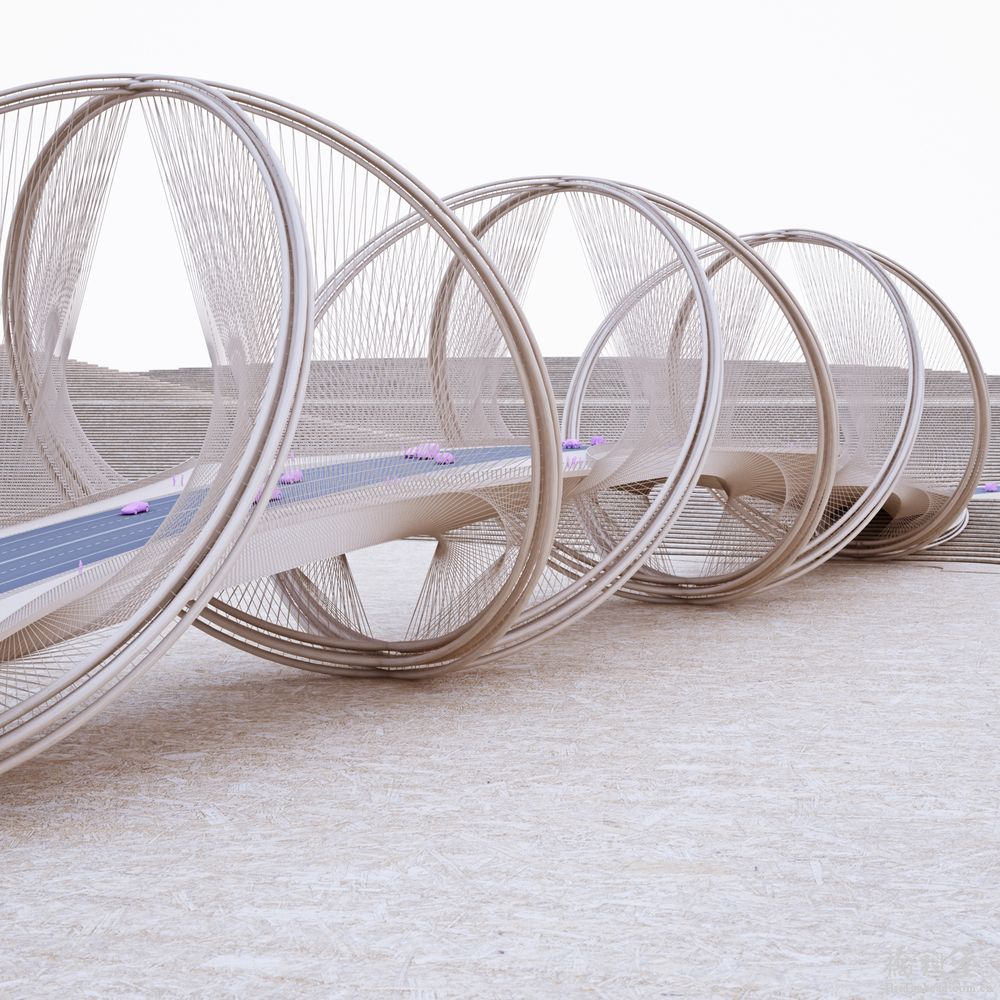

penda_SanShan_model1.jpg penda_SanShan_model3.jpg penda_SanShan_model5.jpg penda_SanShan_model6.jpg penda_SanShan_model7.jpg penda_SanShan_model11.jpg penda_SanShan_model12.jpg penda_SanShan_model13.jpg

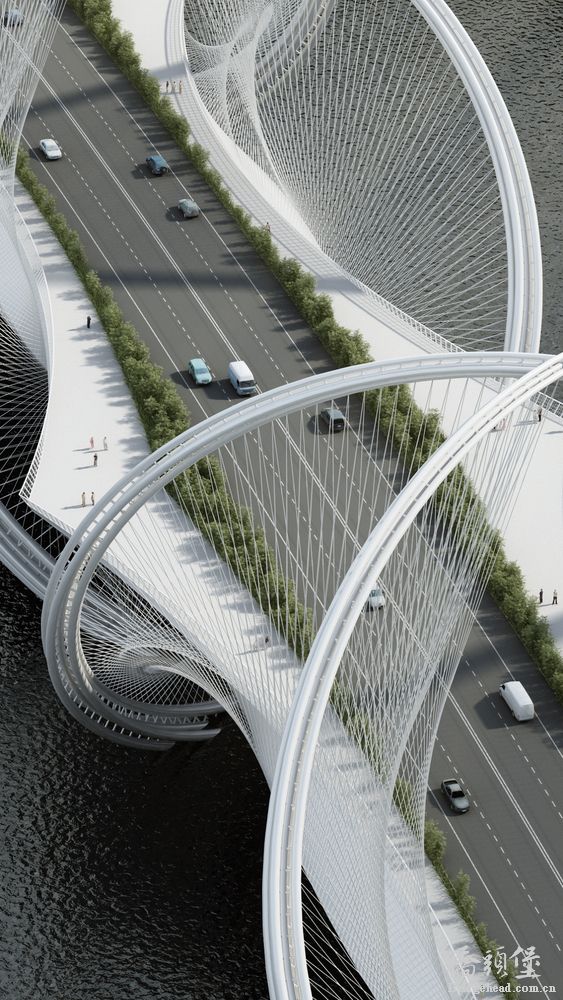

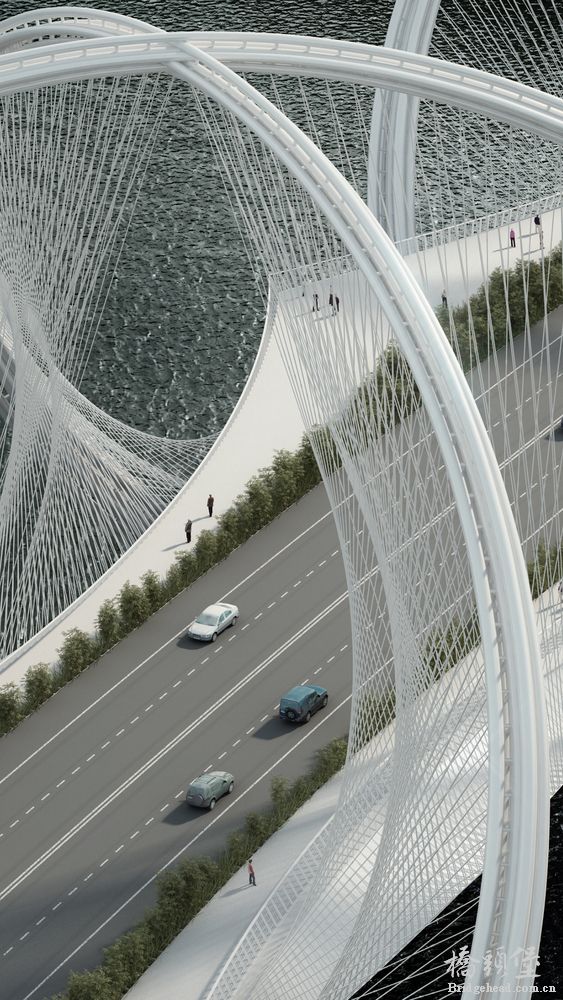

       天然绿篱和树木带将大桥的机动车道和人行道分隔开来,并连接了桥跨上方两侧的绿化河岸,进一步强化了大桥的“公共空间”属性,同时实现人车分流。三山大桥由建筑设计方槃达和工程团队合作完成,双方在结合造型原则和结构创新的基础上进行了设计梳理。在双方努力下,三山大桥以其独一无二的结构造型,成为奥运精神的动人象征,并进一步打造北京连接全球的城市形象。
penda_SanShanBridge_Ele_Front.jpg penda_SanShanBridge_Ele_Side.jpg penda_SanShanBridge_PLN.jpg


更多图片 小图 大图
组图打开中,请稍候......
精彩评论倒序浏览

8921查看14评论

thxok 发表于 2016-7-30 21:17:33
漂亮,空间感很强。
举报 回复
jhw0203jhw 发表于 2016-7-31 20:52:04
真是漂亮啊~~~~~~~~~~~
举报 回复
zefei 发表于 2016-8-1 07:59:26
感觉造型新颖,不过美感一般
举报 回复
xianli2020 发表于 2016-8-1 08:50:13
这种实施难度好大哦
举报 回复
deus_ex7 发表于 2016-8-3 00:00:40
这么多索,索力调整绝对是个细活。不过造型独特,贴合五环的感觉
举报 回复
火龙果 发表于 2016-8-5 13:01:38
设计独特,总体感觉不错。
举报 回复
cazap 发表于 2016-8-7 14:40:13
感觉繁琐,不简约,下部传力太复杂
举报 回复
fhxgxcmlwx... 发表于 2016-8-19 10:10:08
本帖最后由 fhxgxcmlwxp 于 2016-8-19 10:11 编辑

造型新颖,走在上面很有美感,不知在上面开车感觉如何。
举报 回复
ahaoflying 发表于 2017-4-7 19:58:29
造型新颖啊,很喜欢这种创意
举报 回复
薛万新 发表于 2017-4-18 18:20:53
造型新颖啊,很喜欢这种创意
举报 回复
941060707 发表于 2018-9-28 10:07:46
一件绝美的艺术品,就是不知道施工施工难度和寿命怎么样
举报 回复
wc38584927... 发表于 2018-9-28 15:10:57
嘎嘎嘎嘎嘎嘎嘎嘎嘎过过过过过过过过
举报 回复
