人行钢桥

remember · 发表于 2016-5-23 16:52:18

本帖最后由 remember 于 2016-5-23 16:55 编辑

想做一个2m宽的人行钢桥（人流量不大），26m跨度，初步构想是两根工字钢做主梁（每根工字钢由4~5根工字钢高强螺栓连接而成），该如何入手，是否由图集可参考，谢谢。

blueesea · 发表于 2016-5-23 17:42:47

建议采用焊接，整体吊装

xianli2020 · 发表于 2016-5-24 12:06:21

永久还是临时？我看基本都是钢箱梁

remember · 发表于 2016-5-24 12:35:07

xianli2020 发表于 2016-5-24 12:063 k+ y7 @" P4 a' H8 ?) m
永久还是临时？我看基本都是钢箱梁

永久的，在一个灌溉渠道上

nkdjgxyzy · 发表于 2016-5-24 22:31:49

可以参考图集10MR604-1人行天桥，钢箱梁的

remember · 发表于 2016-5-26 08:59:08

谢谢~，现在急需指导

草帽将军... · 发表于 2016-5-26 13:10:17

最好是连续梁，可以做钢箱梁结构

lfeen · 发表于 2016-5-26 15:01:47

做钢桁架，桁架下弦左路面

remember · 发表于 2016-5-27 09:51:56

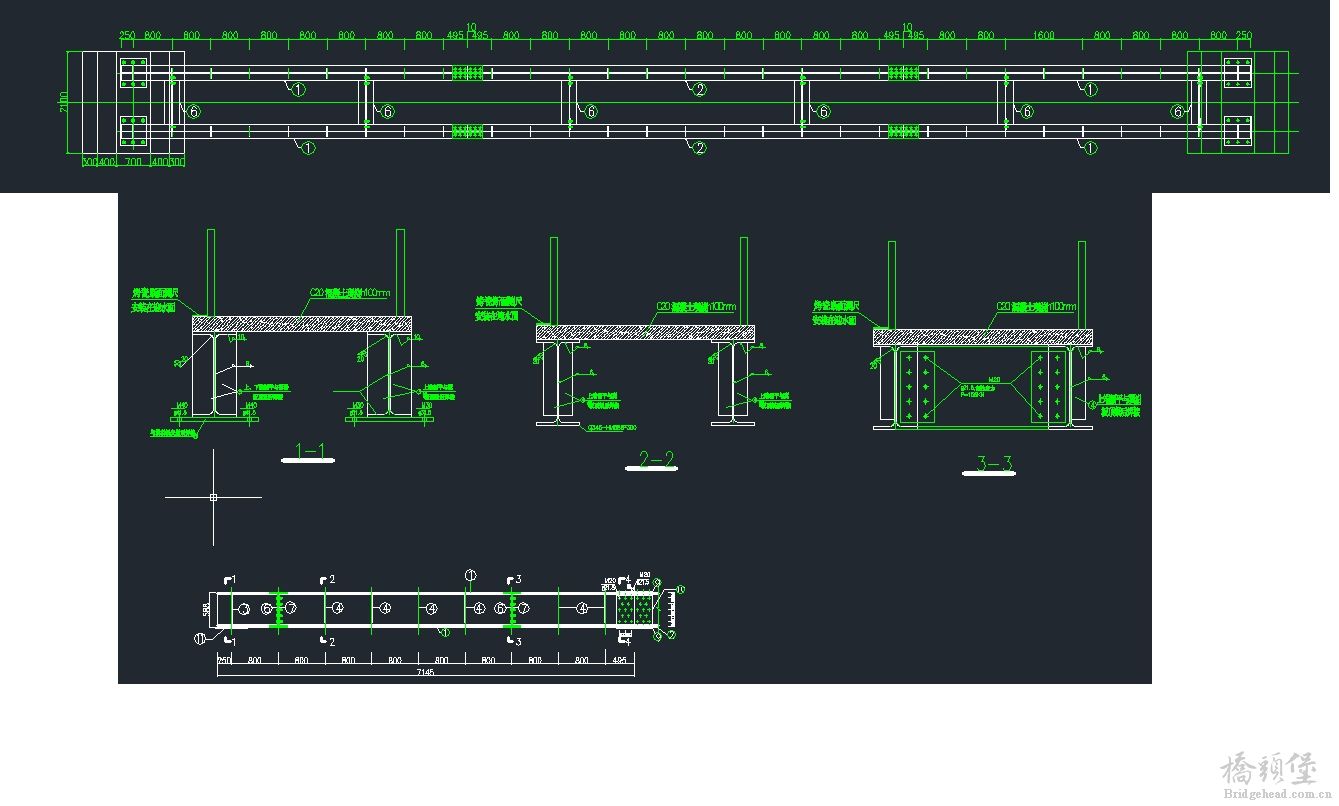

图中这种工字钢用高强螺栓连接的这种型式是否可行呢？

LIUYU123 · 发表于 2016-6-29 23:09:06

人行的，直接焊接，高强螺栓没必要。跨中建议增设腹板进行加强。

757577575 · 发表于 2016-8-25 09:55:11

跨径不大，不过造价可能不低
