新人求助，抗裂一直都不通过，内力图包络图非常奇怪

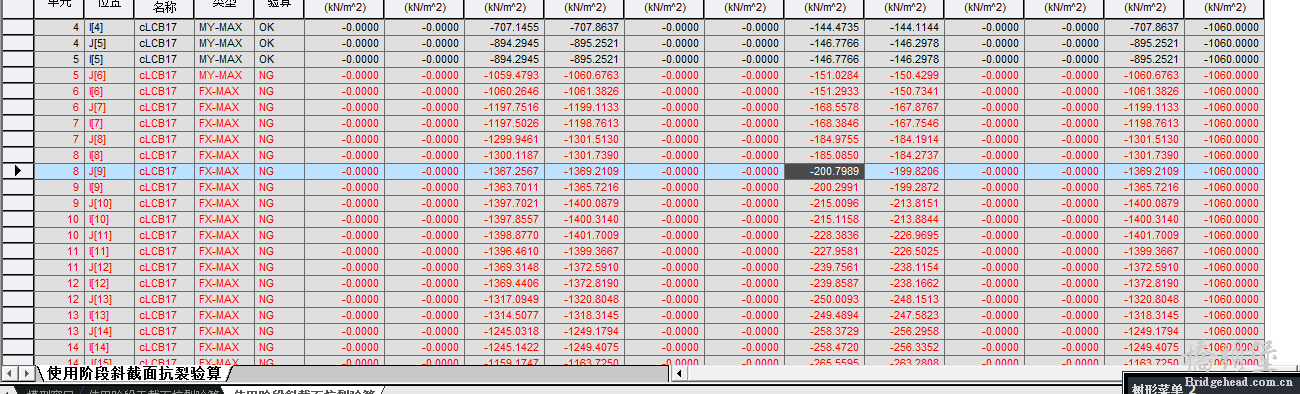

新人求助，抗裂一直都不通过，内力图包络图非常奇怪，但是删掉预应力钢筋的内力图就正常了。psc中施工，受拉区钢筋，使用阶段正截面斜截面抗压都通过。大神们，这个问题怎么解决，是要调整预应力钢束吗

你要把模型附上，大家才好看出问题来。。。

泡虎 发表于 2016-4-19 09:19
你要把模型附上，大家才好看出问题来。。。

忘记附上了，不好意思。能帮我解决一下吗？谢谢啦！

求助呀，没有人帮忙了吗

首先模型里面要加移动荷载分析和施工阶段分析；二期恒载定义为施工阶段荷载；温度荷载还要加上温度梯度；看下通用规范上面；钢束类型一般选择17、15、或者12根一束，你的14和10太不常规了，还有就是腹板束，你的锚固点太靠下了，可能你是考虑抗剪没算过，调下去的，因为你没有输箍筋，箍筋对抗剪的作用还是很明显的，腹板束的锚固点一般在截面中心轴一下0.5~1m的位置；截面要输入钢筋信息，包括纵向钢筋和箍筋，纵向钢筋一般只输入顶板顶层和底板底层就可以，在特性里面，找截面钢筋；分析，主控数据里面选上psc截面刚度计算考虑普通钢筋作用，荷载组合也有问题，一般公路桥使用自动组合，手动组合不全。希望对你有帮助。

泡虎 发表于 2016-4-20 09:10
首先模型里面要加移动荷载分析和施工阶段分析；二期恒载定义为施工阶段荷载；温度荷载还要加上温度梯度；看 ...

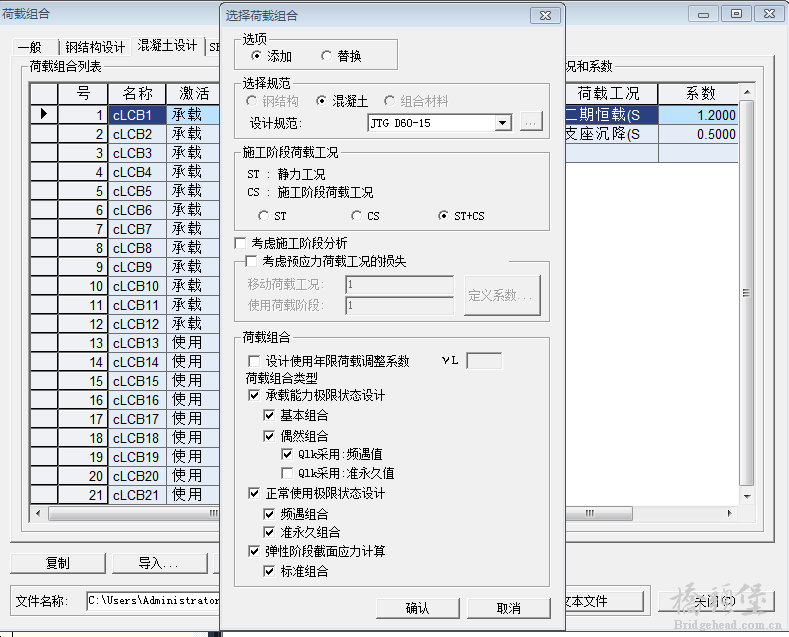

谢谢您的耐心解答！请问一下，箍筋不是在psc设计里面自动生成的构造钢筋吗？移动荷载分析和施工阶段分析应该有算上呀，这个要怎么看有没有计算上？钢束类型确实不规范，我会进行调整。我是第一次用迈达斯建立整个模型，在做桥梁工程的毕业设计，我很多都不懂，找了别人已建桥梁的模型看，但是他们截面管理器里的钢筋都没有输入，箍筋也没有输入，我就以为在psc里选择好就会自动配上了。荷载组合我是自动添加的，这个荷载组合不对吗？要怎么修改？

还有就是各阶段约束也有问题，钢筋没有输入，分析控制数据也没有，还有就是规范套用错误[img=0,1]file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\386163685\QQ\WinTemp\RichOle\63SU$F{9UAN)EOZ6NL[G@OY.png[/img]

点菜单栏里面找分析，要在工作树那一栏，最上面显示出来，移动荷载分析，施工阶段分析才行。钢筋你的这张图片相当于只定义了钢筋的类型，并没有输入数量。数量就是在特性那里输入，包括纵向钢筋和箍筋。荷载组合自动组合没有问题，前提是，必须把每种荷载对应的荷载类型定义好。
