1-60下承式钢管混凝土系杆拱桥

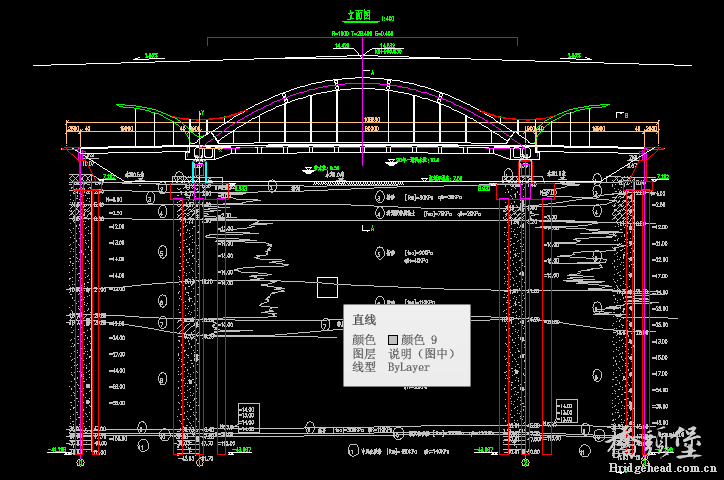

桥梁结构形式为中跨60m的下承式系杆拱桥，边跨为20m预应力空心板桥，空心板搭在拱桥的端横梁上。桥墩为柱、承台和桩连接形式，桥台为肋板式桥台。桥梁横断面：2.5m（人行道）×2+3.0m（非机动车道）×2+1.5m（机非分隔带）×2+15m（机动车道）＝29m。孔跨布置为Lp=60m的下承式钢管混凝土系杆拱桥。拱肋的理论计算跨径为60m，计算矢高12m，矢跨比1/5，理论拱轴线为二次抛物线。桥面结构采用纵横梁体系、整体桥面板，以提高结构的整体刚度。堡币不够了，请见谅！



这个造型感觉怪怪的

该桥是柔性系杆吗？

看立面应该不是柔性系杆！

还凑合  发帖也很规范~~~~~~~~

看上去还行   就是不喜欢这种牛腿搭接方式

造型还是有些意思。

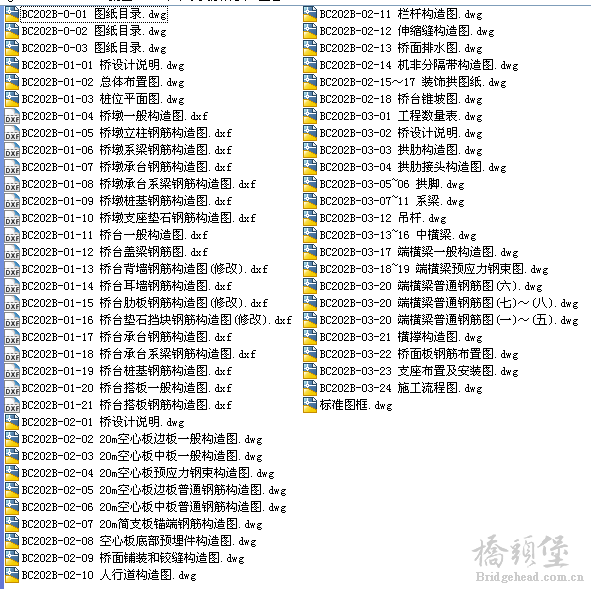

目录、设计说明、图纸齐全。
