两幅桥盖梁很近时,采用单端张拉怎么穿钢束?

hsf001002 发表于 2016-1-25 10:12:18 | 显示全部楼层 | 阅读模式
本帖最后由 hsf001002 于 2016-1-25 10:14 编辑
  M3 f0 T# }0 ?1 ~) Z* |& d* a9 f( I2 V5 U

0 S0 }( n: c2 c: E8 r4 G! z1 ?! H$ o% Y9 ?
9 k) S, {8 x- {) O6 T; k/ _: [
' W( L/ E$ _; s6 r# M+ b; E! q& ^# ? QQ截图20160125095616.jpg
1 ?8 ~0 W8 }9 h' E6 l- c( y: K* B+ k1 @. J, _. @0 m

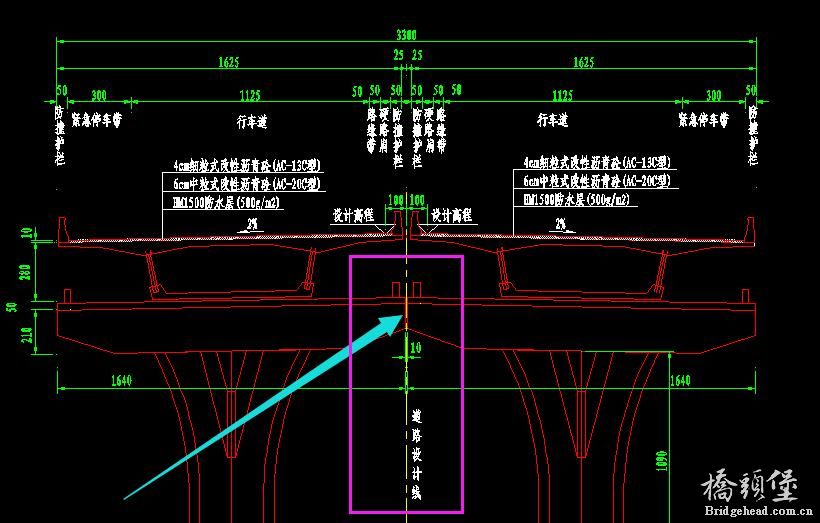

一、概况# Q, f# Z- u7 Z; V/ N% x6 N! F! u
左右两幅桥梁,上部箱梁,下部预应力盖梁加花瓶式柱式墩,两幅桥盖梁之间只有10cm。
: A3 F" k+ ~) I/ g" D, E+ e& [. y  w; v6 S4 }" b# _4 f% y4 U
- Y% F0 p$ T7 C3 q- c1 t
二、问题
8 ^% }; F( }% m以前设计的时候盖梁按照两端张拉,没有考虑到施工空间  c3 Z4 S$ g' T
图审的时候提到在两幅桥盖梁施工时,如果采用两端张拉,不管两个盖梁是同期施工还是
# L  }6 k, c9 R0 k1 ~先后施工,总有一副桥的内侧没法张张拉?建议采用单端张拉。
  T& ^2 b$ H& W3 R# }. L. [7 Z( f- Z  k$ V8 m
: A5 d7 w6 c4 e. W7 L* [" B

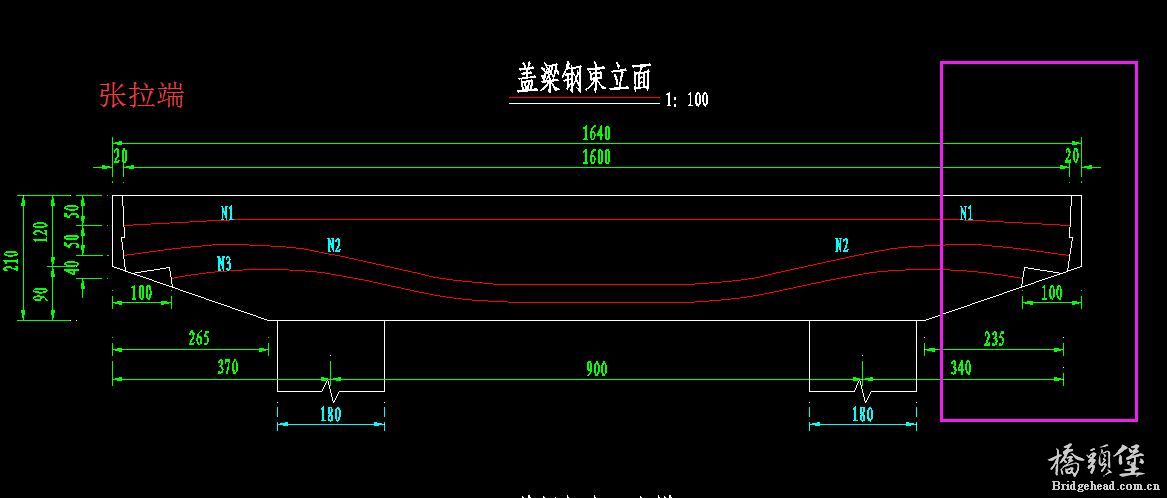

三、怎么弄
& A- t6 I8 n4 J: W1 D5 I. p* |1、双端改成单端,不知道对结构受力有没有大的影响?
8 G9 n9 S- w! a2、如果双端改成单端,按照预应力结构施工方法:预应力孔道安装----钢绞线穿束-----张拉--灌浆封锚
2 Y. P  Z7 B5 }3 Z第二阶段钢绞线穿束,假设右幅按照常规施工弄好,左幅桥盖梁混凝土达到强度后。左幅桥钢束怎么穿?
5 c& ?, F9 [/ v/ ^/ `5 x- X) b从左边张拉端穿入,锚固端出来然后锚固牢靠,然后再在张拉端千斤顶张拉吗?另外没有见过锚固端怎么施工的,能不能大概讲讲?
. c4 r8 r8 D2 C9 h1 [/ L3、看了一些相关资料,双改单,孔道摩阻,钢绞线回弹,引申量,如果我要改成双改单
在施工图上修改哪些方面会有所变动?
9 }' N3 N% J: W! i- i. e( k6 K% j
, W4 Z5 s% C. o8 ?" n) E4 O4 T5 t7 Z. }) D/ |- }0 o
; R: F) G- e: l  o1 g
( q, j/ j! r5 J4 Y. ^; P( |' o
精彩评论倒序浏览

6844查看8评论

kunyuan 发表于 2016-1-25 11:22:09
穿好束浇筑混凝土,再张拉
举报 回复
ssskkk 发表于 2016-1-25 17:08:58
结构受力影响不大,单端张拉的是先穿钢束,再浇筑混凝土,图纸上锚具的型号,引申量等需相应调整
举报 回复
sealyu 发表于 2016-1-25 18:42:08
你这盖梁结构 都不知道做预应力干啥 支座位置基本在墩上 盖梁悬臂就一个自重还拉预应力............
举报 回复
lzk30102 发表于 2016-1-25 23:51:06
两幅桥之间的空隙有50cm,为什么盖梁要做这么长,建议可以缩短盖梁长度,只要满足箱梁放置支座要求就可以了,如果接预制结构比如小箱梁空心板,盖梁也没必要做这么长啊,这个构造感觉有点不妥
举报 回复
f111122224 发表于 2016-1-27 11:38:13
1.主梁腹板用得什么啊,波纹钢腹板混凝土叠合梁?2.你这个为什么还做盖梁呢,直接做花瓶墩不行吗,是主梁太轻?考虑倾覆原因?3.这个跨径和悬臂感觉没必要做预应力啊,而且你盖梁似乎做长了,不知道出于什么考虑。4.改成单端张拉也可以,就是得重新计算呢。
举报 回复
sukewin 发表于 2016-2-15 13:09:42
你这盖梁挡块起不了作用,离腹板这么远。还有就像前面的朋友说的,盖梁没必要做这么长。
举报 回复
nkdjgxyzy 发表于 2016-2-16 18:05:39
从第一张图看,盖梁设置不合理。
* S$ P6 p; `& j( c' }9 O两个图是同一座桥的吗?
举报 回复
zhangxiang 发表于 2016-2-17 11:11:26
这种设计总体是怎么把控的,盖梁太长,浪费。花瓶墩就可以搞定了。
举报 回复
