MIDAS模拟摩擦摆减隔震支座的疑问

qianyoushe... · 发表于 2016-1-9 22:53:18

用MIDAS civil模拟摩擦摆减隔震支座时，一般采用一般链接来模拟，在定义一般链接特性值时，需要定义的刚度有线性特性里的有效刚度和非线性特性里的弹性刚度，有效刚度和弹性刚度按照相关公式计算，但是在模拟单向活动支座和固定支座时，相应方向的有效刚度和弹性刚度应该怎么填？麻烦各位大神指点！！！！

英里 · 发表于 2019-7-20 09:52:37

yuzhir 发表于 2016-1-28 09:30
9 G7 P8 B. V" P/ Z! @) u& {0 bMidas在模拟摩擦摆支座时，可以输入6个自由度的线性+非线性特性，但一般摩擦摆只有水平向的非线性特征。如 ...

请问像您说的，固定方向不勾选非线性，如果设置固定支座（即横纵向均固定）系统会提示错误。

yuzhir · 发表于 2016-1-28 09:30:06

Midas在模拟摩擦摆支座时，可以输入6个自由度的线性+非线性特性，但一般摩擦摆只有水平向的非线性特征。如果是单项活动支座，可以只勾选活动方向的非线性，其他固定方向只勾选线性，并将相应的刚度输入一个较大值即可。目前Midas的摩擦摆还不能模拟“固定-剪断后摆动”的全过程。

闲逛的土豆... · 发表于 2016-1-29 22:23:06

@yuzhir 请问您有相关的计算模型么？或者截个支座设置的图给我参考下。谢谢！

yuzhir · 发表于 2016-2-3 16:08:51

本帖最后由 yuzhir 于 2016-2-3 16:10 编辑

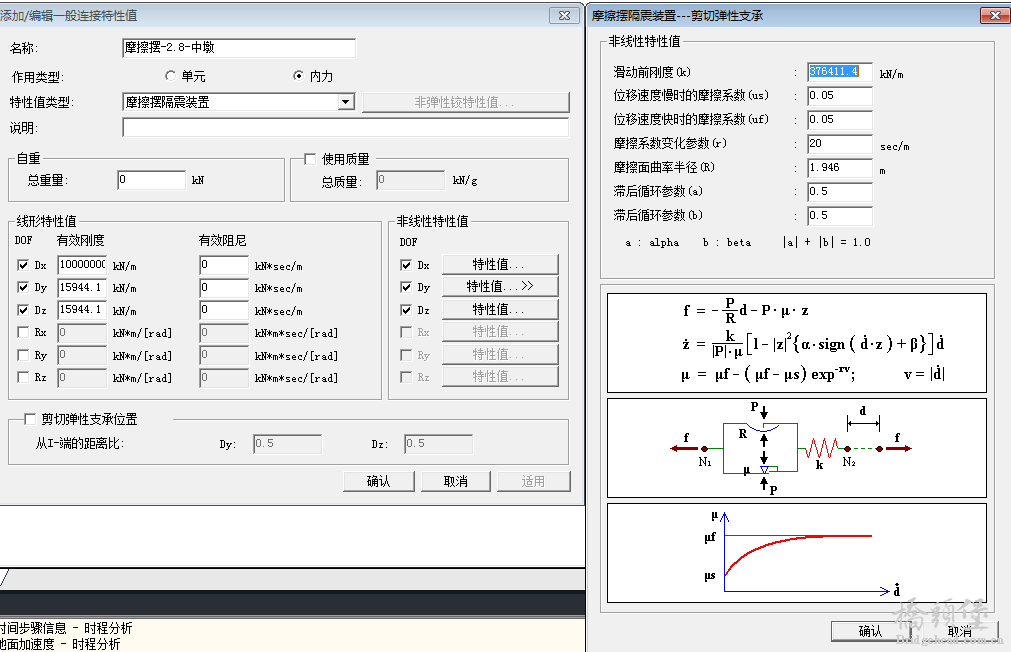

如图所示，模型太大了

天空wdf · 发表于 2018-6-5 16:36:04

yuzhir 发表于 2016-2-3 16:08
8 ?5 j6 z: p8 ]7 Y) D# B& u) R如图所示，模型太大了

那自重需要定义吗

如图
