重庆江津至贵州习水高速公路笋溪河特大桥主桥采用单跨660m简支钢桁加劲梁悬索桥,主缆跨径布置为(215+660+268)m。 主桥平面线形及纵断面设计由线路总体确定,主桥及江津岸引桥处于直线段上,习水岸2-90m悬浇T构处于直线及缓和曲线上,习水岸引桥位于R=650m的圆曲线及缓和曲线上,主桥纵断面为1.35%的单向纵坡。 从江津岸至习水岸全桥孔跨布置为:7×40m(T梁)+660m(悬索桥)+(90+90)m(悬浇T构)+11×40m(T梁),桥梁全长1578.0m。
6 G7 Z2 ^" d& N+ I% V笋溪河特大桥建设效果图 8 q E8 k: _# a0 f" a9 j1 H
9 @+ k# h# B6 Z* k8 _ r0 F* W

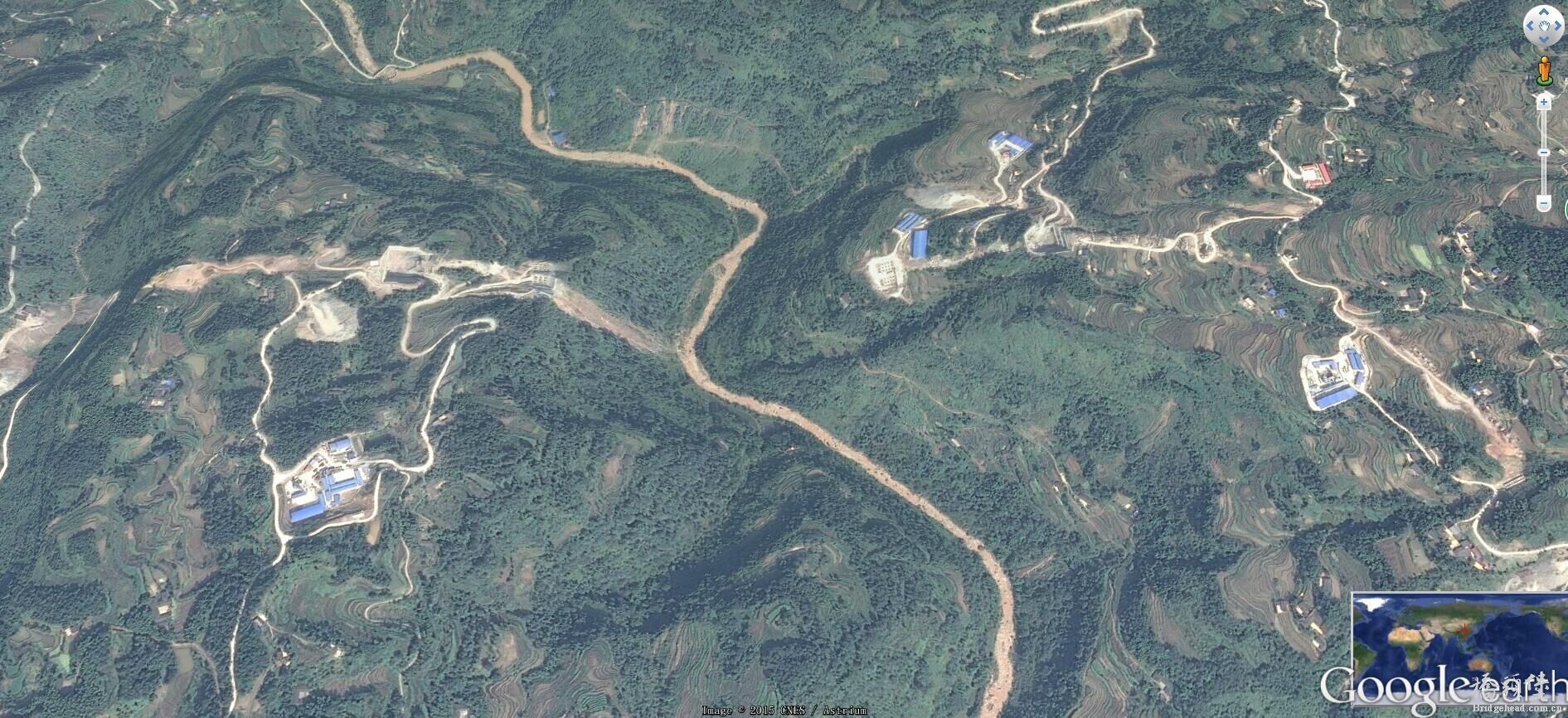

最新的笋溪河谷歌地球卫星谍照 6 J. d: e3 P) e0 J3 N; f
