军用梁栈桥设计

希望楼主能给我发些关于军用梁栈桥施工和设计方面的资料！
先谢谢了！！！！！！！！！！！！！！！！！！

没见过
军队好像有一种架桥车，钢结构的

我也需要这方面的资料，哪位朋友有，请无私提供下，建议给提供者加分

补充：一般做成钢桥，有战略物资储备的考虑。另外一个明显的特点就是钢桥面板很薄，因为主要荷载为履带式车辆

再补充:    军用桥梁 military bridge 军队通过江河、峡谷、沟渠等障碍而架设的临时性桥梁。一般由上部结构(桥跨结构)和下部结构(桥脚)组成。其基本特点是：结构型式简单，作业简便，架设时间短，修复容易。军用桥梁按使用的器材不同，可分为就便桥和制式桥。就便桥是使用就便材料或预制构件架设的。其主要特点是材料来源广。制式桥是应用制式器材组合而成。其主要特点是：构件互换性好，结构适应性强，架设准备作业量小，可反复拆装使用，机动性大。军用桥梁按载重能力的不同，可分为重型、轻型、驮载和徒步等桥梁。重型桥能保障中型以上坦克和其他相应的履带式和轮式车辆通行；轻型桥能保障轻型坦克和其他相应的履带式和轮式车辆通行；驮载桥可供骡马驮载装备通过；徒步桥仅供武装人员徒步通行。军用桥梁按有无中间桥脚，可分为多跨桥和单跨桥。多跨桥按中间桥脚型式，又可分为浮游桥脚桥(简称浮桥)和固定桥脚桥(简称固定桥)。

原帖由 huangjin72 于 2007-12-6 12:32 发表


登录/注册后可看大图

我也需要这方面的资料，哪位朋友有，请无私提供下，建议给提供者加分

我公司新型铝合金轻结构的桥梁不知是否可以帮到您，如果需要详细资料欢迎您随时同我联络!谢谢 QQ395458172

好的 ，下载资料在哪里撒，请楼主明示啊

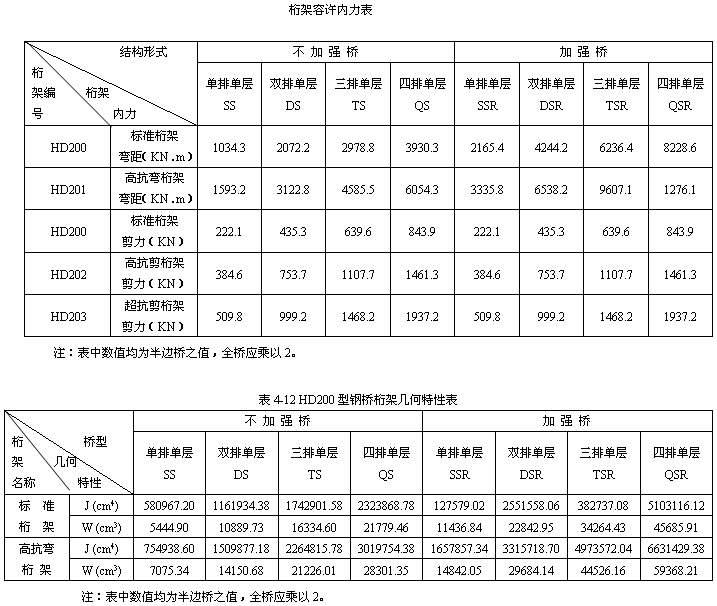

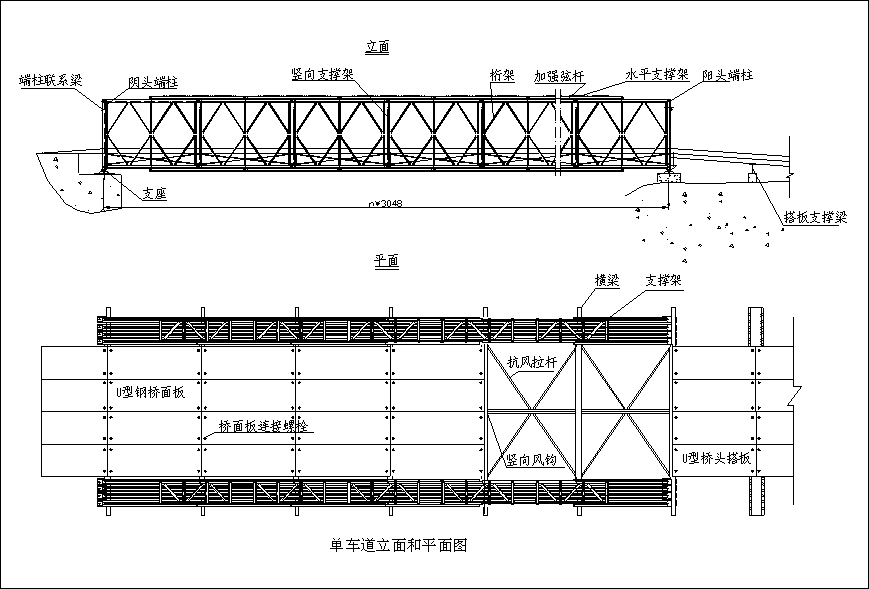

我发几张军用梁的桁架数据表。一定很有用的。

[ 本帖最后由 子菁 于 2008-5-19 23:57 编辑 ]

用贝雷架就可以了吧。。。。。。钢桁桥

你说的是战备梁设计方案吧，都是保密的，不过可以参考钢桁桥

钢栈桥设计载重80t，桥面宽度6.0m，每跨9m。基础采用φ60cm钢管桩，壁厚6mm。钢管桩顶部开槽横向放置两根25b工字钢，每根长度6.5m，通长焊缝。工字钢上纵向放置三根高度为1.5m的普通型贝雷梁，中心间距1.8m，共三组，每组两匹。贝雷梁上横向放置12工字钢，间距50cm。桥面采用1cm厚防滑钢板。栈桥铺设完成后安装栏杆及照明设施。栏杆采用φ60mm钢管，栏杆高度90cm。照明设施铺设必须绝缘良好。

ddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddd

希望有人上传，也可以沾沾光
