广东省高速公路工程设计标准化桥涵通用图

薛万新 · 发表于 2015-6-9 10:45:17

本帖最后由薛万新于 2015-6-10 21:40 编辑

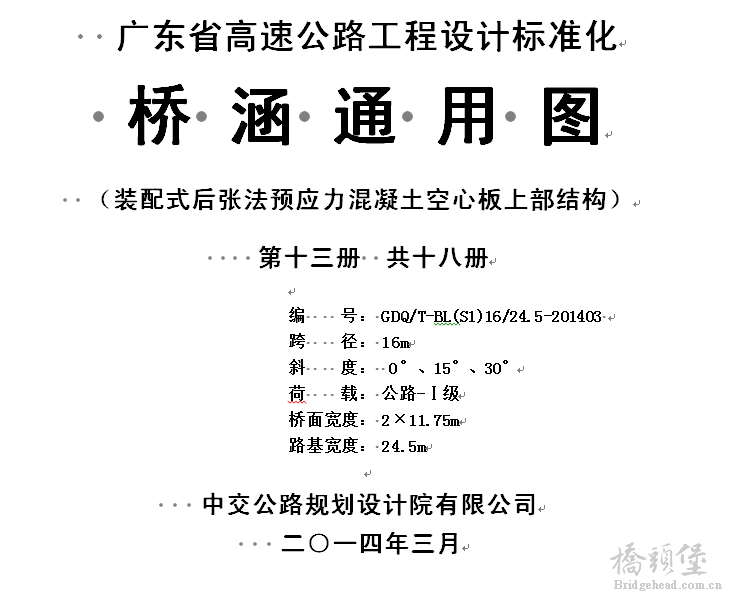

广东省高速公路工程设计标准化

桥涵通用图

（装配式后张法预应力混凝土空心板上部结构）

第十三册共十八册

编号： GDQ/T-BL(S1)16/24.5-201403

跨径： 16m

斜度： 0°、15°、30°

荷载：公路-Ⅰ级

桥面宽度：2×11.75m

路基宽度： 24.5m

中交公路规划设计院有限公司

二○一四年三月

薛万新 · 发表于 2015-6-9 11:35:33

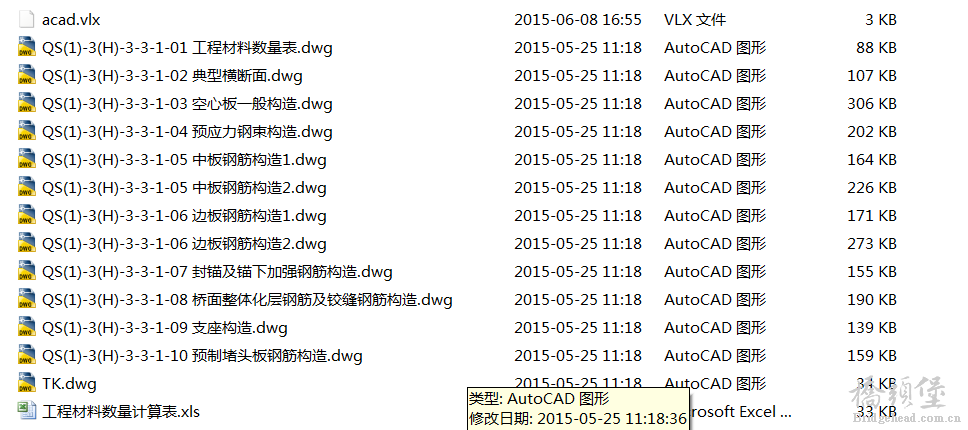

上传了后张法空心板详细说明，请下载吧。

wendy007 · 发表于 2015-6-10 14:02:08

我还以为是多全的资料呢，原来就只是16m空心板！

陌上花开... · 发表于 2015-6-10 15:06:48

2014新标准实行后你这套图还适应不?听说各地新的标准图正在绘制中

薛万新 · 发表于 2015-6-10 16:17:14

这套图就是参照
2014新标准（讨论稿）设计的

nkdjgxyzy · 发表于 2015-6-10 18:47:31

公路工程技术标准JTG B01-2014中车道荷载标准值有所增大，不知这套图中是否考虑了？从设计说明来看，应该是沿用的旧标准。

薛万新 · 发表于 2015-6-10 19:49:47

桥头堡广东省高速公路工程设计标准化宣贯材料讲得很明白

薛万新 · 发表于 2015-6-11 12:00:34

有广东省高速公路工程设计标准化标准图的可以拿出来共同学习吗，谢谢

liuxing88 · 发表于 2015-9-21 18:11:09

不错的资料，多谢分享！

ert_wen · 发表于 2015-10-12 21:14:55

不错的资料

zhujun.seu · 发表于 2016-1-13 11:48:26

和部颁的有区别么？

xiong2602 · 发表于 2016-1-13 13:03:57

提示: 作者被禁止或删除内容自动屏蔽

wendy007 · 发表于 2016-4-20 16:36:42

期待隧道部分的资料能上传共享之，谢谢！

nkdjgxyzy · 发表于 2016-4-30 16:59:43

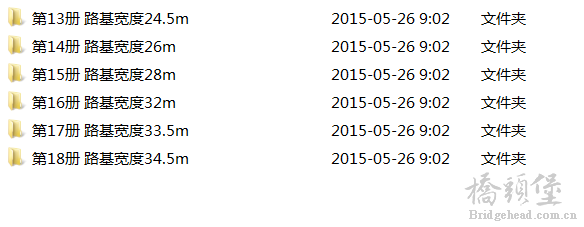

第13册~第18册上部结构

civilqiaot... · 发表于 2016-9-11 21:41:50

谢谢楼主分享好资料！期待更多新资料！
