全国跨径第二的“悬臂浇筑法”钢筋混凝土拱桥

kingbeast0... 发表于 2015-5-10 00:49:28 | 显示全部楼层 | 阅读模式
     马蹄河特大桥位于贵州省铜仁德江县内,由中交一局四公司承建,此拱桥跨布置为2×30m预制T梁+净跨180m主拱(拱上跨度195m,为15×13m空心板)+2×30m预制T梁,全桥长327.595m。

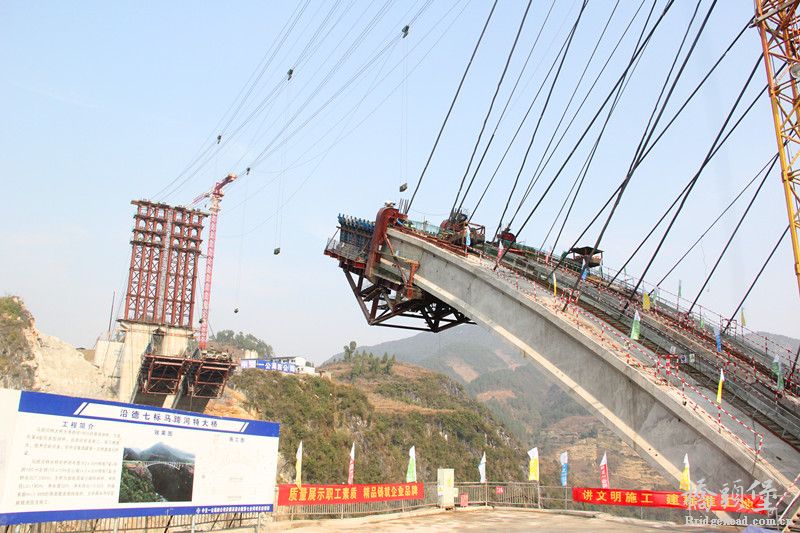

     主桥为钢筋混凝土箱形拱桥,净跨径180m,净矢高32m,净矢跨比1/5.625,拱轴系数1.756,为等高截面悬链线拱,采用挂篮悬臂浇筑法施工。
     作为国内目前第四座悬臂法施工的拱桥,净跨径180 m,在国内同类型桥梁中跨径第二,高速公路上同类型桥梁中跨径第一。在技术和工艺上都具有一定的独特,不管从施工还是管理上都存在各种难点、挑战。具有技术含量高,安全质量控制难度大,工序复杂,工期紧,施工组织管理难度大、施工成本高等特点
8 \; b" @+ p) ]
更多图片 小图 大图
组图打开中,请稍候......
精彩评论倒序浏览

1.6万查看16评论

kingbeast0... 发表于 2017-5-14 18:08:03
Shawshank 发表于 2017-4-25 09:37
  \3 Y: t2 K+ t, p( L8 [大哥,135m跨径的上承式拱桥建议采用什么施工方法
: f* A2 X# z: W: i
要看实际情况具备什么样的工艺,如果是沟谷,那你做不了支架,就只能转体、悬拼或者悬浇、劲型骨架- Z) g6 N' [- |6 |, ^9 D  N( W
举报 回复
kingbeast0... 发表于 2015-6-28 11:08:18
quliangliu 发表于 2015-6-26 17:07
0 X0 j. I! R, }& i$ F悬浇拱桥技术难度大,施工中精度控制复杂,如果不是场地所限,悬浇拱桥最好不要采纳,其采用的机械、材料、 ...

: W) [# K4 z8 Z  p% C6 |/ @, t山区地带、就是环境有局限: H/ E: ]. t  f6 g6 t3 w- P
举报 回复
高美涛 发表于 2016-5-14 19:23:47
楼主,用midas怎么进行拱圈的配筋啊,是要在rc的柱里面配筋么。但是用rc柱截面配筋的话不能对设计的截面配筋,那我设计的箱型拱圈不是就不能配筋了吗
举报 回复
kingbeast0... 发表于 2015-5-10 01:12:41

RE: 全国跨径第二的“悬臂浇筑法”钢筋混凝土拱桥

照片我再补上,只是部分照片。要学习的可以问我要。。。。

. w4 y/ ^- ]7 ?
登录/注册后可看大图

" [0 U% L: I% r5 \) R! G
登录/注册后可看大图
% R( p* o' k' l- X9 X$ h" c. E

登录/注册后可看大图

- ^' V1 X) {: j% `
登录/注册后可看大图

, [( v9 V0 x) w# c1 `$ {
登录/注册后可看大图

6 ]# K6 I  i' U3 ?) {6 T& Z4 F" Q6 l3 v& t* z; Z
更多图片 小图 大图
组图打开中,请稍候......

点评

大哥,135m跨径的上承式拱桥建议采用什么施工方法  详情 回复 发表于 2017-4-25 09:37
举报 回复
swingingcr... 发表于 2015-5-15 21:49:22
能麻烦多发点照片么??: E5 M; @/ W* V- P3 b1 T4 ~, X
举报 回复
kingbeast0... 发表于 2015-5-17 01:27:34
swingingcrystal 发表于 2015-5-15 21:49; u1 w: v  n  B* Y, r* q% I
能麻烦多发点照片么??
+ _  W6 L" d$ W, j+ s7 n) H2 F2 S
还要什么?还要什么?还要什么?还要什么?还要什么?3 K+ V9 x+ V& S: C  c
举报 回复
quliangliu 发表于 2015-6-26 17:07:57
悬浇拱桥技术难度大,施工中精度控制复杂,如果不是场地所限,悬浇拱桥最好不要采纳,其采用的机械、材料、设备比拱箱吊装更多,值得讨论。

点评

山区地带、就是环境有局限  详情 回复 发表于 2015-6-28 11:08
举报 回复
落叶的小树... 发表于 2016-3-8 12:30:11
是肖老板不咯,哈哈哈哈哈哈

点评

我躲在这里,你都知道!!!!!!报上大名来  详情 回复 发表于 2016-3-18 09:06
举报 回复
jinzhulaod... 发表于 2016-3-10 17:42:57
这个施工的难度确实太大了。
举报 回复
kingbeast0... 发表于 2016-3-18 09:06:53
落叶的小树 发表于 2016-3-8 12:304 c( n# x' y) A# \5 ?8 T
是肖老板不咯,哈哈哈哈哈哈
; @& p6 Y: P. Z( y( S7 o
我躲在这里,你都知道!!!!!!报上大名来
% s5 F  S9 c( K: x; `

点评

欧阳。哈哈哈  详情 回复 发表于 2016-3-20 21:54
举报 回复
落叶的小树... 发表于 2016-3-20 21:54:23
kingbeast007 发表于 2016-3-18 09:06" {: w+ ~1 ?4 Y+ A6 d2 a
我躲在这里,你都知道!!!!!!报上大名来
& Q8 D. t; }' G; v+ b
欧阳。哈哈哈
举报 回复
twotouch 发表于 2016-3-22 11:27:42
一局四公司做的吧!
举报 回复
腾哥 发表于 2016-7-25 10:55:21

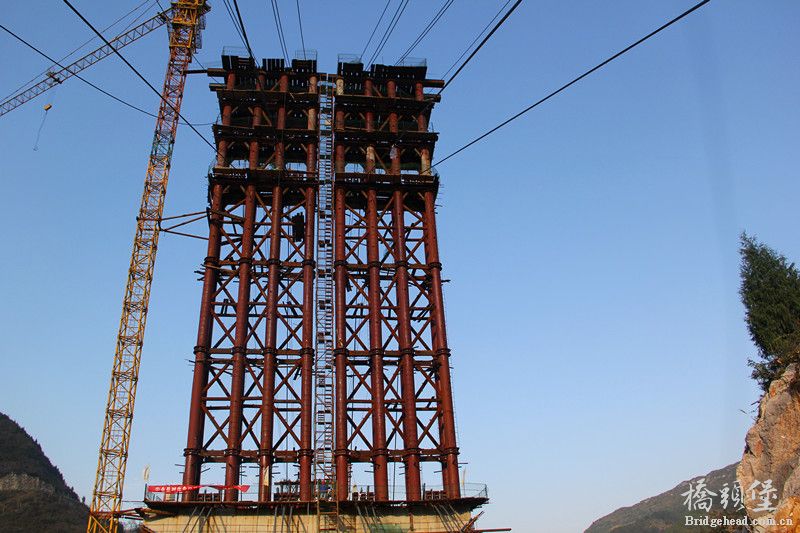

塔架如何与桥墩盖梁连接的,能否发点细部图

点评

你是说扣塔的底部与盖梁的连接吧。。。。布置预埋件啊。。。。。  详情 回复 发表于 2017-4-18 16:43
举报 回复
kingbeast0... 发表于 2017-4-18 16:43:39
腾哥 发表于 2016-7-25 10:551 J* C; @- b& M; m; ^9 U* D
塔架如何与桥墩盖梁连接的,能否发点细部图

3 _, u& E+ V9 W$ b/ J% H' ?你是说扣塔的底部与盖梁的连接吧。。。。布置预埋件啊。。。。。
4 `+ ^; u* l, W0 Z$ ~- L
举报 回复
Shawshank 发表于 2017-4-25 09:33:58
大爷,来分施工图呗,现在正在做一个跨径小点的,很缺资料啊
举报 回复
