数字化路桥隧巡检系统

一、  背景介绍

根据《公路养护技术规范》、《公路隧道养护技术规范》、《城市桥梁养护技术规范》、《重庆市城市桥梁养护技术规程》的要求，必须对道路、桥梁、隧道（以下简称路桥隧）进行巡检和鉴定。

按照以上规范，巡检分为日常检查、经常性检查和定期检测。

日常检查是发现路桥隧早期病害的主要手段,是制定特殊检测和养护计划的基础。有效和完整的日常检查是关系到路桥隧安全运营的关键。

目前，日常检查是采用以纸制卡片和拍照为主的人工记录方式，在很大程度上制约了日常检查的工作效率，同时由于日常检查的流动工作性质、也给管理工作带来新的课题。纸制卡片和照片也是由人工归档保存，在查询和后期整理上带来了诸多不便。

二、  亚派数字化路桥隧巡检系统

为此亚派科技公司有限公司和亚派桥梁工程质量检测有限公司合作开发了数字化路桥隧巡检系统。系统已于2012年1月起在重庆华葡桥梁有限公司、涪陵公路桥梁管理处试用，并得到了用户的高度评价。数字化路桥隧巡检系统的目标是为了提高日常检查的效率, 加强日常检查的管理，为日常检查提供有效方便的工具，实现日常检查的数字化、标准化、流程化、实时化。

1. 系统优势

•     提高路桥隧日常检查的效率,对路桥隧的安全隐患进行及时排查

•     增强对路桥隧日常检查的监督和指导

•     方便快捷地查询路桥隧日常检查的历史数据

•     增强与其它路桥隧管理系统的整合

2. 产品特点

•     支持离线和在线两种工作模式,可以在网络不佳的情况下使用,符合野外作业的特点

•     提供数据完整性检查，显示采集数据的时间、地点、图像

•     支持多人、多设备同时对同一路桥隧的检查

•     巡检类型采用自定义模块化开发，可以将巡检类型从路桥隧扩展到路面附属设施（路灯、绿化、下水管网、路牌等）

•     数据管理后端的报表功能支持自定义格式，适应不同业主单位的需求

3. 系统由以下三部分构成（如图1所示）

图1系统架构

1)  数据采集终端

数据采集终端（如图2所示）是日常检查人员在工作现场使用的、可与远程服务器进行通讯的手持工作设备。

图2 数据采集终端主界面

数据采集终端的主要功能包括：

•     巡检报告的提交（如图3所示）

•     施工养护的管理

•     工作位置确认，提供现场打卡考勤功能(如图四所示)

•     支持在工作现场查询历史数据

•     同步功能，将本地数据进行上传，还将智能后端的数据进行下载

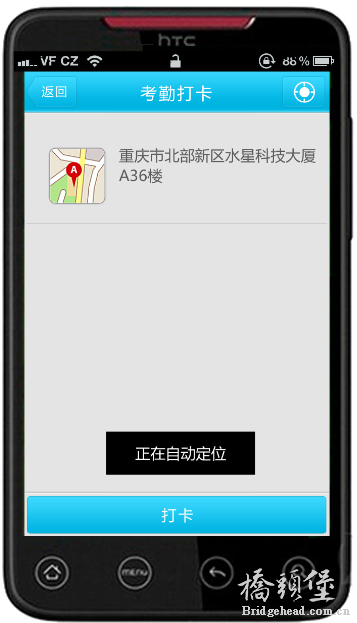

                     图3 巡检报告提交                图4 考勤打卡

2)  智能管理后端

智能管理后端（如图5所示）主要是管理人员和技术专家使用。路桥隧日常检查信息系统智能管理后端的主要功能包括：

•     概况统计，以图表，趋势图，表格等形式显示巡检，病害，施工养护，资产等概况信息（如图5所示）

•     病害在地图上显示（如图6所示）

•     日常检查的数据管理及维护

•     提供可靠的数据存储、备份

•     历史数据分析

•     按照国家或地方标准, 自动生成相应的报表

•     根据设定的规则, 自动向相关人员发出报警（如短信、电子邮件）

•     对以后的养护提供依据

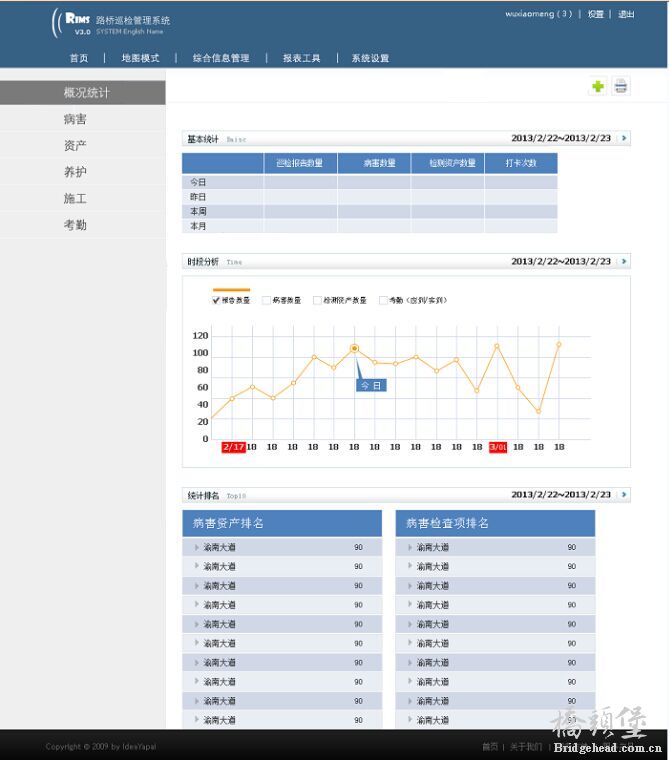

图5智能管理后端主界面

图6 病害在地图上显示

3)  路桥隧检测信息云服务器

路桥隧检测云服务器的主要功能包括：

•     报表的存储、传输、备份

•     文件的加密服务，确保安全性

•     确保系统的负载均衡，使系统性能得到扩展

•     进行系统的基础概况与维护

三、  后续发展

信息数字化可以应用到路桥隧巡检中，也可以衍生应用到市政设施及市政监察巡查中。只需要一台手持设备便可以方便及时的把巡查信息提交到服务器中保存。我们可以进一步的改进系统或者把我们的信息接入现有的养护管理系统中，达到数据共享。有了数据，其他的路桥隧桥检测评估系统和养护辅助决策系统便可以使用。

同时数据采集终端还可以接入专业检测设备，如超声波探测仪、更加精准的GPS定位仪、激光测距仪、游标卡尺等，这些设备可为以后的巡检工作带来更多的便利，得到的数据也会更精确。

文章来自：重庆亚派科技
