柱裂缝计算疑问?

lyh850703 发表于 2015-4-20 18:01:28 | 显示全部楼层 | 阅读模式
本帖最后由 lyh850703 于 2015-4-20 18:03 编辑

柱裂缝计算疑问?
本人在计算框架桥用两种模型:第一种:顶底板按梁验算,其余按柱验算。第二种:按柱验算。以45号单元47节点为例:

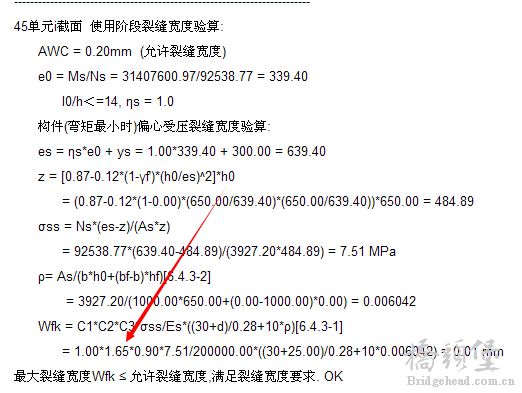

上图为第一种模型计算结果。

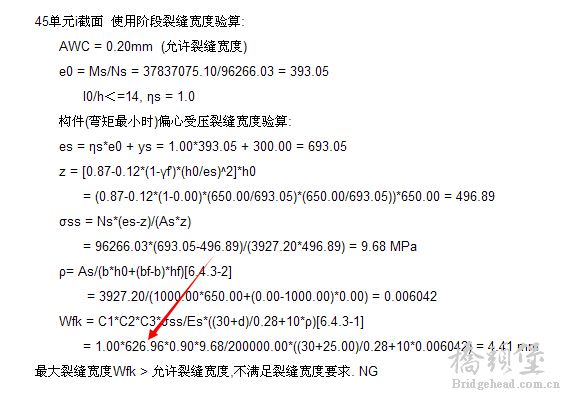

上图为第二种模型计算结果。
裂缝计算时C2=626.96规范中C2=1+0.5*Nl/Ns,个人认为通常情况下C2为<1.5(长期组合<短期组合),是否是软件长期与短期调用值不对应结果造成的?两种模型荷载取值都一样如何相差如此大?
两种模型计算裂缝宽度值不对称?
望有经验的老师给予帮助解惑,谢谢!

2-8×3m框架桥(按公路I级柱设计).zip

17.25 KB, 下载次数: 19

第一种模型

2-8×3m框架桥(按公路I级梁设计).zip

17.3 KB, 下载次数: 10

第二种模型

精彩评论倒序浏览

4223查看2评论

toushan 发表于 2015-4-22 11:20:04
你的软件有问题 ,打下补丁包吧,没有出现你所说情况
举报 回复
lyh850703 发表于 2015-4-22 15:13:41
我用的是2012 ,打最近的补丁就可以么?你把我的模型运行了下么?
举报 回复
