成都天府隧道

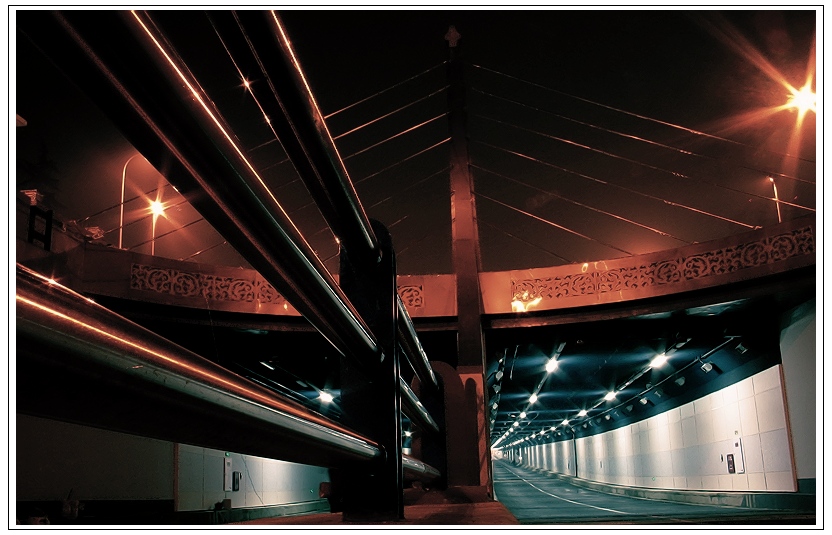

成都天府隧道--实景照片
: ~( c% u/ w7 m1 r, E( ^
1、设计荷载：城—A级；
# K% M/ ^6 a$ A3 i: ]+ U5 b8 s2、隧道路面横坡：1.5%；
, n9 q4 \% y9 Q4 z3、地震烈度：7º设防；
. _8 Y- l+ v# ~, r; A4、设计车速：隧道内50km/h。
5、结构安全等级为一级。
6、地震烈度按7度进行抗震验算并设防。
7、结构按一级耐火等级设计。
8、结构构件的最大裂缝宽度控制在0.2mm以内。
9、结构抗浮按最不利地下水位验算，抗浮安全系数不小于1.05。
6 R# i7 O* q3 F10、抗渗等级不低于S8。
# D, j4 ~0 Z  H) I( T11、地面超载取用20Kpa(框架结构)。
5 B. G. \: M, K+ {2 G0 t12、汽车荷载：城—A级；临时施工荷载：按5Kpa。
) D0 N1 ~# i  U' H13、其他荷载按荷载规范规定执行
+ N4 C! T* \9 ~全长1098.12m，西侧引道船槽长度144.24m，东侧引道船槽长度143.88m，框架长度810.0m
1 n+ m6 Z9 T% I% j2 @3 L1 [1 _0 E
隧道单侧断面组成为：0.30m余宽+0.25m路缘带+3.5m小车道+3.75m大车道+0.25m路缘带+0.75m检修道，单侧净宽8.80m。

成都天府隧道，漂亮

图片中未见通风设施，楼主可否说明一下，怎么解决的？？

同意楼上的问题，不知道通风是怎么解决的

我去个
  u1 x0 ]# n/ y3 N. A$ O2 _0 M  U3 O这个是个城市隧道
. O, V% c; x7 ]: b9 }3 }: @0 c属于市政工程
& h0 e) R' U$ G不存在通风的问题

上楼看来是外行了，隧道壁上明明有射流风机，1000m城市隧道哪有不通风的道理？

效果很漂亮，有机会去参观一下

请教：抗浮系数是什么规范上查的？

防火采用防火涂料还是防火板？

flansic007 发表于 2008-8-8 00:07

/ X* v, i5 r, W
登录/注册后可看大图

/ g# l- r, ^" }- t- c! p上楼看来是外行了，隧道壁上明明有射流风机，1000m城市隧道哪有不通风的道理？

隧道壁上好像是照明灯吧，不是射流风机。
4 `" h& e& w) U0 c0 L7 q$ V. o" }

songwen322 发表于 2012-10-25 12:47

5 Q1 Q$ T+ g5 ?2 |9 d
登录/注册后可看大图

9 p8 U0 Z( G2 g隧道壁上好像是照明灯吧，不是射流风机。

# \! R3 K* |$ ?+ S市政隧道风机挂隧道侧壁的，楼上的说的没错，而且一公里隧道应该也是有通风的，因为山岭隧道一公里长是有通风设备的，城市隧道纵坡比山岭隧道要大哦；另外上周才去过成都，看到侧壁的风机了，哈哈。

请问有施工图纸没有
