关于08通用图,存梁期反预拱值设置,一直不明白,具体怎么 计算的,各位高手能否...

lenghan040... 发表于 2013-12-13 20:39:35 | 显示全部楼层 | 阅读模式
悬赏10堡币未解决
关于08通用图,中给出的存梁期反预拱度值,用桥博算过一次,感觉出入比较大,也不知道具体问题出在哪里,在论坛里倒是不少人提问过,但都说的不太清楚,还望高手能多多指点迷津,在此先谢谢了。& a5 \& {) O1 Y$ y" w* |* ]1 u

精彩评论倒序浏览

1.5万查看8评论

phercas 发表于 2013-12-14 20:21:30
首先你得先明白什么是预拱度?什么是反预拱度?弄清各自的定义,这样你就知道怎么求解了,在此,《公路钢筋混凝土及预应力混凝土桥涵设计规范》第6.5.5条给出了明确的分类、定义,注意最后一小段,是关于反预拱度,不难得出以下公式:1 D7 P# |+ B: L) H0 T# o( O6 B
反预拱度值=预应力长期挠度-(自重+0.5*可变荷载频遇值)的长期挠度-桥面竖曲线所需跨中预拱度. D3 \( |# j, n" t( ?( o
             其中桥面竖曲线所需跨中预拱度,根据具体桥梁而定。
) H0 j2 G; t8 P8 D4 C至于桥博计算,可根据相关说明做一个桥博报表,用函数调出以上公式数据,然后你自己就得出结果了!
: S. ]9 @1 R  Z" U" t希望能帮助你,不清楚之处,请QQ 联系,QQ150485137
7 }( m5 i- M2 q) N

评分

参与人数 1堡币 +2 收起 理由
lenghan040615 + 2 很有用。。谢谢了

查看全部评分

举报 回复
seulqs 发表于 2013-12-16 18:04:35
先说说你的模型是否和通用图的结构图、预应力图完全一致?
" m$ S- j% k0 J" c- w6 C然后说说你算的多大,和通用图到底差多少?

评分

参与人数 1堡币 +1 收起 理由
lenghan040615 + 1 预应力是一致的。。区别主要在张拉钢束时那.

查看全部评分

举报 回复
陈海银 发表于 2013-12-17 12:30:40
哈哈哈,我也想学习一下

评分

参与人数 1堡币 +1 收起 理由
lenghan040615 + 1 预应力是一致的。。区别主要在张拉钢束时那.

查看全部评分

举报 回复
旭日东升... 发表于 2013-12-17 12:38:42

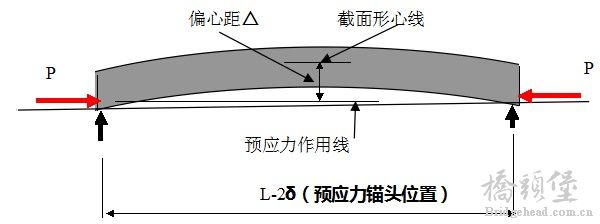

5 A& J. o9 j0 R2 j% |简单的道理如下图,只是计算的参数设定不同罢了;如:存梁从第七天开始与第十四天开始都是不一样的,因为梁在受力之前的弹性模量是不一样的,所以受力后的变形就不一样。
  E8 J0 @( ]9 G' y3 L% q* N
  J* ^  Z; d6 F; w/ @3 l. A8 {

评分

参与人数 1堡币 +2 收起 理由
lenghan040615 + 2 恩。。道理是这样。就是桥博模拟的时候钢束.

查看全部评分

举报 回复
zwy5253998 发表于 2014-1-16 22:48:45
我用midas试算过部颁T梁的通用图,主要是定义材料时间特性,结果比较接近。

点评

那你存梁期怎么考虑主梁的边界模拟的?????  详情 回复 发表于 2016-7-22 18:17
有时间么,想问一下关于T梁通用图计算的事情  详情 回复 发表于 2016-5-5 10:49

评分

参与人数 1堡币 +2 收起 理由
lenghan040615 + 2 恩。。我用midas算一下试试。。看了些资料.

查看全部评分

举报 回复
lmz_whut 发表于 2016-5-5 10:49:26
zwy5253998 发表于 2014-1-16 22:484 u% f! W6 K  T: }" q  M% D. p+ d
我用midas试算过部颁T梁的通用图,主要是定义材料时间特性,结果比较接近。

5 P, {9 v7 {' `; {' Y1 V; O( z$ P( }有时间么,想问一下关于T梁通用图计算的事情
6 a+ a$ r- e& }
举报 回复
雪狼儿88... 发表于 2016-7-22 18:17:09
zwy5253998 发表于 2014-1-16 22:48% ]* k& S: W- d9 p. d6 e& Q' R# ]
我用midas试算过部颁T梁的通用图,主要是定义材料时间特性,结果比较接近。

, v& L: b5 W/ v! W/ @; w" P# V1 `9 [那你存梁期怎么考虑主梁的边界模拟的?????
举报 回复
757577575 发表于 2016-9-1 12:25:03
二楼正解,一起学习下
举报 回复
