150m上承式拱桥+计算书

hdc301@163... 发表于 2013-8-22 15:43:33 | 显示全部楼层 | 阅读模式

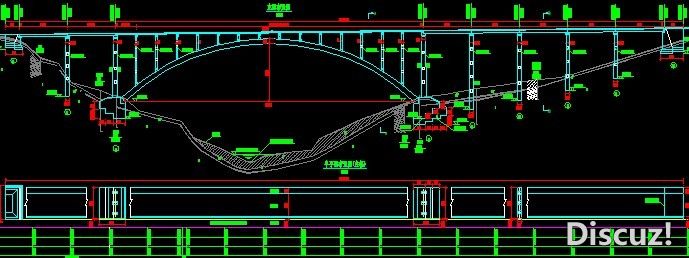

主桥为钢筋混凝土箱形拱桥,净跨径L0=150m,净矢高f0=30m,f0/L0=1/5,拱轴系数m=1.988。引桥白鹤梁岸为225m预制吊装预应力简支空心板梁,210国道岸为525m预制吊装预应力简支空心板梁,下部结构桥墩采用每幅桥三柱式圆形墩,挖孔桩基础,桥台采用重力式“U”型桥台,基础为扩大基础,主拱台采用实体式。
3、单幅桥拱圈由8个拱箱组成,总宽度为12.92m,单个拱箱宽1.58米,拱圈总高度2.4m,其中预制拱箱高2.3m,另有10cm顶板现浇层;拱箱分段预制,采用无支架缆索吊装。吊装后只需进行箱段之间的纵横连接和浇筑纵缝砼及顶板现浇层砼。其中预制拱箱边箱拱背宽1.55m,拱腹宽1.58m,中箱拱背宽1.44m,拱腹宽1.58m,预制拱箱高2.3m,另有10cm顶板现浇层;预制拱箱顶板厚10厘米,底板厚20厘米,边箱的外侧边腹板厚度为15厘米,其它腹板为7厘米,拱箱横隔板分两种,A类横隔板厚8厘米,B类横隔板厚12厘米,B类横隔板用于吊扣点位置。拱箱分七段预制,采用无支架缆索吊装。吊装后只需进行箱段之间的纵横连接和浇筑纵缝砼及顶板现浇层砼。主拱圈根据吊装施工和构造上的要求配筋。

150m上承式拱桥.004.zip

2.33 MB, 下载次数: 376

售价: 5 元堡币  [记录]

150m上承式拱桥.002.zip

5 MB, 下载次数: 36

售价: 5 元堡币  [记录]

150m上承式拱桥.003.zip

5 MB, 下载次数: 39

售价: 5 元堡币  [记录]

150m上承式拱桥.001.zip

5 MB, 下载次数: 39

售价: 5 元堡币  [记录]

精彩评论倒序浏览

7743查看11评论

果粒多 发表于 2013-8-31 09:13:26
第一个文件中   67-73 拱上立柱及垫墙有问题。
第二个文件中 平面图.dwg  有问题。
举报 回复
旭日东升... 发表于 2013-8-22 20:00:23
本帖最后由 旭日东升 于 2013-8-22 20:02 编辑

有部分文件已经损坏,请改正,不要浪费人家的堡币啊。(无图)
举报 回复
果粒多 发表于 2013-8-30 16:11:50
第一个文件就不能解压。
举报 回复
果粒多 发表于 2013-8-30 16:24:39
第二个也有问题。
举报 回复
果粒多 发表于 2013-9-2 23:28:18
第三个完全错误。
举报 回复
liling1979... 发表于 2013-10-27 21:52:09
有问题应该重新发,要价这么高,不要浪费人家堡币
举报 回复
果粒多 发表于 2013-10-31 00:28:48
第三个完全错误。
举报 回复
killxad 发表于 2014-2-1 23:55:53
第三个确实完全错误,不能解压。
举报 回复
zsqss 发表于 2018-4-2 11:50:35
花这么多钱买来,每一个能解压使用的,楼主要这样吗
举报 回复
wr0024 发表于 2020-11-17 10:31:33
楼主怎么这么不厚道,花那么多钱买了文件,结果不能解压。希望重新发一个,做人要厚道
举报 回复
