用石拱桥设计小软件得到***.scr却不能出图

fengmu 发表于 2013-8-15 10:19:53 | 显示全部楼层 | 阅读模式
悬赏2堡币已解决
以下是这个软件的介绍,大家看完就知道是什么软件了,在网上搜了下好像画石拱桥的就这么一个小软件。& n! V6 i( \( b/ T$ f
1.新建一文件夹如:c:\demo5 u8 K, E; G4 c& f
2.复制文件sgqsjxt.exe在新建的文件夹中
5 j# v8 ~3 O+ g# M" {3.运行文件sgqsjxt.exe
" Y% a% P8 `, f, o+ k4.生成???.scr文件1 C* V  s# P( {4 ]; q% \
5.运行auto CAD 2004 新建一文件,运行生成的脚本文件,得到设计图- r$ U2 ^; V- O: b* q" _( i

: f& `' c1 ]$ S" B: X; a现在的问题是得到***.scr在CAD2004中却不能正常出图,我把图片贴出来,有没有和我遇到一样问题的人,希望有大神能够解决
$ l9 v7 b$ w8 r5 G" c9 H7 S3 o5 \0 m
+ T' b! Y, i8 |  w( v
' W" V" X4 ~7 x* o# y. y: U' [# c. c+ h

& X  `, U2 ?4 k0 B' H  B5 c8 x% g; h' j$ Z# m3 f* y- A& w

最佳答案

查看完整内容

-style dimtxt 宋体.shx 0 0.7 0 n n n -style st 宋体.shx 0 0.7 0 n n n 改成这样才能正常出图
精彩评论倒序浏览

1.4万查看4评论

hlei30 发表于 2013-8-15 10:19:54
-style dimtxt 宋体.shx 0 0.7 0 n n n
9 p: ]8 Z4 T# H  M4 i$ D-style st 宋体.shx 0 0.7 0 n n n
: z! M2 j' }5 R2 c& ~# b1 k  t. l$ l0 T; p
5 h! M$ e2 H+ P1 a$ n$ e
改成这样才能正常出图
举报 回复
s417341991 发表于 2013-8-15 11:39:39
程序都没有上传···
举报 回复
fengmu 发表于 2013-8-15 15:28:58
将问题发给一位师兄,研究了一个上午,按照下面的步骤现在可以出图了,希望可以帮到别人。8 ^. D6 S: `3 t2 Y1 e0 Q+ ?/ U6 Z
1.正常生成***.SCR文件,运行脚本。

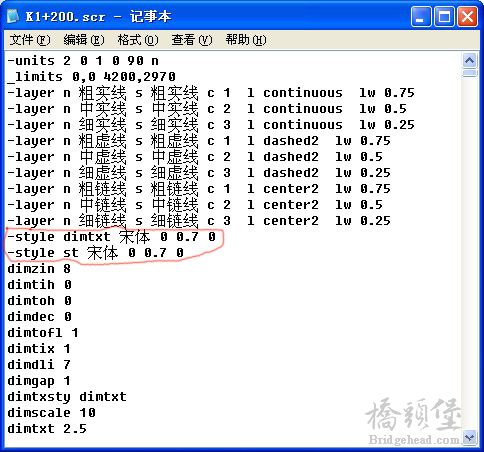

+ I0 J# g' Z  R/ g; d/ m* e2.用记事本将运行过的脚本打开,将下图中的两行文字删除,保存***.SCR文件。
& [4 `, P  K8 T8 H7 ~* \7 O4 e1 Z3.运行修改过的脚本,得到图形。
* h" O6 q8 a& q5 Y) U  D1 l8 N% m# P* v4 ?  T
2 P1 t4 ~$ k; D1 e: D+ T8 `3 r3 h注意:得到图形后的***.SCR文件下次将不再可用。2 w. K# C9 s, T2 K  N: K

将红线中的文字删除保存

将红线中的文字删除保存
举报 回复
songchengw... 发表于 2013-8-16 17:21:02
拱桥的出图软件很少,建议还是自己画吧
举报 回复
