SPC中对齐设置的意义

目前测试出来的结果表明：当采用SPC中的默认对齐方式“中心对齐”时，其计算出来的温度应力有错误，不符合实际。
下面是测试的过程：
1、分别建立三个截面：以中心对齐方式、以左对齐方式、程序自带的钢箱截面
2、按英国桥梁规范（BS——5400）定义温度梯度线
3、3、运行之后，温度应力结果，正确的应为：升温时上缘受压，下缘受拉，但是以中心对齐方式导入的温度应力结果正好相反，数值差异也较大

三种截面对比

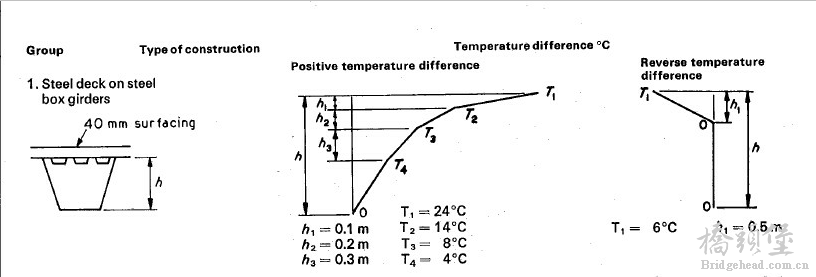

英国桥梁规范

以中心对齐方式导入的温度应力结果错误

所以建议大家以后在SPC中选用“左对齐”来进行钢箱梁线宽的定义

写得很好,学习了~~

楼主可以把模型发一下吗,如果真这样,midas公司要解释一下为什么了?

jimosea 发表于 2013-3-21 09:07


登录/注册后可看大图

楼主可以把模型发一下吗,如果真这样,midas公司要解释一下为什么了?

midas公司也正在进一步测试当中，呵呵
