关于垫石标高、四氟板支座高度问题?

lb99007-00... 发表于 2013-1-17 15:41:38 | 显示全部楼层 | 阅读模式
垫石标高=桥面标高-梁高-支座总高度,这个支座总高度是不是四氟板支座高度加上+37(组装时加的37mm),是否还要减掉所谓的上下钢板19mm的高度或者梁底调平块高度?很多图纸都是算法不一样,不知道大家是怎么算的?. e3 U2 |- R. {) s" s# P
精彩评论倒序浏览

7222查看9评论

旭日东升... 发表于 2013-1-17 18:52:39
本帖最后由 旭日东升 于 2013-1-17 18:55 编辑
6 L, v1 M( L+ @2 D5 ^

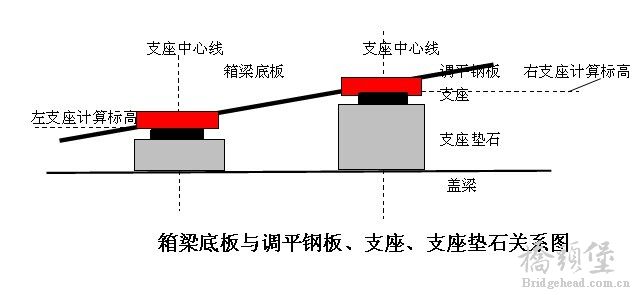

* f( h3 d2 D% n2 B+ ?+ _6 H# z支座顶标高都是水平的,至于调平钢板,也是水平的,梁底板的斜度只在钢板的外露厚度上看出,不影响支座顶标高的。看看下面的图示。
举报 回复
lb99007-00... 发表于 2013-1-18 08:55:53
旭日东升 发表于 2013-1-17 18:52
6 o) [& C4 ?9 ^6 n5 O1 h7 f支座顶标高都是水平的,至于调平钢板,也是水平的,梁底板的斜度只在钢板的外露厚度上看出,不影响支座顶标 ...
0 Y. @3 w" O* y+ O
按这样说那外露高度不计算?但实际我们是计算进去的,还有就是四氟板很多人不是那组装高度算的也就是没有计算四氟板的上下钢板,这样计算合理吗?' a$ `2 c# T. X% U( ?- P
举报 回复
cp3伟 发表于 2013-1-18 17:28:50
lb99007-007 发表于 2013-1-18 08:55
( z5 W: M8 r; h9 n. X按这样说那外露高度不计算?但实际我们是计算进去的,还有就是四氟板很多人不是那组装高度算的也就是没有 ...

2 E( [7 |1 u4 o% B: {这个要算,调平一般有两种做法,混凝土上垫石或者预埋钢板,我们计算支座顶面高程=桥面高程-铺装-梁高-上垫石(这里上垫石指的是混凝土或者调平钢板中心高)
举报 回复
cp3伟 发表于 2013-1-18 17:33:11
cp3伟 发表于 2013-1-18 17:28 ) m: L5 I1 Q2 `/ J5 S9 W2 V
这个要算,调平一般有两种做法,混凝土上垫石或者预埋钢板,我们计算支座顶面高程=桥面高程-铺装-梁高-上 ...
% H+ U4 O% T; O1 e1 e4 Q/ E
这里中心高指的十字中心高,即上垫石两条边中点连线的交点,如果是圆垫石,就指圆心那个位置
举报 回复
xjr925 发表于 2013-1-19 08:43:24
要计算的吧
举报 回复
lb99007-00... 发表于 2013-1-19 15:27:07
cp3伟 发表于 2013-1-18 17:28 $ l* T  Q5 Q! R
这个要算,调平一般有两种做法,混凝土上垫石或者预埋钢板,我们计算支座顶面高程=桥面高程-铺装-梁高-上 ...
) H0 c+ M" F( |  b7 d) [- z
你这个应该是算的梁底板处的标高,不是垫石的标高。
1 ~9 N7 l. `/ R7 Y8 J' s; z
举报 回复
cp3伟 发表于 2013-1-20 11:02:56
lb99007-007 发表于 2013-1-19 15:27
0 w: B. {  h: N2 }6 r- g你这个应该是算的梁底板处的标高,不是垫石的标高。
, _  i8 Q( e, U- L
这个算的是支座顶标高,支座顶都知道了,算下垫石标高还有问题吗,再减个支座组装高度不就ok嘛,因为蓝图上一般给的都是支座顶高程
举报 回复
akusil 发表于 2013-1-23 12:48:11
2楼神回复,学习受教不浅啊  学习谢谢# z) p& k0 V" Z) N. W; f  e0 V7 w& I
~~~
举报 回复
lb99007-00... 发表于 2013-1-24 13:35:41
cp3伟 发表于 2013-1-20 11:02
) C$ [! {+ l! x' H" h这个算的是支座顶标高,支座顶都知道了,算下垫石标高还有问题吗,再减个支座组装高度不就ok嘛,因为蓝图 ...
" k. S0 g0 Q9 X
你还是没明白意思,哎,还有桥梁好像没有蓝图一说。桥梁我们这边一般都是给垫石顶标高。
1 t/ O% `# L; ^# e2 W; @
举报 回复
