桥梁荷载试验问题

划水浆 · 发表于 2012-12-27 20:55:41

本人新手，请教各位高手，关于支点剪力工况，用应变花得到三个方向的应变之后怎么跟支点剪力联系起来，就是这个数据怎么处理，希望能说的详细一点

划水浆 · 发表于 2012-12-28 16:02:46

是不是由三个应变片的应变求出剪应力呢

在林子里... · 发表于 2013-1-4 09:37:27

一般通过0度45度90度三个应变片组成应变花，得到各个方向的正应力，此时需要反算出最大剪应力和主拉应力，反算的剪应力、主拉应力与相应计算值进行比较就得到了校验系数。

划水浆 · 发表于 2013-1-4 11:45:52

在林子里发表于 2013-1-4 09:37
5 z6 u9 Z5 t# [- |) }' N& o

登录/注册后可看大图
7 R* j3 ~; p9 p2 I: Y. F
一般通过0度45度90度三个应变片组成应变花，得到各个方向的正应力，此时需要反算出最大剪应力和主拉应力，反 ...

好像是这样的，但是理论的剪应力可以由剪力大小求出，主拉应力怎么求啊，力学没学好，能不能简要说下思路

wld1983 · 发表于 2013-2-13 20:12:58

本帖最后由 wld1983 于 2013-2-13 20:18 编辑

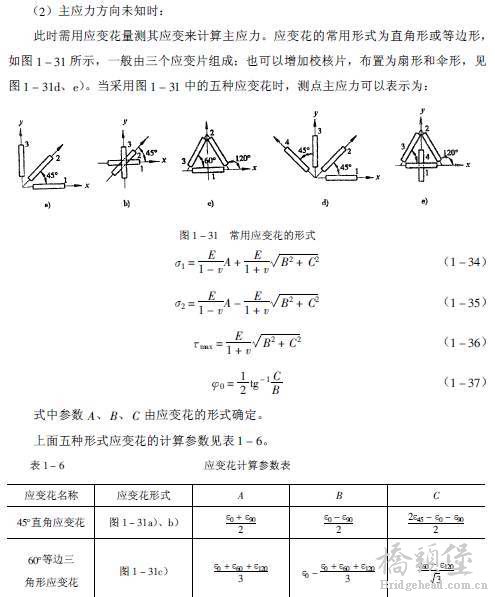

在图片里有详细的计算方法。

elesun · 发表于 2013-3-14 20:16:34

wld1983 发表于 2013-2-13 20:12
) Y& {" w# V9 f2 l P0 `

登录/注册后可看大图

0 N, R5 ]+ r( |' U! n3 U% U在图片里有详细的计算方法。

你好，你这个图是从哪个书里面找到的？我想也是刚刚接触，希望你能指点一二，告诉我图片中的计算方法出自什么书或教程，我也好学习，十分感谢！

chg1981 · 发表于 2013-5-28 15:46:14

这个是材料力学里面的东西！

wei3322 · 发表于 2013-5-28 17:31:19

这在理论上没什么问题，实际中测剪应变是个徒劳的事情，误差远大于计算值或实际值。

xinhom · 发表于 2013-9-10 13:48:21

wld1983 发表于 2013-2-13 20:125 z- S+ U: b& v9 T% s1 c- C/ @
在图片里有详细的计算方法。

谢谢分享给出图片解释，之前也遇到过这个问题，今天明白了点

kouer · 发表于 2013-10-9 10:42:22

可参考实验力学方面的书籍，很详细
