混凝土箱梁外侧防裂钢筋摆在内侧还是外侧

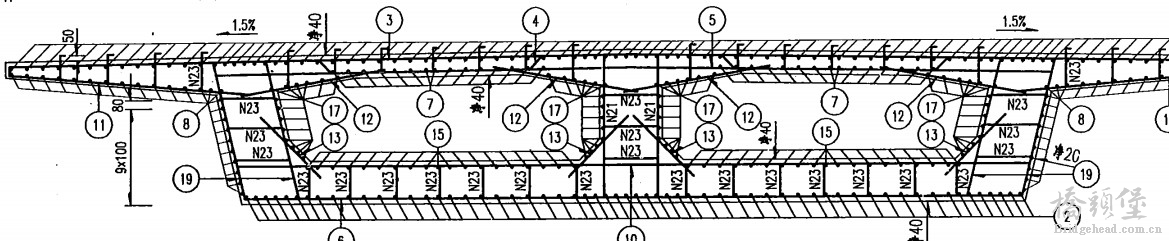

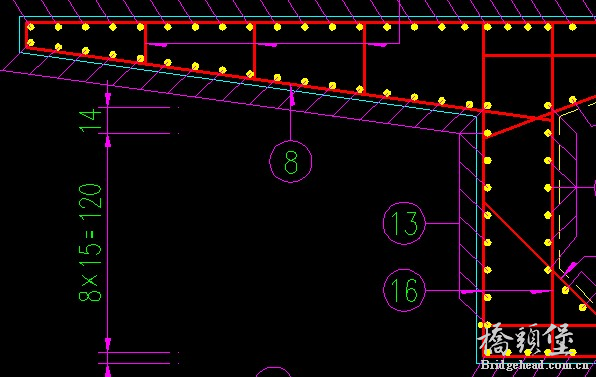

请问图中13号钢筋是这样布置还是应该放在16号钢筋外侧？？
大家应该都是放内侧吧，但今天有人提出要放外侧，说这根钢筋不是防收缩防裂钢筋，大家怎么看？

对于钢筋混凝土结构，原来设计有个原则，这个原则因为现在的人提得少了，相信现在很多年轻的设计人员都没听说过。
    对于混凝土结构，凡接触空气的表面，都要设置防裂钢筋。例如：一个圆柱，如果是实心的，就只有表面设置防裂钢筋就行了，如果中间挖空，对不起，在挖空的周边也要设置防裂钢筋。有人问，为什么挖空了就要多设一层钢筋，原来没挖空就可以省去。答案是：对于混凝土结构，有个体温与气温的温差问题。我们知道，温差会引起混凝土表面收缩或者膨胀出现开裂现象，而在表面下设置一层钢筋，至少可以帮助混凝土的开裂程度减小，而且还可以帮助温度迅速改变（钢筋的导热性比混凝土快很多）
    我们有了对防裂钢筋作用的认识，就应当知道，所有的钢筋混凝土结构，防裂钢筋是设置在最外层的。设计中有个保护层，但这个保护层是对受力筋而言的，不是对防裂筋说的。所以你的防裂筋设置有问题，应当设在最外层。

[云]-sukewin-设计： 放外侧，保护层难保证。

[桂]-路桥-菜鸟： 我也是你这种看法，但这根钢筋不是防收缩作用的吗？

[云]-sukewin-设计： 真要防伸缩，你在0块附近几个节段，搞直径6的焊接钢筋网

[闽]qlj1314520： 应该放16号钢筋内部

[桂]-路桥-菜鸟： 为什么？  审核的坚持要放外侧

[云]-sukewin-设计： 那你直径搞小，放外面

[云]-sukewin-设计： 估计你这个是12的吧，直径

[桂]-路桥-菜鸟： 对

[桂]-路桥-菜鸟： 放外侧要用小直径的，不然保护层难满足

[闽]qlj1314520： 看了那么多图纸 就没看到放外面的

[云]-sukewin-设计： 审核的是你们单位？

[云]-sukewin-设计： 还是外面审查单位

[桂]-路桥-菜鸟： 本公司的

[蓉-]siyusun177-桥 放内侧，审核的人是不是看盖梁看多了

[云]-sukewin-设计： 他以前搞过这种桥没有？他怎么画的

[桂]-路桥-菜鸟： 呵呵

[云]-sukewin-设计： 难不成你是第一个做这种桥的，你们单位

[桂]-路桥-菜鸟： 大家觉得放内侧是为什么呢？

[桂]-路桥-菜鸟： 不是，以前都是内的，但这次不知道为什么要放外侧

[云]-sukewin-设计： 你这个是全预应力构件吧

[云]-sukewin-设计： 那你可以问他原因，以前为何放内，呵呵

[闽]qlj1314520： 可能是设计原理 呵呵

[云]-sukewin-设计： 是的，设计原理这么说的

[云]-sukewin-设计： 不过一个单位审图的人，不可能每次都不一样，对这种问题。

[桂]-路桥-菜鸟： 那方内侧就是因为保护层容易满足和习惯做法吗？

[桂]-路桥-菜鸟： 以前的土不是他审的

[闽]qlj1314520： 放内侧 能更好的起到握裹作用 还有你这个图纸里面为什么没有腹板的横向钩筋呢

[冀]-桥：

[冀]-桥： 部颁的一个图，放外面的

[闽]qlj1314520： 发完整的断面图 别局部   每个设计都有自己道理    免得断章取义

[京]-seulqs-桥 小箱梁标准图都是外侧 其他梁，我们也是放内侧

[冀]-桥：

[冀]-桥： 其实主要是放收缩裂缝的，

[京]-seulqs-桥 放外侧，可以解释为表层 收缩钢筋

[京]-seulqs-桥 对

[京]-seulqs-桥 我觉得这个不是啥问题 内外侧有很大影响吗 只要方便施工，咋都行

[桂]-路桥-菜鸟： 他提出这根钢筋是抗扭转的，所以应该放外侧

[闽]qlj1314520： 设计其实不用刻意的将腹板纵向钢筋放外则 因为在施工时 为了保证保护层和架力的方便会用比较小直径 如8的配合垫块作为架立钢筋 一样有抗裂作用

[闽]qlj1314520： 特别是大跨度的箱梁

[京]-seulqs-桥 放在内侧，起不到抗扭转作用？

[云]-H-桥梁： 他提出这根钢筋是抗扭转的，所以应该放外侧 ？

[云]-H-桥梁： 具体怎么解释呢

[云]-sukewin-设计： 没有箍筋约束，能抗扭？

[闽]qlj1314520： 你们公司好费解

[云]-sukewin-设计： 真应该让审图人员，多看看公规院做的那些大跨径桥梁

[闽]qlj1314520： 确实

[云]-H-桥梁： 还需要配置抗扭纵筋呀

[浙]-约翰-桥梁(5508855) 求公规院的大跨径图纸

对于防裂钢筋网，也是有保护层厚度要求的。

现在都趋于薄壁结构，特别标准图。假如都设置在箍筋外侧的话，对结构尺寸要求比较高；
另外，也是前面堡友提到的，放在箍筋外侧，不利于抗扭贡献！
