棚洞设计的问题咨询

赵泽文 · 发表于 2012-11-1 14:32:36

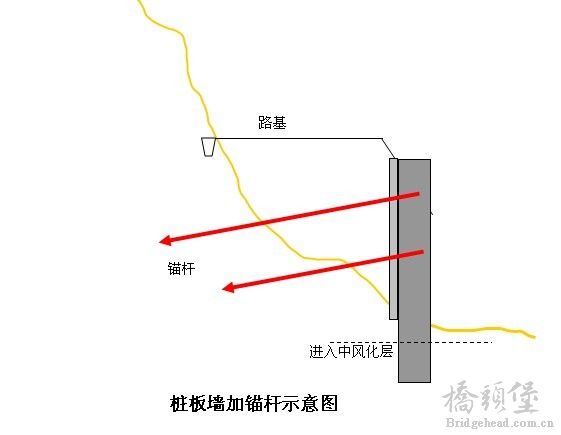

各位大侠请教一下啊，道路设在坡麓，半挖半填路基，填方侧有路肩墙，墙高约8米左右，墙下是卵石河道，挖方侧为玄武岩，灰岩山体峭壁。这种情况下设置棚洞，是不是需要在填方侧的路肩墙外打桩啊，如果直接在路肩上做扩大基础会不会不稳定？会不会对路肩墙造成影响啊？？

z2l1y1 · 发表于 2012-11-2 13:25:26

建议采用桩基础！！！！！！！！！

赵泽文 · 发表于 2012-11-2 19:16:24

谢谢啊！没人教啊！只有麻烦大家了！

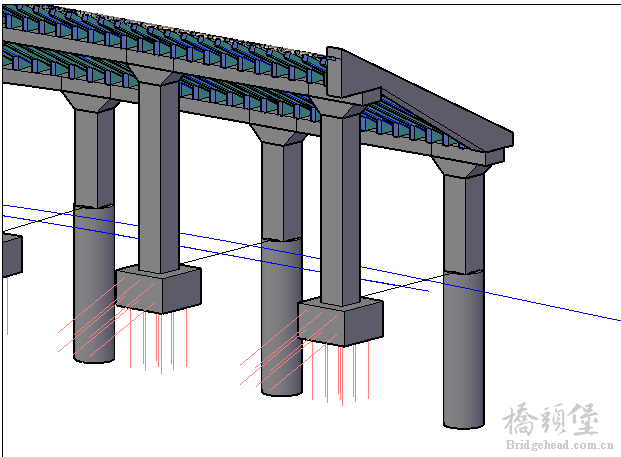

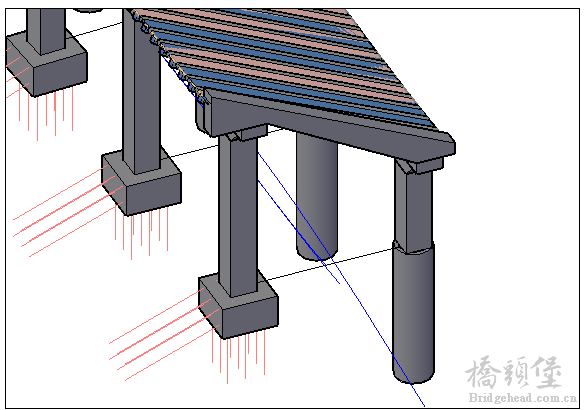

准备做框架棚洞，傍山侧用扩大基础，上接边墙，砌石边墙，外侧做桩基础，顺路肩墙做斜柱，柱顶做横梁，桩顶也做一道横梁，棚顶做小T梁，长11米左右。桩柱尺寸，间距，我再算算！麻烦各位指导啊！

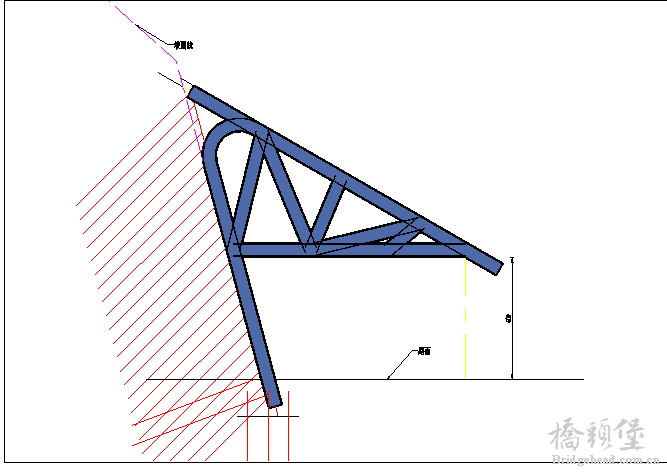

另一备选方案，这个是我臆想的，作悬臂棚洞，因为小工程，领导想如果做桩柱基础，造价太高。悬臂挑出长约有8~9米，高至少5米。由于傍山侧岩石较完整，承载能力较好，主要为玄武岩，所以考虑在傍山侧做扩大基础后，去掉峭壁岩面的风化层，将柱用植筋和预应力锚杆贴在岩面上现浇成，柱里直接放工字型钢，工字钢就是直接用预应力锚杆固定在岩面上，这样，柱子由锚杆来承担一部分横向力，这样就加强了柱的稳定性，然后再做悬臂棚顶，为减少自重，以型钢桁架做悬臂梁，可棚顶就做波形钢板上焊钢筋网片，现浇一层5公分左右的混凝土。这样可行不？？如果要建模计算，有哪个有什么建议啊！！
