斜拉景观造型桥

hwtm00 发表于 2012-8-27 10:07:08 | 显示全部楼层 | 阅读模式
上部结构：上部结构采用16米、25米跨径的先张法预应力砼简支空心板，16米跨径的梁板高70cm，25米跨径的梁板高100cm，中板预制宽均为99cm，边板预制宽均为124cm，悬臂长25cm。车行道铺装层结构为5厘米C40素混凝土找平层+8厘米 C40钢筋砼；人行道上铺5cm厚的人行道预制块。桥台处设置80型伸缩缝，其余均为桥面连续。
考虑到造型需要，根据《专题会议纪要》，在中间绿化带处设一座部分斜拉桥，主塔高12米，倾斜15º，主梁采用预应力混凝土T梁，主梁中间高80cm，支座处高100cm，为了平衡主塔的由于倾斜引起的弯距，前方设4根斜拉索，背部设2根斜拉索。
下部结构：除桥台处采用四氟橡胶支座外，其余均采用普通橡胶支座。桥墩采用桩柱式接盖梁，柱径1.3米，桩径1.5米；桥台采用桩基接盖梁形式，桩径1.2米。各墩台与路中心线交角均为116（右偏角）。
全套图纸
景观, 造型

施工图设计.rar

2.25 MB, 下载次数: 472

售价: 2 元堡币  [记录]

使用道具 举报 回复
精彩评论倒序浏览

4858查看10评论

hty_2008 发表于 2012-8-27 13:26:38
建议斑竹：向这种对项目情况全无简绍就要币的，一律封杀。
举报 回复
秀才 发表于 2012-10-11 15:33:15
好的,哈哈, 看下也要钱,哎
举报 回复
lyb328001 发表于 2012-10-16 15:23:57
奉化装饰斜拉
举报 回复
realqoo 发表于 2013-4-24 15:33:29
这斜拉，怪不得简单
举报 回复
chxysjs 发表于 2013-4-24 22:58:35
上个截图来看看吧
举报 回复
BDesigner 发表于 2013-4-25 08:16:05
我下载来当个小柏吧，大家都没人敢下手！
举报 回复
BDesigner 发表于 2013-4-25 08:31:44

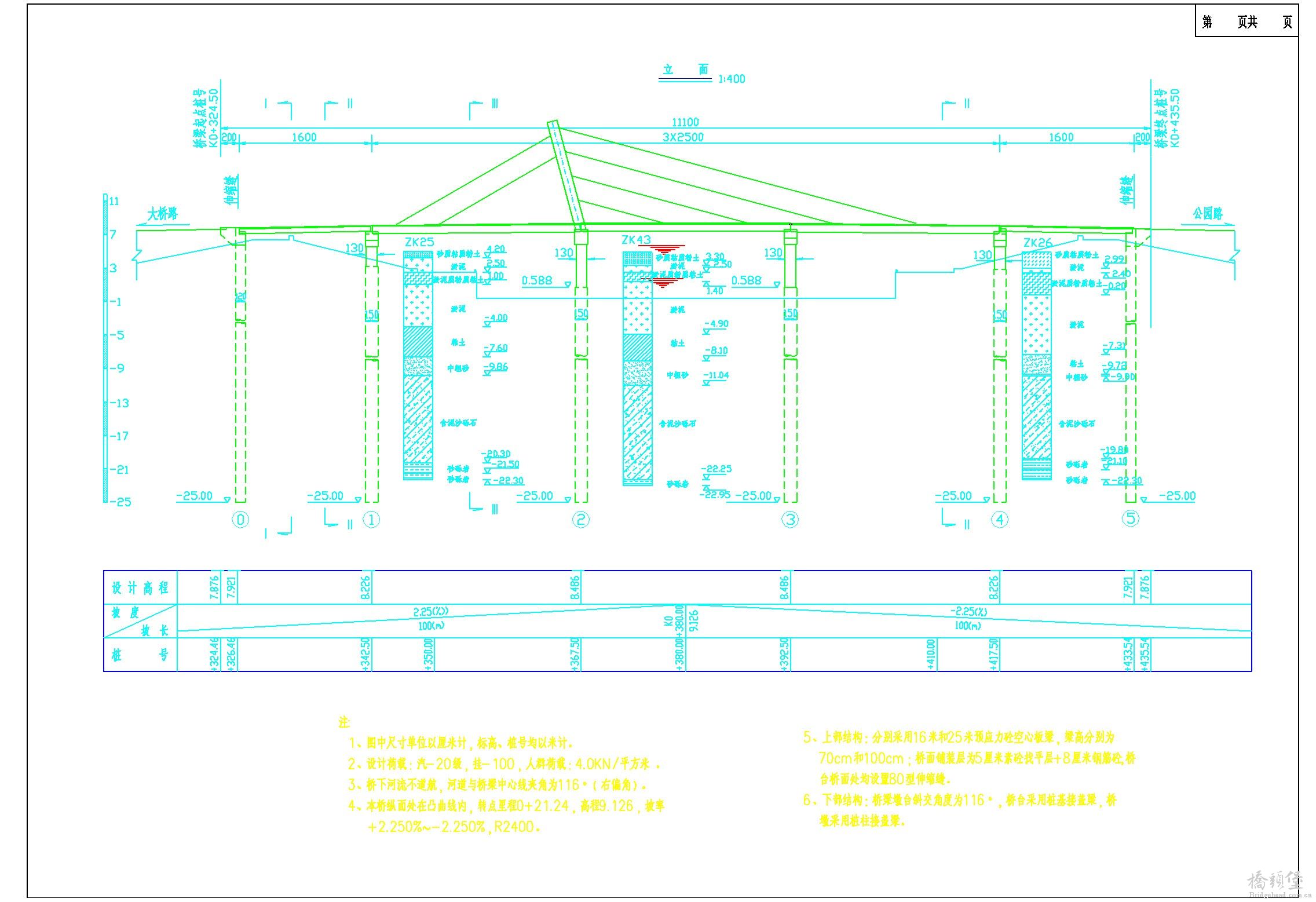

2013-4-25 8-29-05.jpg
举报 回复
Dylan007 发表于 2013-4-25 16:06:33
好简单的斜拉桥啊。。。
举报 回复
zzrallen 发表于 2013-5-7 18:30:08
感觉不好看，和国外的景观桥不能比啊
举报 回复
syb2013022... 发表于 2013-5-18 07:18:49
感觉还可以，路过看看
举报 回复
