曲线桥梁的布孔原则

170899506 发表于 2012-8-15 10:05:27 | 显示全部楼层 | 阅读模式
曲线桥梁的跨径与曲线半径之间有怎样的关系,谁能给介绍下。
精彩评论倒序浏览

6355查看5评论

seulqs 发表于 2012-8-15 11:34:39
问题没有交代清楚。
桥,太广了。装配式多梁桥?还是现浇曲梁桥?
如果是现浇曲梁桥,就是曲梁曲做,那基本上没什么有限制,布孔更多考虑一般条件,比如跨越障碍物的限制。
如果是装配式多梁桥,那得考虑矢距给主梁带来的影响。再说,这种桥最大跨径基本都是40m,少数可能达到50m。
这得结合梁型,小箱梁 空心板 T梁的悬臂端来考虑,不是简单的这么一个简单关系所能概括的。

评分

参与人数 1堡币 +3 收起 理由
YXfeifei + 3 赞一个!

查看全部评分

举报 回复
170899506 发表于 2012-8-21 18:06:47

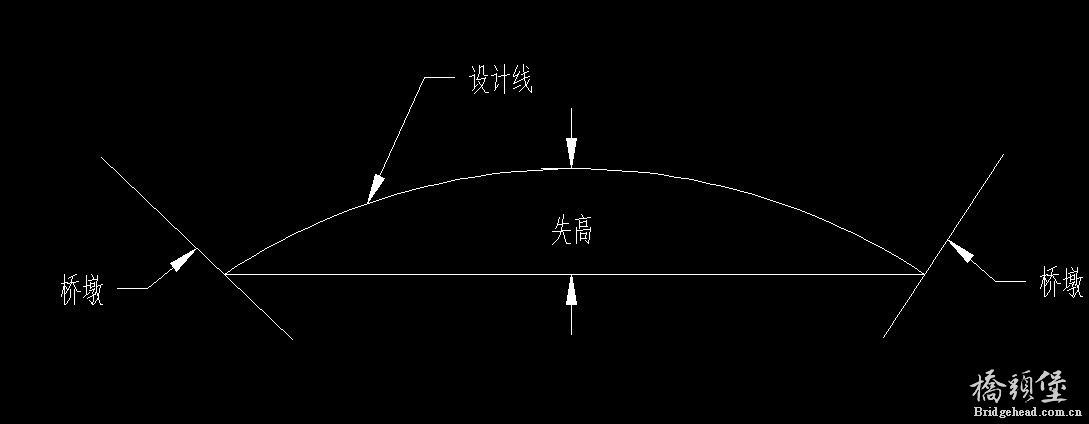

现浇曲梁相邻墩的连线,失高对布孔有没有限制。 未命名.jpg

点评

没听说有。计算通过就OK 。  发表于 2012-8-22 09:43
举报 回复
09011208 发表于 2012-9-17 12:29:02
矢高一般控制在30cm 之内,如果超过30cm ,就要考虑整个梁的平移了
举报 回复
liushui 发表于 2013-5-22 16:04:42
有两种作法,一种是确保桥梁的车行道范围可以包住道路的行车范围,另一种是通过调整边梁的悬臂长度来适应边缘线的曲线变化。
举报 回复
hsf001002 发表于 2013-6-19 15:19:51
希望对楼主有帮助
第六章 曲线梁桥.doc (516.5 KB, 下载次数: 205)

评分

参与人数 1堡币 +1 威望 +1 收起 理由
bridge-s + 1 + 1 鼓励下!

查看全部评分

举报 回复
