涵洞配筋疑问

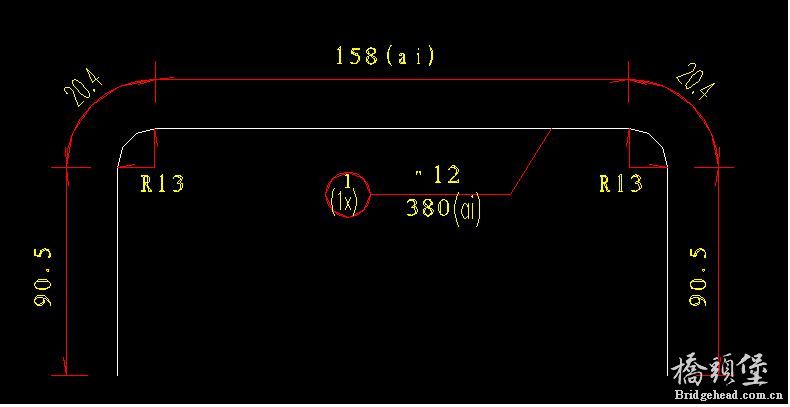

看了很多涵洞的图纸，一般1号钢筋为什么是倒圆角，而不是直角。

. z8 E3 a! }3 i' w& C- }有人帮忙解答一下吗，谢谢
. m. w6 @+ t" R! P

外层主筋在该处为凸角，钢筋弯折为直角或倒一定的圆角应该均可，看各个设计院的习惯吧！

即使是直角也有一个很小的半径的
3 S( s! l, r+ m7 m& M! t
9 ~9 t0 C6 K0 J+ v4 w4 _7 e. K) g你说的这个是箱涵的吧
  ~9 e+ j. @' e1 b* ]; j" k3 z
; P% C2 I' @" z

这个当然有考虑。这个是箱涵的配筋，顶板筋与腹板筋连成一个整体。
    第一、用圆角传力比用折线传力当然要优越，考虑结构钢筋受力的均衡性；
    第二、有相互提高锚固长度的作用，即顶板钢筋受力，锚固到腹板；腹板钢筋受力，锚固到顶板；
    第三、便于控制装模误差。

是箱涵，谢谢楼上几位解答，箱梁中也有类型的钢筋，一般都用直角，按理说，箱梁里也应该搞成圆角？

箱涵在倒角处弯矩较大，角点外层钢筋为受拉钢筋，做成圆角钢筋是为了满足抗拉的受力方向，理论上混凝土也应该是圆角的，但是为了方便施工一般都是直角而已。
箱梁的情况跟这个略有不同，你看到的箱梁横截面跟箱涵很相似，但是受力区别较大。箱梁主要是纵向受力，横向我们在计算桥面板时考虑，因为箱梁内室较小，负弯矩小，我们都是用普通钢筋保证负弯矩抗拉。在大箱梁里面如果箱室较大都需要配横向预应力钢筋。
3 D# b4 B5 t! S% l; A$ z从受力上分析，箱涵是四面受力的，小箱梁仅是纵向顶板受力，两者受力都不相同。箱涵是作为框架结构计算的，小箱梁仅仅是一种截面形式，在我们简支梁中可能选用的一种截面而已。
楼主可以去看看箱涵的计算过程，应该有很大帮助。
2 O1 K& d3 u; `0 Y5 M9 G

6楼讲得很详细，个人认为倒直倒圆对计算结果影响不大。但倒圆在理论上要好些。
