《城市桥梁抗震设计规范》中支座垫石的问题

“11.1.3过渡墩及桥台处的支座垫石不宜高于10cm，且顺桥向宜与墩、台最外边缘平齐”。
冲突点：采用橡胶支座的话，按《公路桥梁板式橡胶支座》8.2.1的规定：支座垫石应在10cm以上，且便于更换支座。
$ x3 C- ]% w7 p; ]6 B( ?3 G0 T问题一：若同时满足两个规范，支座垫石就只能用10cm高度了吗？
问题二：若顺桥向与墩台最外边缘平齐，空心板、小箱梁可以设小垫石，中间可以放置千斤顶，但上部采用T梁又如何更换支座呢？
3 a4 x! E$ y. B5 p请大家说一下各单位在执行这条规范的时候是怎么做的。

感觉这个规范和公路规范冲突了,公路支座规范，要求不低于10cm,但是这个不高于,两者的要求都满足，就必须是10cm.
. `- I' E1 w+ n6 i
公路支座规范,估计仅考虑了更换支座的需要
; I, H& f3 F# v: p9 \" L; t" u4 t# {) d城市规范,估计是仅考虑了抗震的时候，防止梁从支座垫石上落下来,砸坏了盖梁边缘，导致2次落梁吧?
) V/ |/ `2 t: r9 a' o6 T8 ?
" Y8 {, x5 w+ x% U: }目的不同，导致以上的问题1和2~

( H4 f3 }/ B, {/ x$ o, s% q

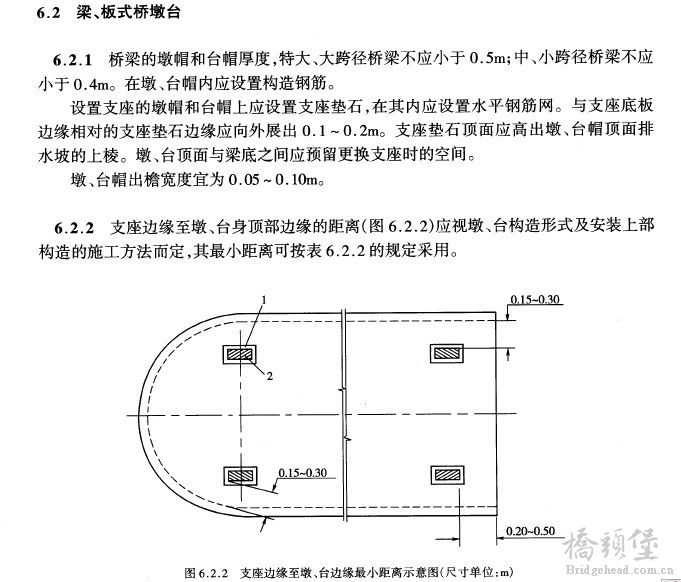

6 S8 L# K8 x- ?% N  _5 F! u. p1 a看了你提出的问题，我又查了一下有关的规范和书籍，确实这里有存在冲突的地方。但是公路规范基本与支座规范一致，就是城市规范不一样。请看下面的比较。而且公路规范要求支座垫石边缘与墩台边缘要有一定的距离，而城市规范要求平齐，有点冲突，为什么？
  i' I) i2 Y- n) M

确实有点冲突，期待参与规范编写的人的解释？
那城市桥梁过渡墩和桥台设置垫石宽度不就和桥台和过渡墩同宽了，要达到最外边缘平齐的话。这个是否可以理解为有伸缩缝的地方都要这么设置，一般桥墩设置是不是可以不受此限制呢？多亏用词“宜”，特殊情况可以商量，呵呵！

一般按照：支座垫石10cm+支座3cm+预埋板1.5cm=14.5cm  这个高度是板底至盖梁顶的高差 已经可以满足更换支座的需要了。
, M2 G5 n, V$ ~6 C" ]) {5 Y: K大跨径桥梁一般支座垫石厚度都在10cm以上，太薄了是经不起承压，很容易就碎了，而且施工不宜控制浇筑质量。
" U0 e( x- y5 L: P# O* n4 Y5 K

你好，请问下一般更换支座所需要的空间高度是多少？

wlqwlq620 发表于 2015-1-3 17:56
' s% f. m; L, v你好，请问下一般更换支座所需要的空间高度是多少？

$ I0 Y. _4 {: N! ]1 n% i占楼同问。千斤顶所需要的平面位置宽度是多少呢？支座垫石边缘距离盖梁边缘至少留多少宽度才能放下一般千斤顶？
8 L/ ]2 N: {6 a* t$ N
+ L2 F! u0 V7 w3 x4 o

# Q( {# m# ^) l$ F: T. {# P

城市桥梁规范在更新。施工规范没更新

支座垫石设置，我们建议不低于10公分，但是实际情况都可以调整。当遇到同一墩柱选用不同型号支座时，小支座对应垫石要加厚。当然我们也遇到特殊情况，去掉垫石。
