桥墩水平力的分配

   这两个图片是通规上的第三条和第四条，

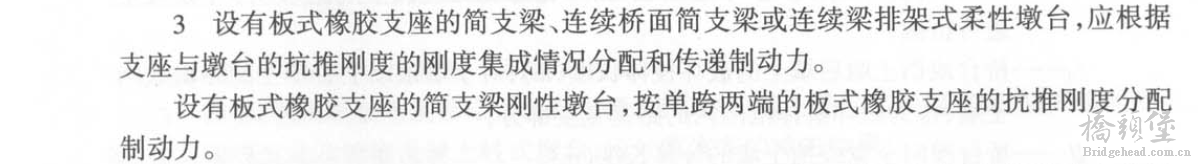

9 A% L# e# O9 p! }1   第三条讲的是板式支座和柔性墩，水平力的分配，那个哪些桥墩算是柔性墩呢？哪些是刚性墩呢？

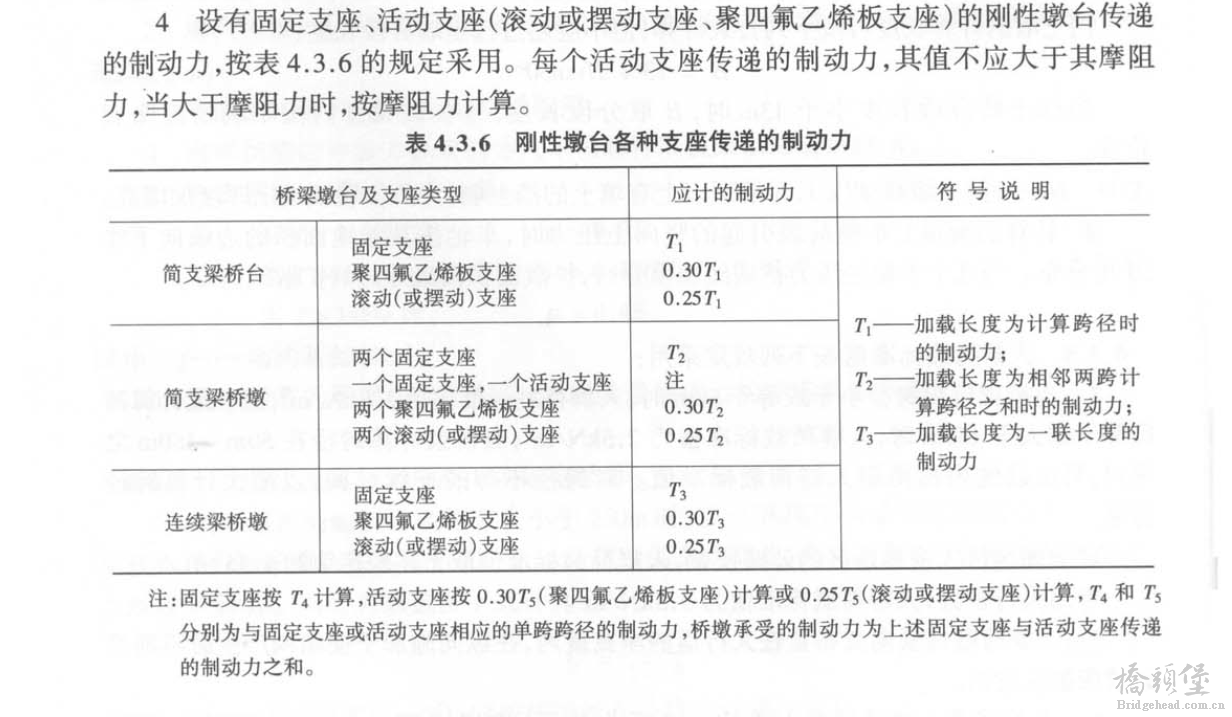

2   规范4.3.6的那个表刚性墩台各种支座传递的制动力  ，这个是否是讲的板式支座？不包括盆式支座呢？如  4   设有固定支座、活动支座（滚动支座或者摆动支座、聚四氟乙烯板式支座）的刚性墩台，此处条款就没讲到盆式支座的活动支座，条款的活动支座就没讲到盆式支座的活动支座，由此是否认为这个第四条不包括盆式座的呢？
; U0 m  B3 N! q! l1 A/ o! ~( Y3  请问盆式支座的连续梁的桥墩，温度力和制动力都是怎么分配呢？
9 g# \" u. {: {  y  欢迎大家踊跃讨论
: D# r9 V# X" i$ d0 Y1 V2 h

问题专家又看到你了  帮你顶一下~~

平常我们设计是这样考虑的，不管刚性柔性，反正与支座一起考虑组合刚度。
9 [/ _7 [3 F4 n- E+ J. D/ b: h    表中表示刚性桥墩是将桥墩看成钢臂，这是近似计算；实际上桥墩也会在制动力作用下产生变形；
    第二点就说得非常清楚，还是按桥墩与支座的组合刚度来计算每个墩制动力分配。例如：设制动力是100，有四个桥墩，各个桥墩与这个桥墩上面的支座的组合刚度分别为：K1，K2，K3，K4，桥墩总刚度为KK，那么制动力Hi分配是：H1=100/KK×K1，H2=100/KK×K2，H3=100/KK×K3，H4=100/KK×K4。其实计算也很简单，不知我说清楚了没有。

旭日东升 发表于 2012-5-7 19:01

7 b- N# |1 r! u+ T7 h5 S5 }
登录/注册后可看大图

平常我们设计是这样考虑的，不管刚性柔性，反正与支座一起考虑组合刚度。
# [) Y8 J+ K$ c2 `    表中表示刚性桥墩是将桥墩看 ...

谢谢版本，请问4.3.6那个表包括盆式支座的情况吗

wuhandaxue 发表于 2012-5-7 19:08

) v0 D) t% }. M
登录/注册后可看大图

谢谢版本，请问4.3.6那个表包括盆式支座的情况吗

% u1 C5 z: @( m% y8 I4 I只要是支座都包括。你想想看，这种水平力计算原理就知道了。

如果是盆式支座，简化计算嘛，固定支座由制动力控制，滑动支座由支座摩阻力控制
$ h6 ?) b! K$ u: b如果是板式支座，桥梁通解决吧

对于纵桥向水平力分配较精确的算法是，将各联总水平力按各墩台的刚度进行分配。当各联中已设置了一个或多个活动支座，当这些支座上承担不了分配到的力时，已经发生滑动，该墩台已经不能再提供刚度承担分配任务了。实际结构其余墩台(非活动支座)承担的力将大于一次性的分配结果，因为它还要分担那些已经卸载(发生滑动的支座)的墩台没有承担的力，仍采用一次分配后的计算结果将是偏不安全的。因此，需进行重分配的计算方法，即在第一次分配时，假定各支座不发生滑动，分配后判断那些发生滑动的支座，将这些墩台排除于计算模型之外，同时将摩阻力反向作用于上部结构上，在新建的模型中重新计算，再次执行判断，直至整个结构达到平衡。
