挡块应该高出主梁底面多少厘米？

陌上花开... 发表于 2012-4-21 11:10:54 | 显示全部楼层 | 阅读模式
设计的时候 挡块顶面应该高出主梁底面多少厘米？（当然垫石 支座引起的高度要另外加到挡块高度里面）) i3 }8 Q: ]$ _# i+ v3 W4 E. F. S
规范上有明确要求吗？
使用道具 举报 回复
精彩评论倒序浏览

9466查看10评论

jerry_shen... 发表于 2012-4-21 16:58:50
挡块主要是为了抗震的吧，允许其剪切破坏起到耗散能量的作用，以防落梁的。我还真没找到相关的规范要求。同求！
举报 回复
旭日东升... 发表于 2012-4-22 17:20:13

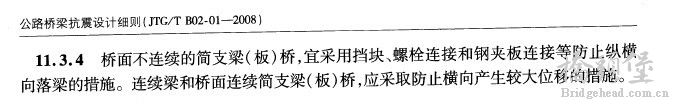

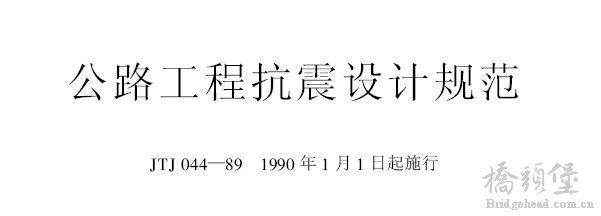

对于这个问题，新老规范都没有提出具体尺寸是多少。估计是某一个设计人员第一次做设计时，想到一个尺寸，后来者就一直沿用了。久而久之，大家都习惯了。只有今天你提出来了。看来你是个喜欢探求结果的人。
( \6 Q) s! u, |. Q+ r! p; u

点评

陌上花开
谢谢！ 我这人比较较真 喜欢刨根问底！  发表于 2012-5-29 14:26
举报 回复
陌上花开... 发表于 2012-4-23 08:23:09
你的推理真有意思：）
举报 回复
陌上花开... 发表于 2012-5-29 14:24:29
那大家都习惯怎么取值得呢？6 f. Q( p/ Q  ]" u
比如 空心板挡块高度是多少？4 j9 V9 i/ }- j+ Q. q' Y% c
箱梁？T梁呢？
1 X* V% {; S) }( {' P
& E! N6 i7 |  H9 H2 B$ n, N7 n  e大家都有一个经验值吧

点评

旭日东升
这个还不会操作？下载后在图片里放大就完了。  发表于 2012-5-29 14:48
举报 回复
旭日东升... 发表于 2012-5-29 14:42:52
陌上花开 发表于 2012-5-29 14:24
  P9 y" `, r2 x

登录/注册后可看大图
/ f2 z! y' [: U0 H( W' U
那大家都习惯怎么取值得呢？
0 O$ v7 A% l8 V# e* _比如 空心板挡块高度是多少？( a% m+ S. C( ?/ {
箱梁？T梁呢？
, d; u4 \7 x/ Z7 D0 A# s
我这里有一个设计图，地震烈度7度，30米T梁的（引桥），80米连续梁（主桥）。4 `( q  }) P; ~7 y% x* L

点评

陌上花开
这个图上都是50厘米  发表于 2012-5-29 14:56
陌上花开
看不清楚 啊 你直接告诉我是多少不就得了  发表于 2012-5-29 14:45
举报 回复
seulqs 发表于 2012-6-5 15:15:45
对于小箱梁，我们支垫组合高度差不多30-40cm.5 N% h5 C! M2 u0 P1 S1 ]+ o( O9 p3 B
这个挡块高出盖梁顶面60cm，50cm估计也没啥。
举报 回复
陌上花开... 发表于 2012-6-8 16:06:02
最近听同事说
3 V: |- z( a% e+ J# {4 N专家最近审查 提出 挡块高度 不小于梁高/2，且不大于60厘米
; q5 h9 I5 }  \% A: [, Z( l当然对于那些垫石很高 另外考虑
举报 回复
cf521yy 发表于 2013-2-28 00:07:45
哦我也来学习了。。。。。。。
举报 回复
dongd 发表于 2013-2-28 08:09:53
陌上花开 发表于 2012-6-8 16:06

9 a  |* `; A; G5 O9 @
登录/注册后可看大图
! d' R. a3 M8 i, z6 g6 C% j
最近听同事说
. |# _) b8 @  U4 G+ Q  s专家最近审查 提出 挡块高度 不小于梁高/2，且不大于60厘米
8 D  |* K" W  T当然对于那些垫石很高 另外 ...

) V6 ~8 _" @  m" T3 ~) f5 o, V惯用值基本都在这个区间，这个应该看做构造措施进行细化
举报 回复
