30+22.5跨高速公路砼箱梁人行天桥

jld117 · 发表于 2012-4-4 15:01:24

本人几年前做的一个人行天桥
本桥上部结构为采用墩梁固结的T形刚构，跨径为（30+22.5）m，桥宽3.5m；中墩与梁固结。下部结构桥墩采用薄壁墩，人工挖孔桩基础，桩基属于嵌岩桩，桩底须进入中风化泥岩不小于3m；0号桥台为U型重力式桥台，2号桥台为坐板式桥台，桥台基底地基承载能力不小于400kPa；桥面横坡由铺装混凝土厚度调整形成，桥面纵坡由箱梁于墩顶弯折形成。

jld117 · 发表于 2012-4-4 15:08:33

主要特色，是墩梁固结的T形刚构。

jld117 · 发表于 2012-4-4 15:19:14

C:\Documents and Settings\Administrator.CDCCED576036474\桌面\人行天桥30+22.5\1.jpg

jld117 · 发表于 2012-4-4 15:20:53

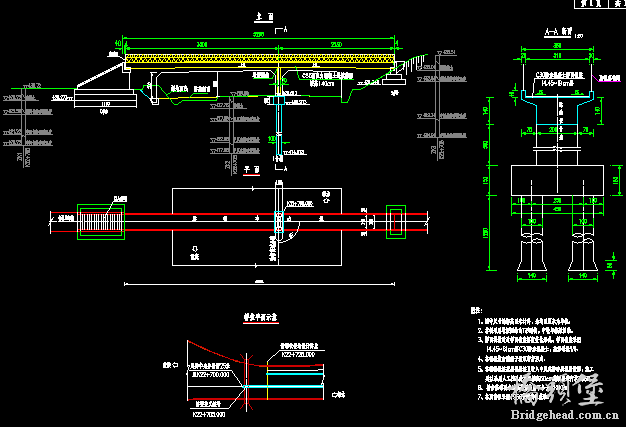

桥型图，，，，，，，，，，，，，，，，，，，，，，

akusil · 发表于 2012-4-8 12:11:42

为何要墩梁固结？请指点迷津~~

智小谋城... · 发表于 2012-4-13 22:04:30

有没有包括旁边人行梯步的图纸呢？

gxdxtmlq · 发表于 2012-4-13 23:16:47

哈哈，谢谢共享！！！！！

283657961 · 发表于 2013-5-10 16:20:05

介绍不够全面，下下来发现用不上
