如此的钢箱截面在MIDAS中怎么模拟？

Angel · 发表于 2007-4-8 20:54:22

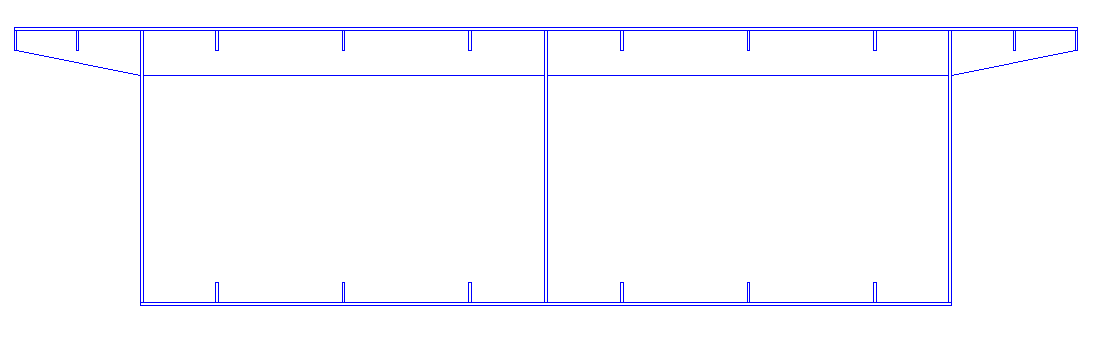

各位观众：本人遇到一个问题：有个带纵横向加紧肋的钢箱梁，如图：

计算时我是用的SPC截面特性计算器计算后输入的数值截面特性，
可总觉得有些不很妥切。
不知大家都是怎么处理的？

tumuxm · 发表于 2007-4-9 11:43:09

横向加劲肋另外考虑了

qjgw · 发表于 2007-4-11 09:26:31

这种截面一般在midas中spc计算器中计算不出来，建议先用autocad计算截面特性，然后数值输入midas

logi · 发表于 2007-4-24 18:44:10

我也做过这个，个人认为，不能用spc来计算

独自等待... · 发表于 2007-4-25 07:07:09

可以用线条厚度计算截面特性
很准确

CQQJZY · 发表于 2007-10-16 16:14:14

支持tumuxm的说法横隔板需要另外考虑

fanney617 · 发表于 2007-10-17 17:05:29

同意5楼观点，不过注意抗扭刚度得修正

LVJIVIP1 · 发表于 2007-10-19 13:00:19

能不能具体的说一说如何和修正抗扭刚度

LVJIVIP1 · 发表于 2007-10-19 13:01:47

还有，因为我是初学midas，楼主能不能具体的解释一下什么是线条法，谢谢

chouser · 发表于 2007-11-6 17:39:51

用line方法进行薄壁结构计算截面计算时，需要注意到是闭口结构需要定义闭口环，不然的话在计算抗扭刚度的时候是会出错的。其他你按照实际的板厚进行定义即可。另外你也可以用plane计算截面，但是需要把网格的第大小划小一点。

wamv1907 · 发表于 2007-12-26 16:26:34

我感觉用SPC可以,我就用过.....

chen19yu83 · 发表于 2008-11-3 10:59:22

这个东西我做过，将模型化成线导入midas的spc中，这时不要用SPC里面的PLANE，要用LINE来计算，分别输入各个板以及加劲肋的宽度就可以计算出其截面特性。

xiaoyu · 发表于 2008-11-3 16:55:05

可以导入DXF文件,

数值输入
