ANSYS梁截面网格快速划分技术

各位从事ANSYS建模的同仁们：

大家好！我是中铁科技研究群群主，热诚欢迎大家加入中铁科技研究群（208505989）！

本人编制的CMTA软件正在推广应用，可以说，CMTA这个小程序对于建立实体模型和板壳单元起着非常好的辅助作用，当然前提是你的MIDAS要非常熟练，总而言之，MIDAS的实体建模功能是非常快速的，只要使用点-线-面-体单元扩展功能及联合三维CAD使用，那么在MIDAS中建立实体及板壳模型是非常迅速和快捷的，MIDAS有组功能，选取操作也是很人性化，所以说，这方面MIDAS有着ANSYS不能比拟的优势。所以说，实体或者板壳单元在MIDAS中建立出来之后，使用CMTA小程序即可转换为ANSYS命令流，可以说建模是事半功倍！

那么现在我们来看下，使用CMTA程序对建立梁单元有什么快捷之处。

请看图中斜腹板单箱单室箱梁截面，在很多情况下要求把箱梁进行映射划分，也就是说要求箱梁截面网格是规则的，或者说有时候需要某个高度的截面应力。如果要把这个箱梁截面进行映射划分，那么就需要进行切分，将不规则截面切分为多个规则的四边形，如果这个截面是竖直腹板还算好办，但是对于这种斜腹板，其难度可想而知，就算可以，那么你需要移动坐标，翻转坐标面进行切分，是比较复杂的，往往在截面划分这里就非常麻烦，占用大量时间。

现在，我使用我的办法来划分这个箱梁截面，大家来看看这种方法的速度怎么样。

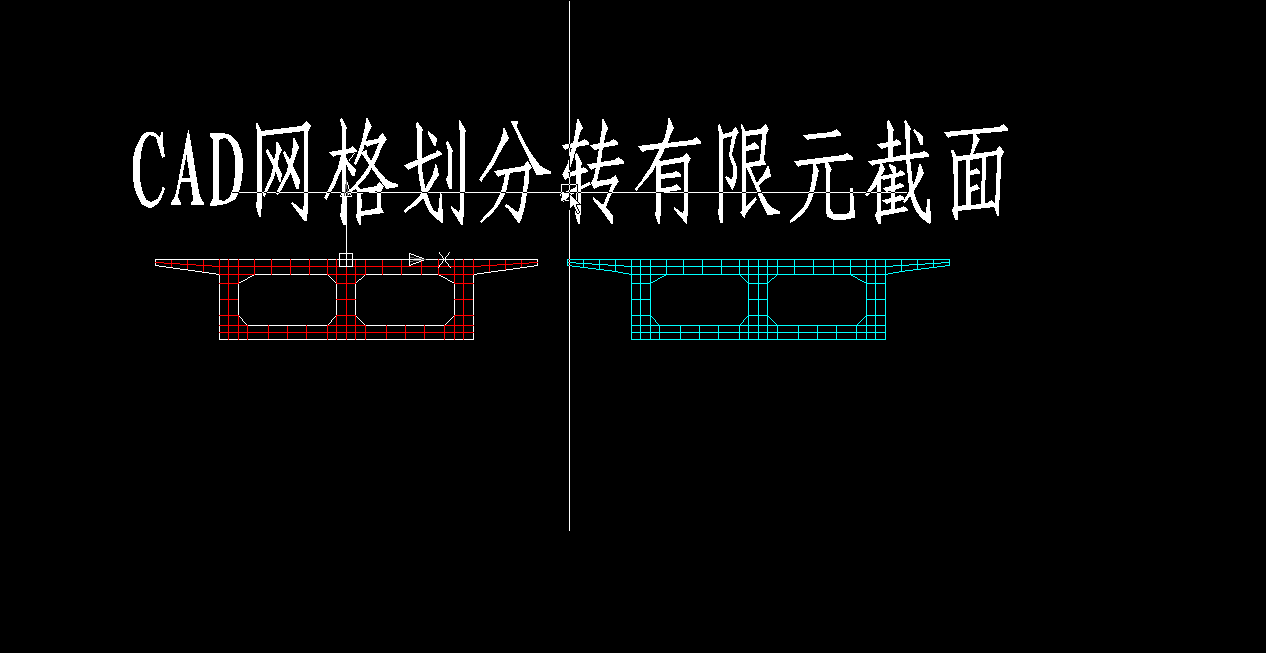

（1）打开CAD，绘制一半箱梁截面轮廓，在CAD中划分箱梁网格。

然后对称，箱梁网格在CAD划分完毕。

将文件另存为“箱梁.DXF”。

（2）打开MIDAS软件，导入“箱梁.DXF。”

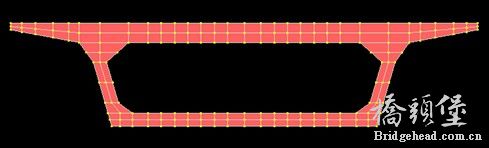

然后建立板单元，将框架全部连接成板单元。

导出MCT文件，名为箱梁.MCT。

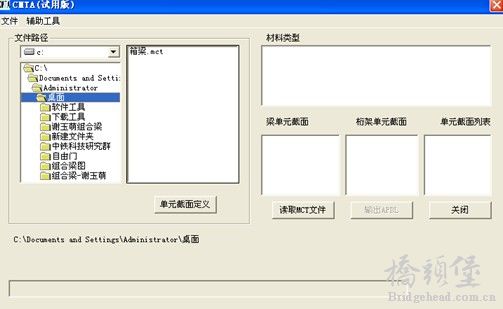

（3）打开CMTA程序。

单击“单元截面定义”

在主界面单击“箱梁.mct”，在单元截面定义界面单击添加，那么文件被加入界面里，单击“输出截面文件”,另存为section.txt。

Section.txt里面便是箱梁截面划分的命令流，如果有很多截面，你可以添加很多mct文件，批量输出，会存到一个文本文档里，然后导入ANSYS里面。

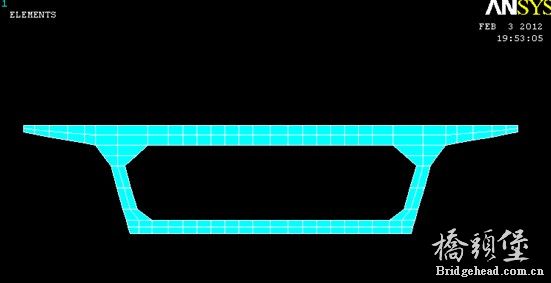

这个箱梁截面网格划分与CAD里划分是一致的，这个箱梁截面划分最多只需要10分钟而已，如果采用APDL命令流的切分办法，则远远不止10分钟，可能半小时或者更多。

越是复杂截面，如单箱三室的，采用本办法的效率更高明显，节省时间更多。

谢谢大家！2012年2月

中铁科技研究群竭诚为您提供技术咨询及服务

精心设计 精心施工 精心研究

好帖子  最好做成HELP 放到文件里 呵呵

leeleelee 发表于 2012-2-6 09:28


登录/注册后可看大图

楼主真牛人…………
弱弱地问一下，如果是用MIDAS来计算而不用ANSYS的话，数据准不准？

可以说，如果你是做桥梁设计的话，MIDAS已经够用了，数据也是可靠的，但是有些模型吧，确实需要ANSYS来算

很不错的帖子，非常实用，楼主牛人

楼主真牛人…………
弱弱地问一下，如果是用MIDAS来计算而不用ANSYS的话，数据准不准？

这个软件在哪？

何必走弯路那？？

高手，真希望自己能像楼主一样

这个软件能共享下么，？

进来了解一下，能用一下该软件吗？

不错的贴吧，真心赞！！！！！！！！

请教一下，cmta小程序去哪下载？

123523058 发表于 2012-11-17 12:35
何必走弯路那？？

求指教，望回复，谢谢~
