求1-2*9.5米的框架涵图纸

! k8 p0 q; s8 _# N( k! J$ L

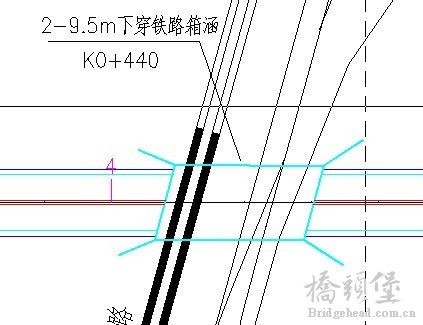

" j5 Y- p2 }0 L 求1-2*9.5米的框架涵  如下图的

这是框构哈，你要什么施工形式的哈，是现浇的还是顶进的？

现浇  下穿铁路     谢谢啊

铁路部门 会同意 现浇？

trueghost 发表于 2011-11-2 20:59

9 M0 {1 `  `+ b( p$ F" C8 ]- \
登录/注册后可看大图

铁路部门 会同意 现浇？

下穿铁路的。上面是公路。

城市里做下穿铁路的地道桥，铁路部门一般只批顶推法施工。

进来学习学习.!给个详细讲解就会同意的应该!

你告诉我大概的工况，我帮你算一下，出一张图，qq：774350296

我也真要做这种结构的，只是自己也不是很懂

如果是现浇需要架空铁路，根据你的断面箱顶宽22米，并带有一定的斜交角度，线路加固相当困难，现在铁路对安全抓得特别重，不会同意你采用现浇的，当然在铁路部门有关系就不一定了。
. [; v! V' S# W" o3 n: R. e我觉得还是采用顶进施工好一些，铁路局也更易接受，为便于线路加固，做成2孔分离式的框架桥，先后两次顶进
多孔较大的框架采用多次顶进的方式在铁路上也做得较多。
