计算截面特性的4种电算方法

hewenlong2... · 发表于 2011-10-9 19:20:41

本帖最后由 hewenlong2008 于 2011-10-9 19:24 编辑

截面特性是桥梁上部结构分析的前提。截面特性的计算可以依据材料力学的公式用分块的方法计算，这是手算的一种基本功。我总结了以下4种电算的方法，以供参考，以部通用图8m空心板中板截面为例：

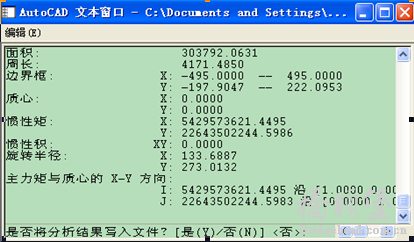

1.Auto CAD

这是最简单的方法。首先将截面图形用reg命令生成面域（当然，有空洞的截面要用subtract命令求内外面域的差）；然后第一次用massprop求得截面质心的坐标，将截面质心move到CAD的原点；再次用massprop获得截面特性。

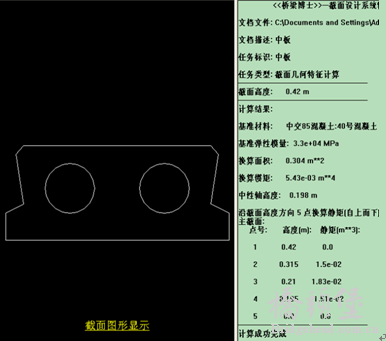

2.桥博

新建项目组，右键创建项目，在输入单元信息中右键导入dxf文件，并存为sec文件；右键新建项目组，新建截面设计sds文件，导入刚才做好的sec文件，显示结果即可。

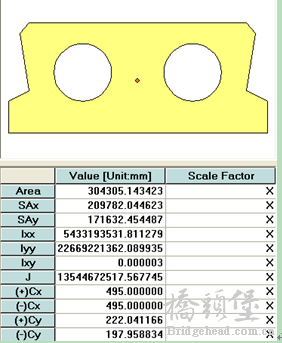

3.Midas SPC

使用Midas SPC计算器方便快捷，具体过程不再赘述，推荐看midas软件资料中的SPC计算器说明和对应的视频。

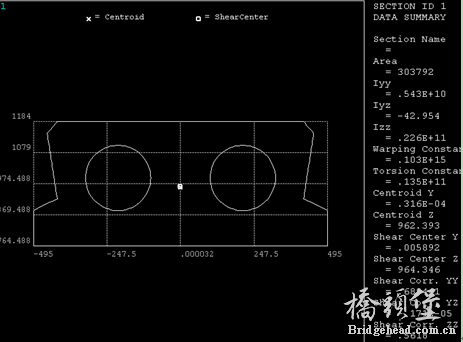

4.ANSYS

其实ANSYS并没用提供专门计算截面特性的模块，很多喜欢编程的人通过编程和ANSYS内部命令流驱动ANSYS进行截面计算，具体操作不讲了，也不推荐用这种麻烦的方法。

综上所述，使用MIDAS计算截面特性，不仅可以计算抗弯惯性矩和抗扭惯性矩，而且简单方便，推荐使用这种方法。

lzlrz2001 · 发表于 2011-10-11 10:52:36

midas SPC还是很方便的，功能也比较全面。

yulong爱 · 发表于 2011-10-11 09:00:56

hewenlong2008 发表于 2011-10-10 16:43

登录/注册后可看大图

你指的是基于什么平台的，ansys？

vb c语言类得

wendy007 · 发表于 2011-10-9 20:02:38

以上方法基本都知道，我还以为有啥新玩意呢！

yulong爱 · 发表于 2011-10-10 14:57:06

楼主能不能提供一些编程计算截面特性的源代码？

hewenlong2... · 发表于 2011-10-10 09:38:36

对于像钢箱梁这样的薄壁闭口截面，用midas方便一些，ansys也可以

hewenlong2... · 发表于 2011-10-10 16:43:53

yulong爱发表于 2011-10-10 14:57

登录/注册后可看大图

楼主能不能提供一些编程计算截面特性的源代码？

你指的是基于什么平台的，ansys？

ldhltw · 发表于 2011-10-9 21:51:29

对于复杂截面，还是的用ansys来计算截面特性
比如带有U型肋的钢梁截面，用midas处理不是很方便的。

jacky_2046 · 发表于 2011-10-9 20:17:04

这个都知道不过还是感谢楼主的奉献

PhantomFox · 发表于 2012-2-1 12:33:50

几种计算结果之间，还是有些差别的，不知道楼主做过这方面研究没？我曾经比较了一下这四种软件的计算结果，都不尽相同。

wellhero · 发表于 2012-2-1 14:49:20

同意。简单好用、结果准确全面是王道

cqsaint · 发表于 2012-2-5 10:27:30

集中计算是不相同的，我也计算过。

guitar0072 · 发表于 2012-2-5 11:24:40

第一种方法是用的最多的，也最快的，呵呵
在结合具体的软件时可以采用后面的方法，因为现在的电算软件基本上都有导入CAD的DXF文件功能。

诸葛祭2011... · 发表于 2012-3-7 21:57:21

谢谢楼主，又学会了一招
