向有施工经验的朋友请教问题。

crui · 发表于 2011-9-10 21:41:42

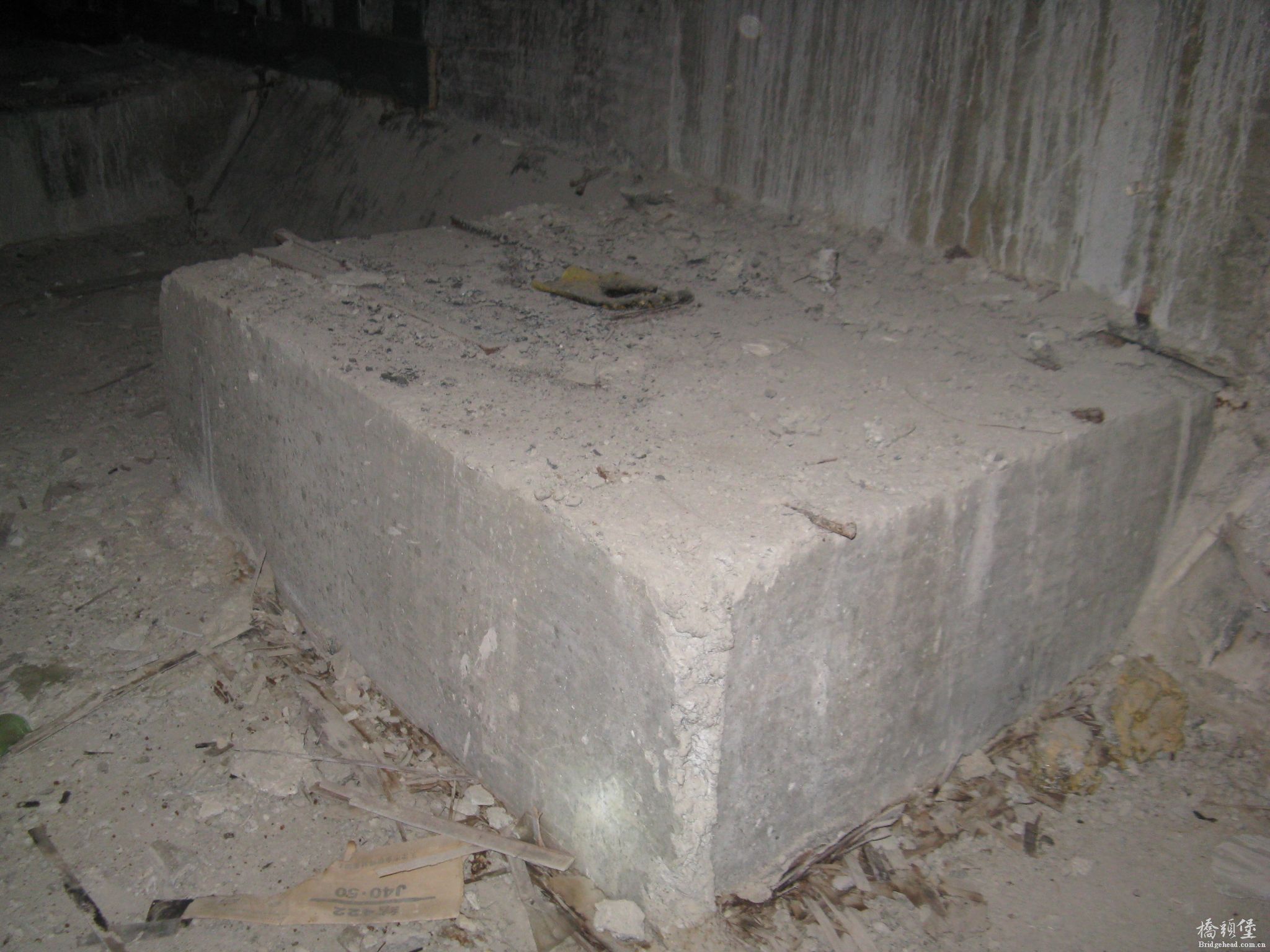

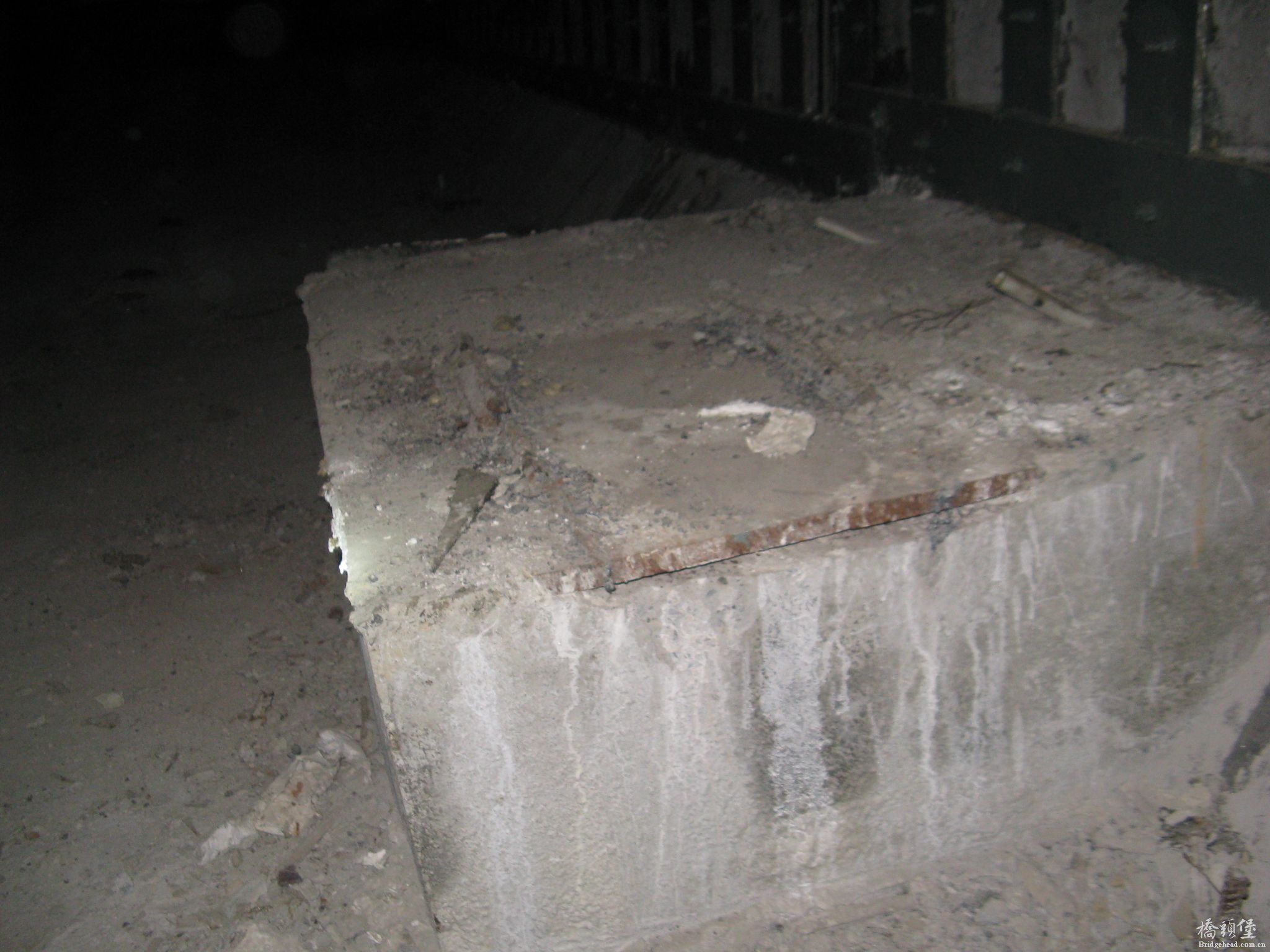

请问一下一个预应力连续梁三跨的，在和垄断左右两侧可以看见四个这样的混凝土四方块，不晓得是干什么的？有没有人知道的，指点一下。

是不是预应力钢筋的张拉台座啊，或者是和垄断合拢的时候用来支撑挂篮的，又或者是不是合拢是临时固定用的。

lzk30102 · 发表于 2011-9-10 23:00:25

是底板预应力钢束锚固用的吧，因为部分预应力钢束弯曲角度较大，锚头只能在底板外面

kinging007 · 发表于 2011-9-11 10:20:25

嗯，学习的，谢谢~

greetingpi... · 发表于 2011-9-11 11:34:37

本帖最后由 greetingpine 于 2011-9-11 11:40 编辑

二楼的说法应该不对吧这个是合拢时对合拢段外置式劲性骨架进行锚固锁定的底座，也就是合拢段设置有外置式劲性骨架事，梁段是通过这个台座内的预埋钢板或钢筋与外置式劲性骨架焊接锚固从而锁定合拢段两侧的，当然了，有的桥只设置了内劲性骨架（埋置在箱梁截面内）时，就没有这个底座了，常见于中跨合拢段两侧，一般都是设置有4个这样的底座，合拢段两侧对称布置。这些不一定非要是做施工的才晓得，做设计的应该了解的常识了

syky86 · 发表于 2011-9-12 12:03:52

greetingpine 发表于 2011-9-11 11:34
7 z. H5 ~+ ^; h4 O! a

登录/注册后可看大图
5 S5 S8 ~9 h$ c3 L/ v
二楼的说法应该不对吧这个是合拢时对合拢段外置式劲性骨架进行锚固锁定的底座，也就是合拢段设置有外置式劲 ...

正解。还记得邓文中院士说过，中国人有人毛病，就是把设计和施工分的很开，不考虑施工的设计是不现实的，同样施工人员也应该了解设计者的思路，才能更好的施工

crui · 发表于 2011-9-12 21:55:49

greetingpine 发表于 2011-9-11 11:34
9 V* P$ ]4 j$ G

登录/注册后可看大图
' s/ m# x6 J/ ]/ h P
二楼的说法应该不对吧这个是合拢时对合拢段外置式劲性骨架进行锚固锁定的底座，也就是合拢段设置有外置式劲 ...

外置式劲性骨架是什么东西啊？能不能麻烦你详细一点说明一下，非常感谢。请教了，确实不懂。

腾哥 · 发表于 2012-3-8 11:48:42

这个是合拢时对合拢段外置式劲性骨架进行锚固锁定的底座

陌上花开... · 发表于 2012-3-8 20:32:00

同意4楼的说法
我们之前做的一个刚构桥原设计用的内置式劲性骨架，后来业主让改成外置式的了
就设置了图示的混凝土块
不过没见过实物
第一眼我还看出来
