非线性分析的荷载位移曲线，欢迎讨论！

fengjunqiu · 发表于 2011-8-9 12:31:11

做完一个组合结构的ansys非线性分析，得到荷载位移曲线如图，屈服后的曲线出现不光滑，然后调大了荷载步，加密了加载点和中支座处的网格，但是得出来的曲线还是一样，不知道错在哪，是一个2*2500mm的部分预应力连续组合梁！欢迎讨论！

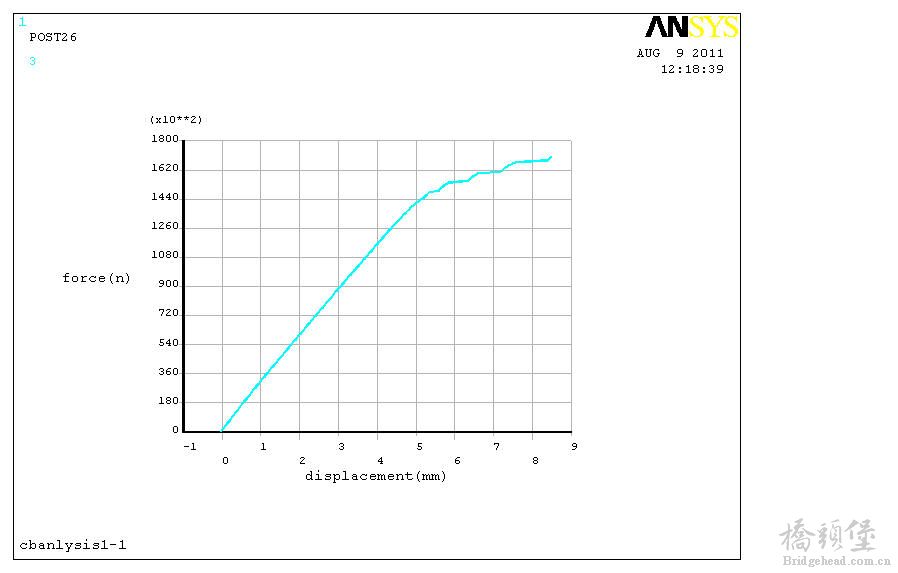

荷载位移曲线图

shain2004 · 发表于 2011-8-9 13:08:57

应该加大控制位移。。

fengjunqiu · 发表于 2011-8-9 18:39:24

shain2004 发表于 2011-8-9 13:08

登录/注册后可看大图

应该加大控制位移。。

应该没啥关系吧，我按力收敛控制的，已经收敛了，就是响应曲线后半程不太光滑

shain2004 · 发表于 2011-8-9 18:59:55

那你看看本构关系。。。
用力收敛的话，把单位力再加大些再看看。
一般用位移控制比较好！

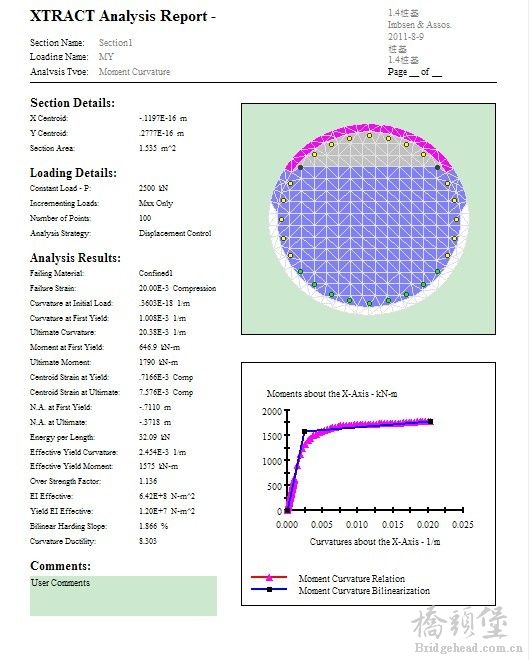

这是我做的

Arbu · 发表于 2011-8-10 09:35:53

楼上仁兄用的是什么软件？

cjcc · 发表于 2011-8-10 09:49:13

我觉得可能受到以下影响：
研究区域中混凝土和钢材的本构设置，
约束位置处材料的本构设置，
还有加载力的模拟，
收敛准则设定
建议采用位移加载

jacky_2046 · 发表于 2011-8-10 11:07:01

这个是计算精度的问题，用位移控制，你这个没有模拟出下降段，

cjcc · 发表于 2011-8-10 14:49:39

jacky_2046 发表于 2011-8-10 11:07

登录/注册后可看大图

这个是计算精度的问题，用位移控制，你这个没有模拟出下降段，

在模拟了焊钉的前提下，组合梁计算出下降段很难吧，老兄你弄出来过？

szg1999 · 发表于 2011-8-23 16:19:55

个人感觉这样的荷载位移曲线已经很好了，下降段在ANSYS中非常难以得到！

fengjunqiu · 发表于 2011-8-20 14:40:10

回家休息了10天有了，与世隔绝，呵呵！

fengjunqiu · 发表于 2011-8-20 14:43:55

cjcc 发表于 2011-8-10 14:49

登录/注册后可看大图

在模拟了焊钉的前提下，组合梁计算出下降段很难吧，老兄你弄出来过？

有道理，不过钢梁也没有下降段，只有混凝土的有，估计是我模拟了栓钉，现在改用共用节点试下，不知道能不能得出下降段，还有就是精度问题了，有待进一步验证

fengjunqiu · 发表于 2011-8-20 14:50:06

shain2004 发表于 2011-8-9 18:59

登录/注册后可看大图

那你看看本构关系。。。
用力收敛的话，把单位力再加大些再看看。
一般用位移控制比较好！

你的这个是啥结构，本构关系混凝土有模拟下降段，钢材是双折线，“用力收敛的话，把单位力再加大些”这个求解释
