桥梁大师中变垫石调整横坡的计算公式有误？

  以前一直用桥梁通出图，正好单位有个桥梁大师的正版狗，刚开始折腾桥梁大师，惊叹功能强大，也发现很不便利的地方，总是难以尽善尽美
1、高程计算问题
设计桩号K1+230，单幅五片小箱梁，双向2%的坡度，盖梁水平，以垫石高度来调整坡度，设计线为桥梁中心线，
设计高程：986.287（模型计算数据和手算一直）
桥面铺装0.17m
箱梁1.2m
支座安装高度0.062m（GJZ250*350*52）
梁底到盖梁高度为0.174，~~~~~~~~~软件生成的结果：垫石高度依次为0.112（边梁）,0.170（中边梁）,0.229（中梁）与手算一致，可是盖梁顶的设计高程984.646， 手算的结果应该是986.287-0.17（铺装）-1.2（梁高）-0.062（支座安装高度）-0.229（中梁对应垫石高度）-0.229（中梁垫石高度）=984.626，不知道为什么会差了2cm
p.s.解决办法是可以把铺装层调整2cm，高程数据与理论一致，可毕竟不是正道

2：U型桥台方面
a。单幅桥双向坡时候，设置成台帽等截面且水平，靠垫石高度来调整背墙时，不能实现背墙双向坡，就抓瞎了，
b.U台没有耳墙，不能设置背墙配筋，有习惯背墙台帽一起配筋，实现不了；
c。还是U台背墙放坡和侧墙放坡不一致时候无法设置，设置保护高度时，固然可以背墙从台帽底放坡，侧墙放坡高度也做了调整，不符合作图习惯；
d、U型桥台，两侧耳墙长度不一致时，实现不了
3、桥墩方面
a、埋置深度对墩高设置不敏感，不能立改立现
b、盖梁配筋作图美观有待提高，盖梁设置骨架钢筋部分不能保存参数；
c、双墩不能现实一半的钢筋图建议可以设置精细模式自定义设置模式，可灵活调整间距，比如盖梁顶和底下，可以设置不同间距，比如3*12对应4*9
4、桥型图方面，布梁后，不能显示当前模型图的布梁结果，
5、挡块、垫石配筋可照顾不同作图习惯风格，

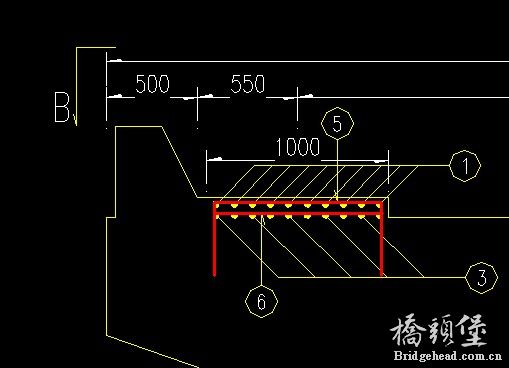

6.挡块用箍筋形式生成钢筋图，立面与侧面显示钢筋标注明显不一致
7.桥墩一般构造中显示垫石尺寸间距是好的，可是生成垫石配筋图就有错误，

8，U台垫石配筋图无法显示，为空文件，不知是否为bug

楼主研究的很深啊！值得学习！

呵呵，楼主研究确实有一定深度，但是针对第一个问题标高计算的情况恐怕是没有仔细研究：桥梁大师中对盖梁标高计算是有不同的控制参数的，首先需要明确你的支座个数——小箱梁横向是单个还是双个，顺桥向墩上是单个还是双个?楼主所言的垫石厚度是顺向单排还是双排的结果？其次，对于垫石的厚度是通过垫石顶标高减去对应位置盖梁标高得到的。再次，盖梁的标高可以控制为伸缩缝对应桩号控制高程，也可以设置为以支座对应的桩号为控制高程，两种不同的设置盖梁标高差值基本为（两个桩号的设计高程差）。
2、问题描述基本是U台需要完善以适应不同需求的。当然，很多时候U台的地方性特色较多，程序会尽可能考虑调整的意义后完善。
3、a:确定配置中是否控制了取整，如取整则埋深值调整范围在取整范围重合时结果标注是一致的；是否修改埋深后确定，以刷新模型；机器是否有足够资源刷新模型。
b：盖梁钢筋图的应用需要楼主熟悉，建议咨询下对程序比较熟悉的工程。如确有问题请联系我。
c：桥梁大师的盖梁钢筋图是以骨架为基础的，骨架间可以增加加强筋。
4、布梁完成后有“布梁模型”图纸的，请问楼主用的是什么版本的桥梁大师？
桥梁大师程序调整是结合大多数设计院的综合需求，个别特殊的形式需要用户手工修改调整。

58163226 发表于 2011-6-24 10:19


登录/注册后可看大图

呵呵，楼主研究确实有一定深度，但是针对第一个问题标高计算的情况恐怕是没有仔细研究：桥梁大师中对盖梁标 ...

请问“盖梁的标高可以控制为伸缩缝对应桩号控制高程，也可以设置为以支座对应的桩号为控制高程”，在大师中具体在哪里设置？对于伸缩墩盖梁，一般构造图中盖梁标高表是否指的是盖梁中心处标高抑或是伸缩缝中心处标高抑或是支座处的标高？个人感觉伸缩墩处盖梁标高计算与手算结果有偏差。谢谢！

绿绒球 发表于 2011-6-25 23:31


登录/注册后可看大图

请问“盖梁的标高可以控制为伸缩缝对应桩号控制高程，也可以设置为以支座对应的桩号为控制高程”，在大师 ...

[img]file:///C:/Documents%20and%20Settings/Chen.Chen/Application%20Data/Tencent/Users/58163226/QQ/WinTemp/RichOle/])()HB(UK[D)S13PLY9EA@A.jpg[/img] 工程陪住——出图控制——高程设置。不同的控制方式，选择的基准设计标高不一样，进而影响到盖梁的标高。
另请问，您用的是什么单位的锁？

绿绒球 发表于 2011-6-25 23:31


登录/注册后可看大图

请问“盖梁的标高可以控制为伸缩缝对应桩号控制高程，也可以设置为以支座对应的桩号为控制高程”，在大师 ...

工程控制——出图控制——高程设置。不同的控制基点直接影响到盖梁的设计标高起算高程。
另外，请问您用的是什么单位的锁？

研究的好深呀！佩服

58163226 发表于 2011-6-24 10:19


登录/注册后可看大图

呵呵，楼主研究确实有一定深度，但是针对第一个问题标高计算的情况恐怕是没有仔细研究：桥梁大师中对盖梁标 ...

最初提问：1、高程计算问题
设计桩号K1+230，单幅五片小箱梁，双向2%的坡度，盖梁水平，以垫石高度来调整坡度，设计线为桥梁中心线，
设计高程：986.287（模型计算数据和手算一直）
桥面铺装0.17m
箱梁1.2m
支座安装高度0.062m（GJZ250*350*52）
梁底到盖梁高度为0.174，~~~~~~~~~软件生成的结果：垫石高度依次为0.112（边梁）,0.170（中边梁）,0.229（中梁）与手算一致，可是盖梁顶的设计高程984.646， 手算的结果应该是986.287-0.17（铺装）-1.2（梁高）-0.062（支座安装高度）-0.229（中梁对应垫石高度）-0.229（中梁垫石高度）=984.626，不知道为什么会差了2cm
p.s.解决办法是可以把铺装层调整2cm，高程数据与理论一致，可毕竟不是正道

回复：桥梁大师中对盖梁标高计算是有不同的控制参数的，首先需要明确你的支座个数——小箱梁横向是单个还是双个，顺桥向墩上是单个还是双个?楼主所言的垫石厚度是顺向单排还是双排的结果？其次，对于垫石的厚度是通过垫石顶标高减去对应位置盖梁标高得到的。再次，盖梁的标高可以控制为伸缩缝对应桩号控制高程，也可以设置为以支座对应的桩号为控制高程，两种不同的设置盖梁标高差值基本为（两个桩号的设计高程差）。

确定信息：
  1、小箱梁每片箱梁横向为双支座，共用一个垫石，垫石高度水平；
  2、顺桥向墩上为单排支座；
  3、垫石的厚度是通过垫石顶标高减去对应位置盖梁标高得到的并无疑问
  4、对于简支变连续的小箱梁结构，“盖梁的标高可以控制为伸缩缝对应桩号控制高程，也可以设置为以支座对应的桩号为控制高程，”并无差别
5、还是追问一下，2cm的差别是共性还是个性？

rulangsky 发表于 2011-7-6 17:39


登录/注册后可看大图

最初提问：1、高程计算问题
设计桩号K1+230，单幅五片小箱梁，双向2%的坡度，盖梁水平，以垫石高度来调 ...

2cm当然是错误，请楼主跟我联系，说明使用的版本及单位，并请将工程给我检查。
谢谢
