关于30米箱梁梁端钢筋搭接的问题

quchunru_h... · 发表于 2011-6-2 16:47:25

在进行30米箱梁的施工过程中，图纸中标注箱梁底板主筋为20与25钢筋搭接组成，搭接长度1米，且接头布置在同一截面，规范中明确要求同一截面的钢筋接头数不应大于50%，而图纸中的同一截面钢筋接头数达到100%，与规范要求不符。

很难想通，求高手赐教。

roman007 · 发表于 2011-6-2 19:03:25

特殊情况，特殊处理，预制小箱梁没办法

quchunru_h... · 发表于 2011-6-2 20:54:56

roman007 发表于 2011-6-2 19:03

" S$ f2 t- x9 U% E
登录/注册后可看大图
! r0 c3 E' [) i f, A8 v) m; D
特殊情况，特殊处理，预制小箱梁没办法

这种情况下可以规范可以无视么？

guogaizhou... · 发表于 2011-6-4 22:21:49

规范说的是受拉区的钢筋，这里端部钢筋作用主要是抗支座处的剪切破坏，与规范没有原则上的冲突。

quchunru_h... · 发表于 2011-6-5 07:40:20

guogaizhou2010 发表于 2011-6-4 22:21

/ `. @, u* w: b; J( `$ j) A3 Y" {* j
登录/注册后可看大图

; c! A5 Q% t$ D规范说的是受拉区的钢筋，这里端部钢筋作用主要是抗支座处的剪切破坏，与规范没有原则上的冲突。

严格点说，箱梁底板应该全是受拉区。

zhouliangs... · 发表于 2011-6-5 13:50:23

支座处的底板是受压区

yanleeq197... · 发表于 2011-6-6 21:02:56

这个确实与规范不符，建议你和设计单位交流，可能是设计单位的失误。

quchunru_h... · 发表于 2011-6-7 08:02:28

zhouliangsd 发表于 2011-6-5 13:50
( L6 }7 p6 h6 n! w1 B

登录/注册后可看大图

' Y3 P. x" k* c; \! l支座处的底板是受压区

支座处的底板？桥墩2.5米范围内都算是支座么？

roman007 · 发表于 2011-6-11 09:37:00

先简支后结构连续的小箱梁，墩顶60cm后浇部分一般受压，只有温度、沉降等工况下缘受拉，故钢筋连接按受压处配筋方式

guogaizhou... · 发表于 2011-6-15 03:39:22

你说的是双筋吗？30米箱梁受拉主要是预应力钢束，部分抗拉采用普通钢筋，你的是不是2根主筋，1根弯起了，1根还是直的，弯起钢筋跨中连通共同抗弯？或者是跨中断开，斜截面抗剪的钢筋与抗拉钢筋焊接成骨架。

quchunru_h... · 发表于 2011-6-15 10:08:44

guogaizhou2010 发表于 2011-6-15 03:39

& r- x& d# u/ V4 ^
登录/注册后可看大图
, Y/ c# F9 D8 p+ u3 n
你说的是双筋吗？30米箱梁受拉主要是预应力钢束，部分抗拉采用普通钢筋，你的是不是2根主筋，1根弯起了，1根 ...

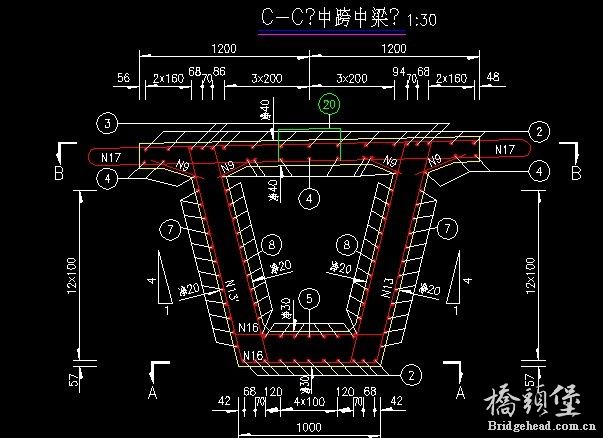

跨中

断点

如图并不是起弯的同一平面

陌上花开... · 发表于 2011-6-28 16:07:59

公路桥梁通用图 30m箱梁标准图中跨墩顶部位就是这么设计的
不知道为啥

腾哥 · 发表于 2012-3-6 10:48:59

这个要求不用手装配式构件哈
