长江桥中钢套箱施工照片

渔人 · 发表于 2011-5-26 10:06:05

长江大桥钢套箱施工照片

渔人 · 发表于 2011-5-26 10:07:13

呵呵，图片成功，继续啊！
还有隔60秒啊，这个设置不爽啊

渔人 · 发表于 2011-5-26 10:09:11

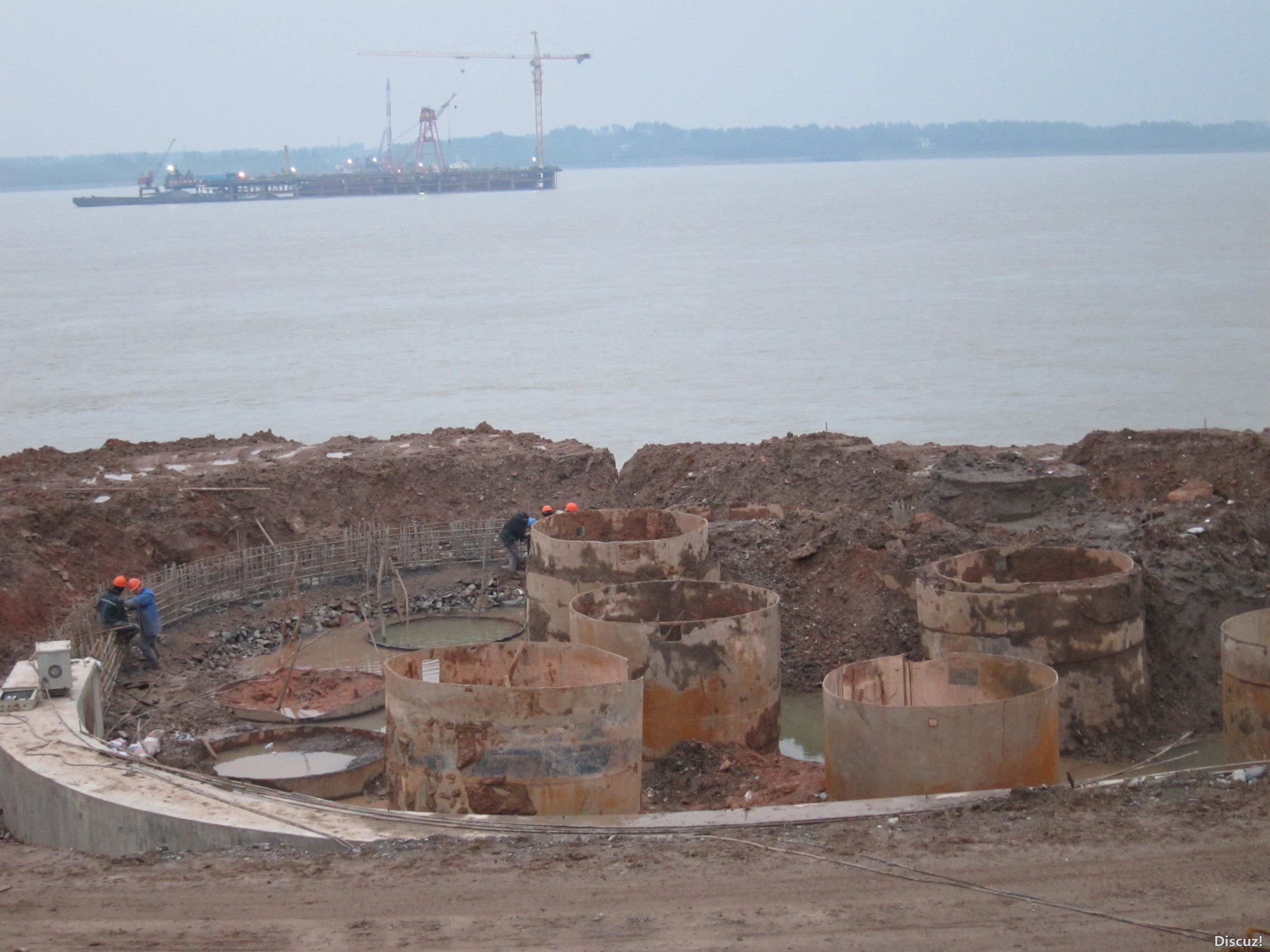

南塔在大堤坡脚平台上，施工采用帷幕桩防护。

渔人 · 发表于 2011-5-26 10:11:32

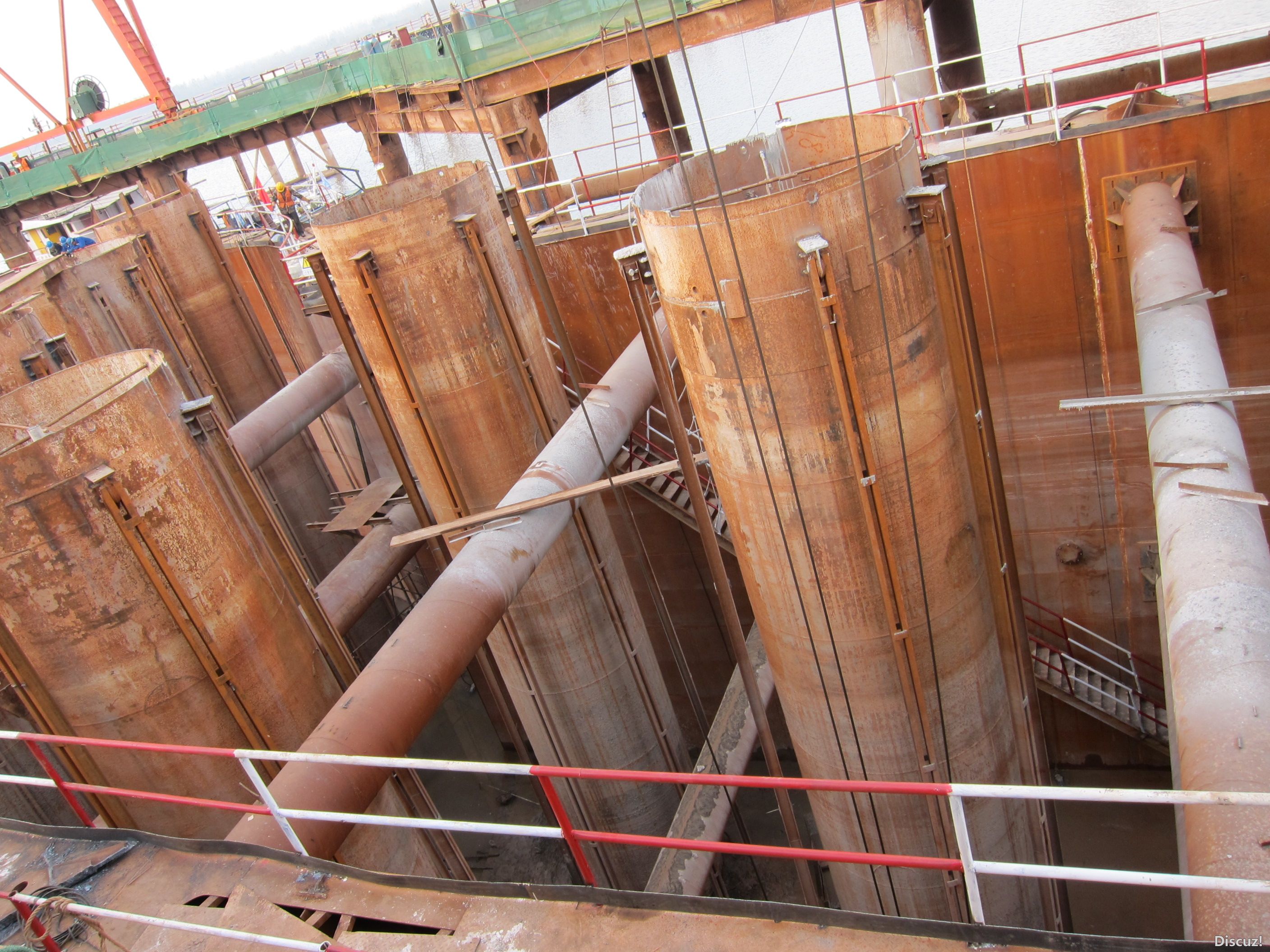

北塔钢吊箱封底后，拉压杆都已连接上了。

渔人 · 发表于 2011-5-26 10:12:42

此时水位较高，拉压杆承受压力，钢护筒受拉力。

渔人 · 发表于 2011-5-26 10:15:24

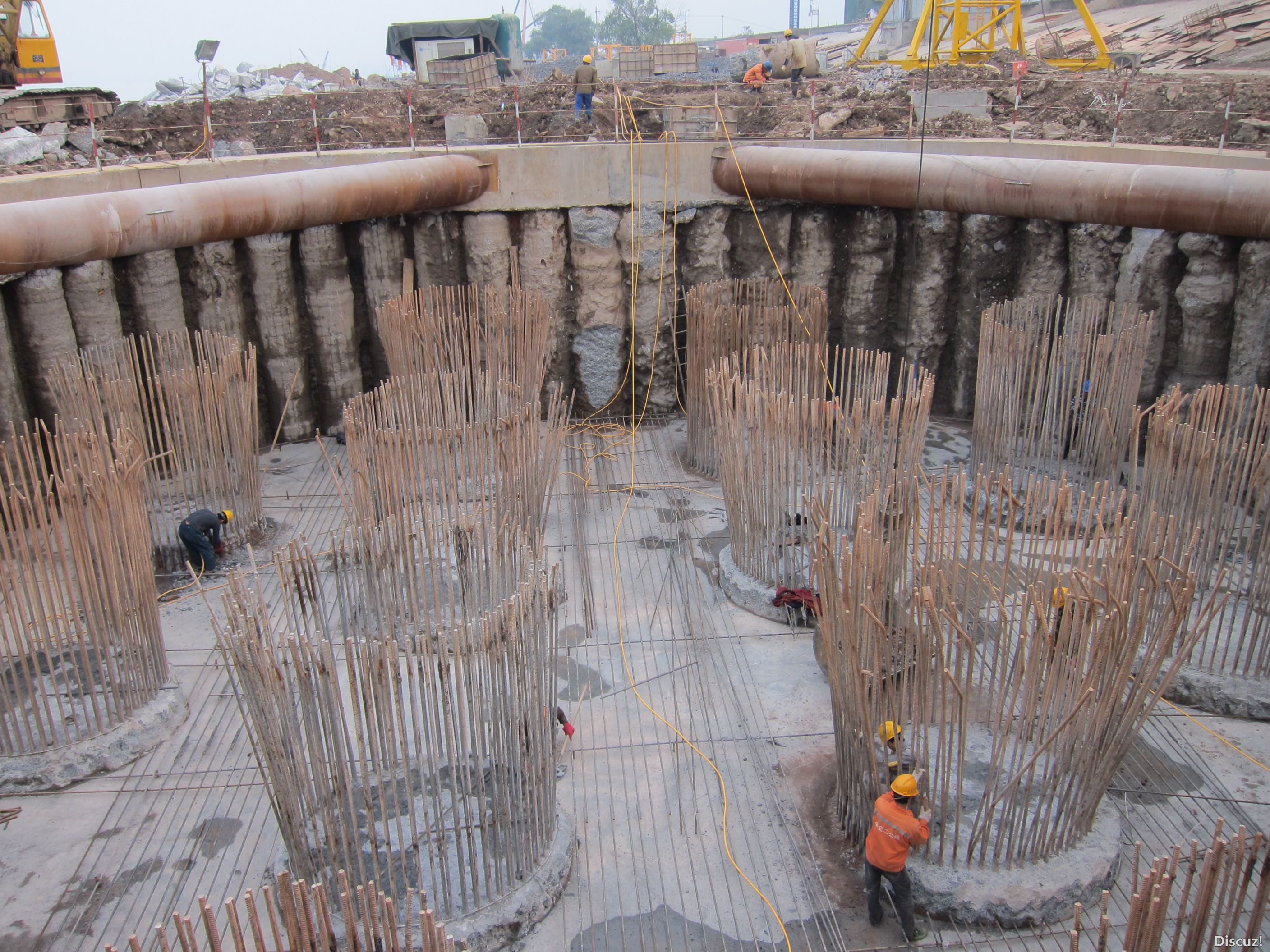

南塔承台施工，远看像钢筋开花了

渔人 · 发表于 2011-5-26 10:17:49

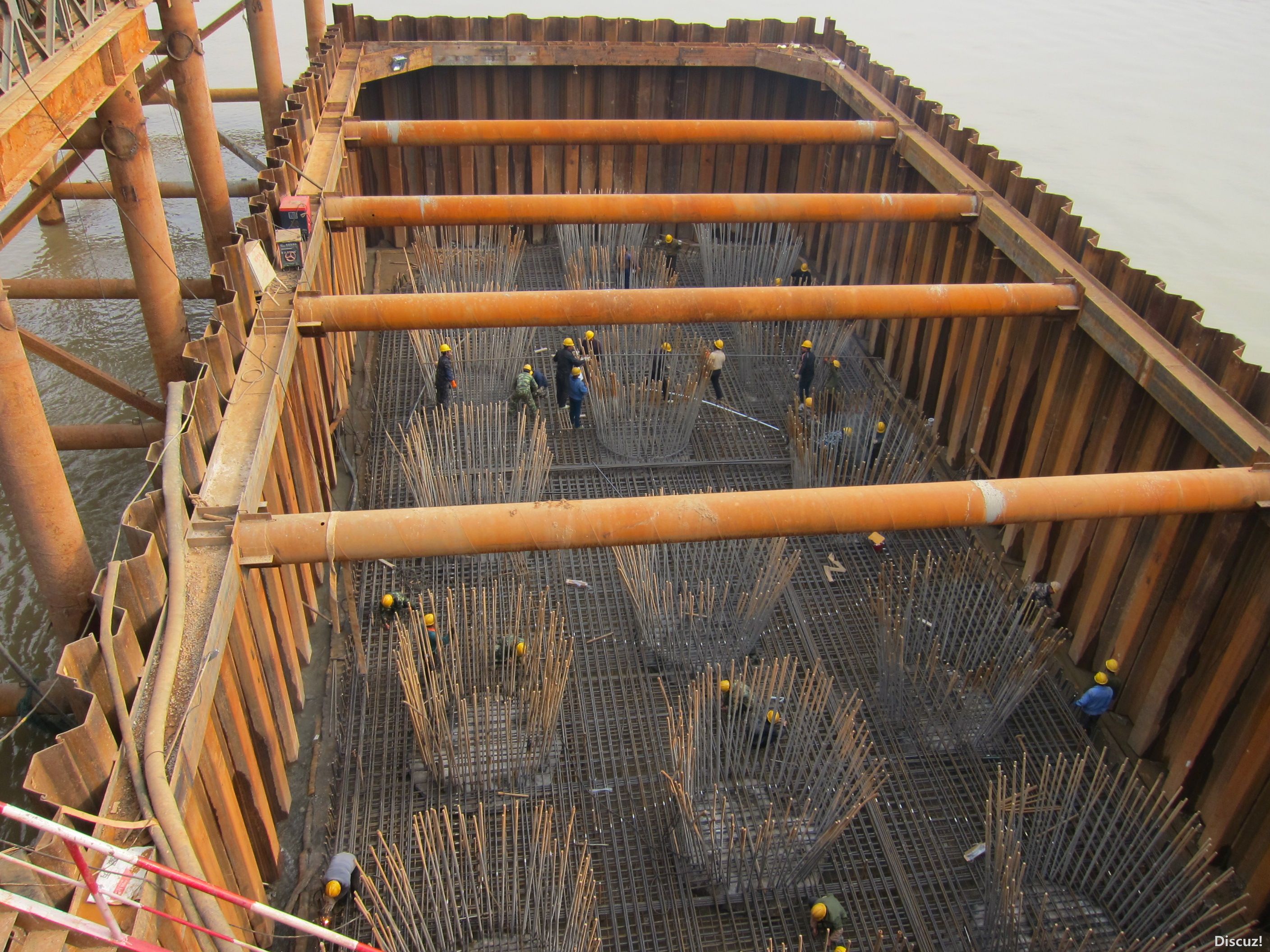

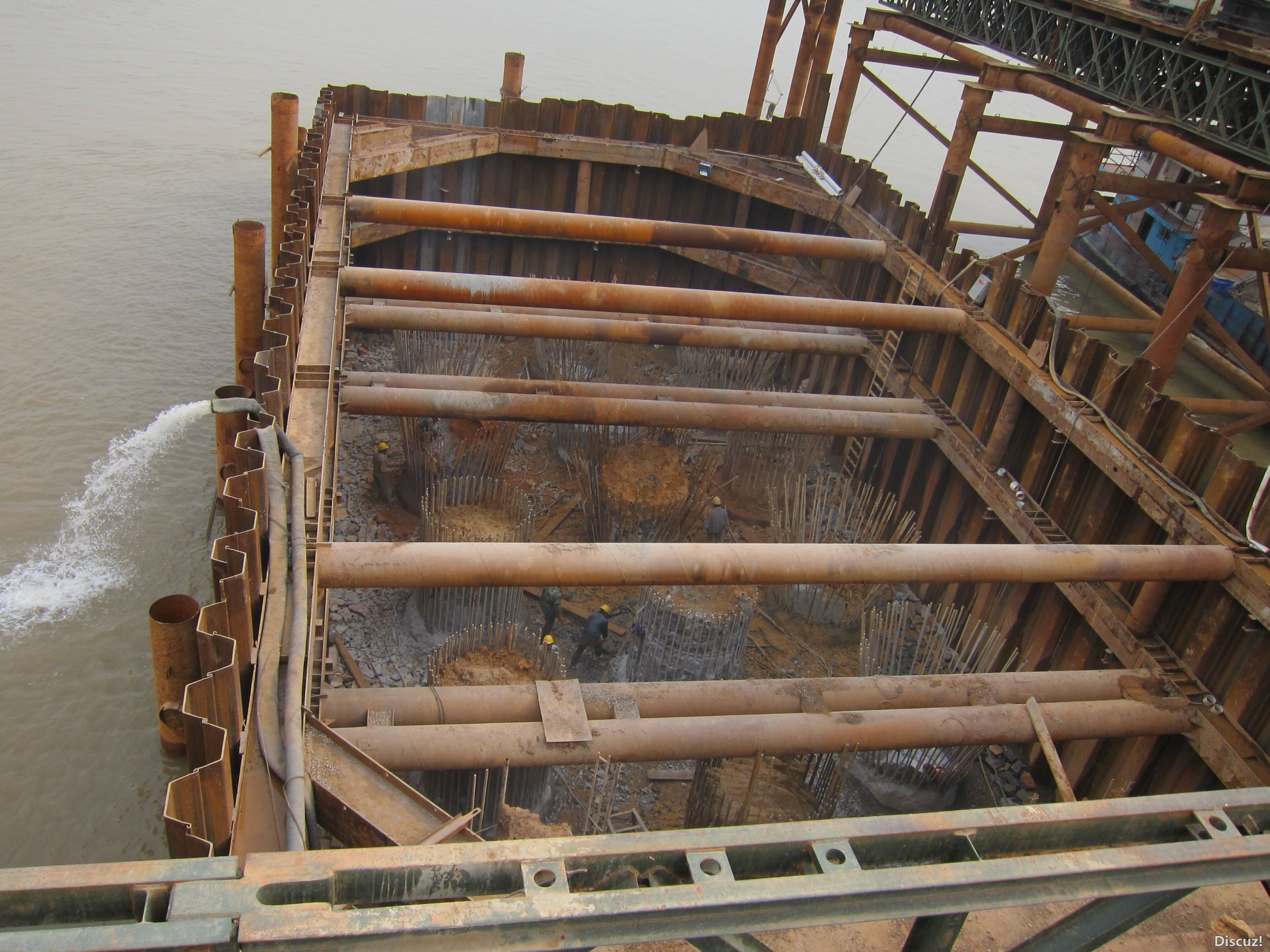

江中引桥桥墩承台采用钢板桩围堰施工。

渔人 · 发表于 2011-5-26 10:20:07

江中墩承台钢筋绑扎

渔人 · 发表于 2011-5-26 10:27:16

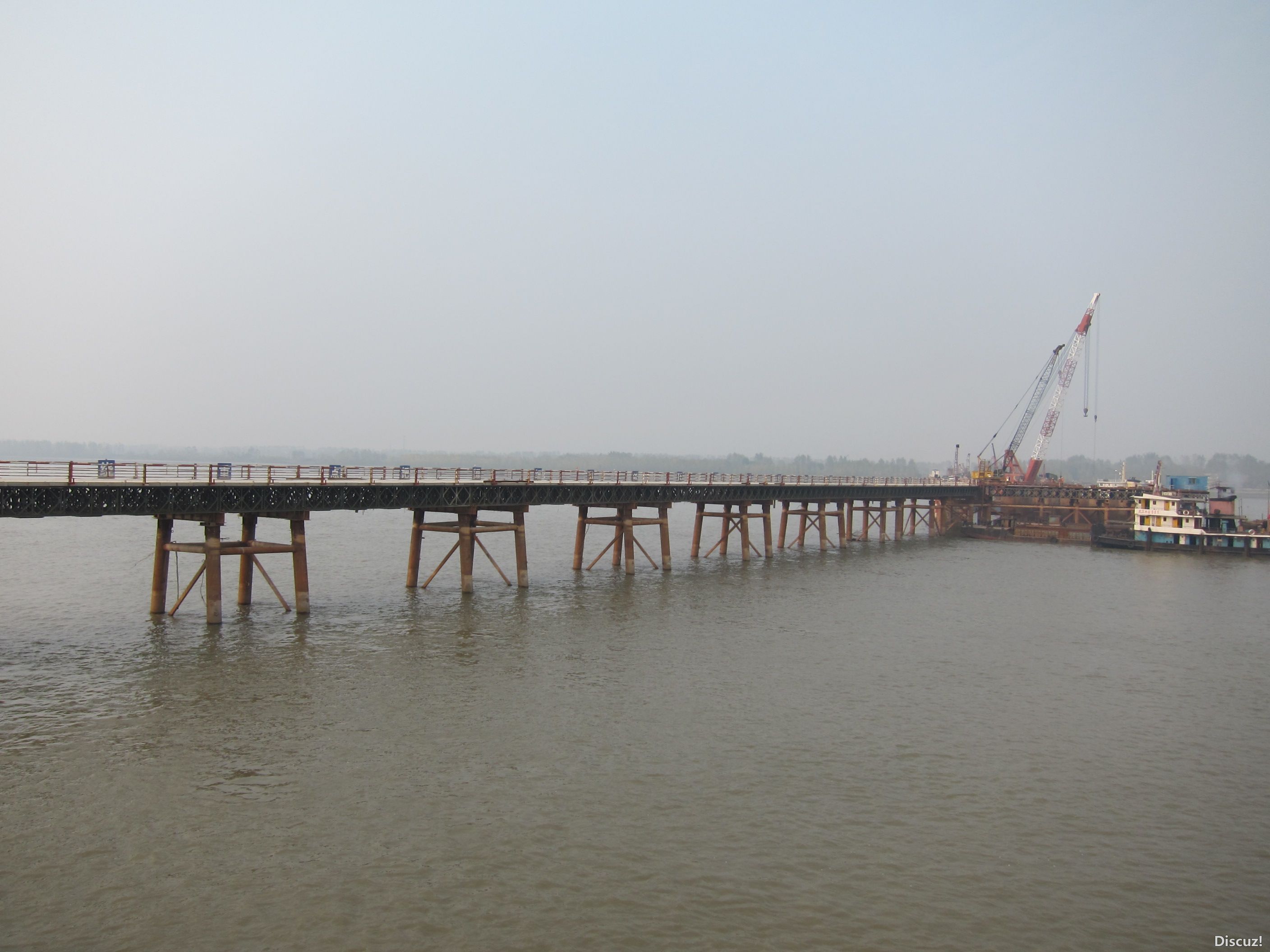

施工用临时钢栈桥

渔人 · 发表于 2011-5-26 10:28:29

图片都是随便发的，没整理，好像顺序上有点乱啊！
各位凑合看看。

渔人 · 发表于 2011-5-26 10:29:40

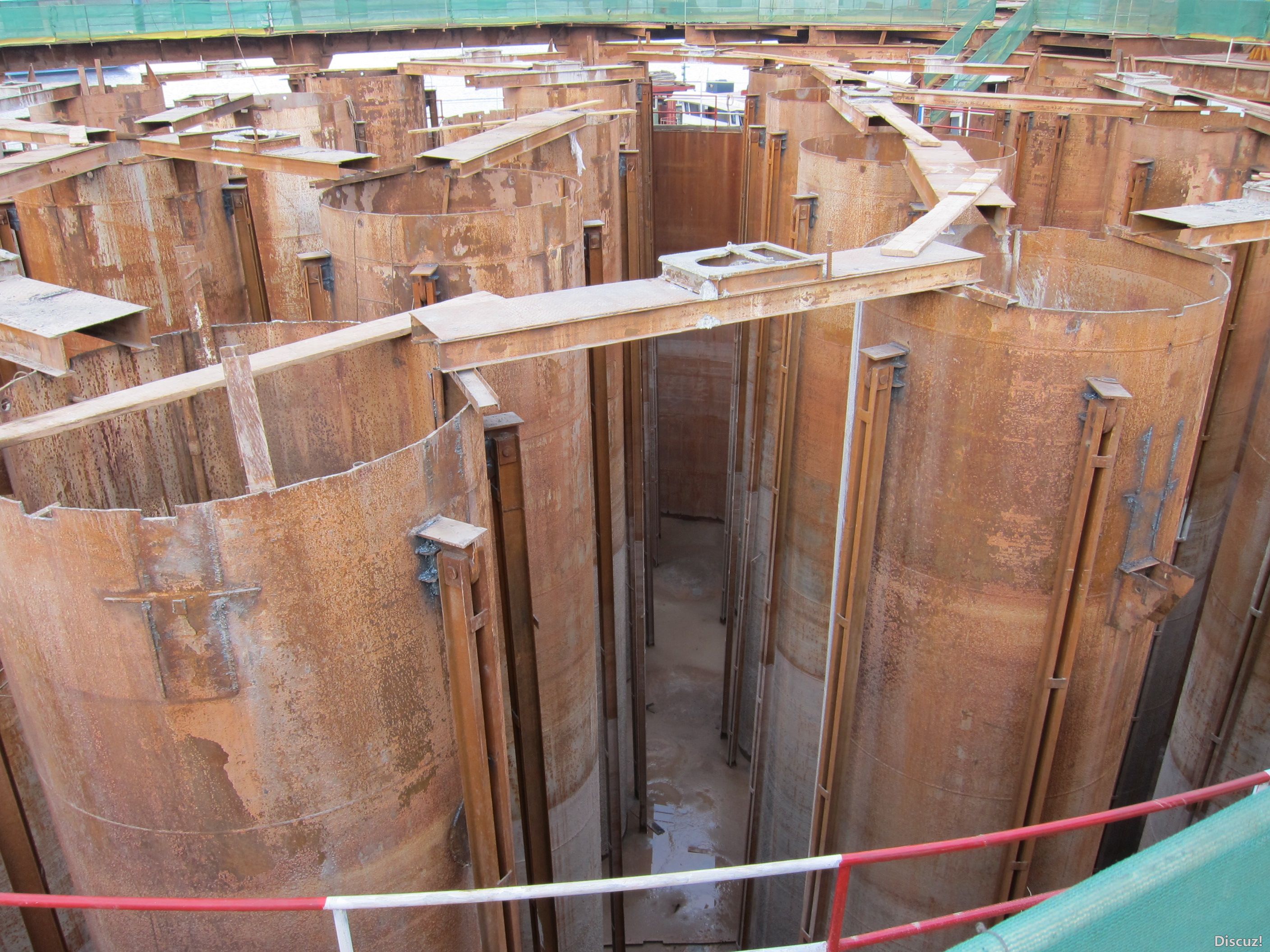

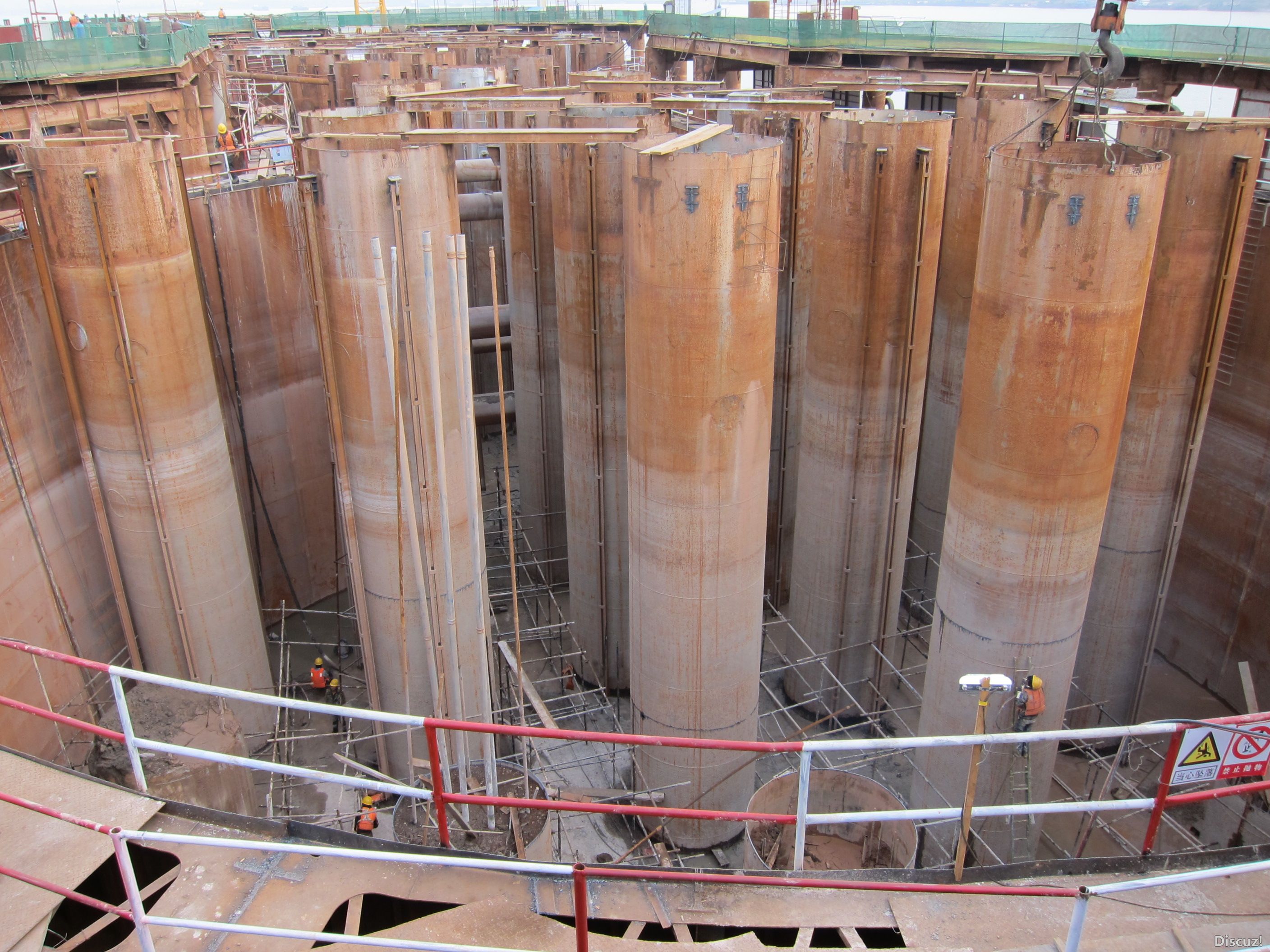

钢套箱封底后，抽水
准备承台施工

渔人 · 发表于 2011-5-26 10:34:41

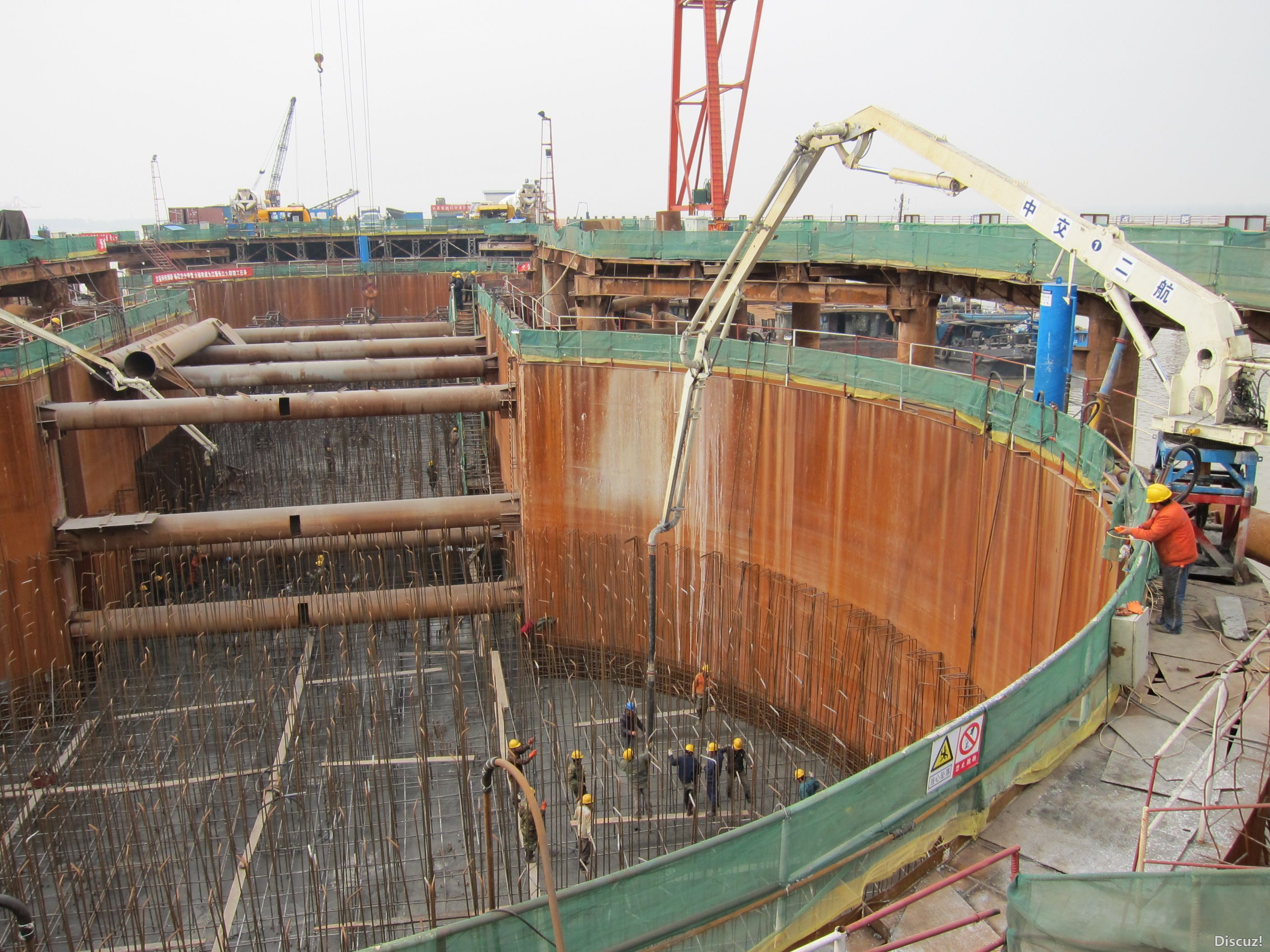

北塔承台第一层混凝土浇筑。

渔人 · 发表于 2011-5-26 10:37:39

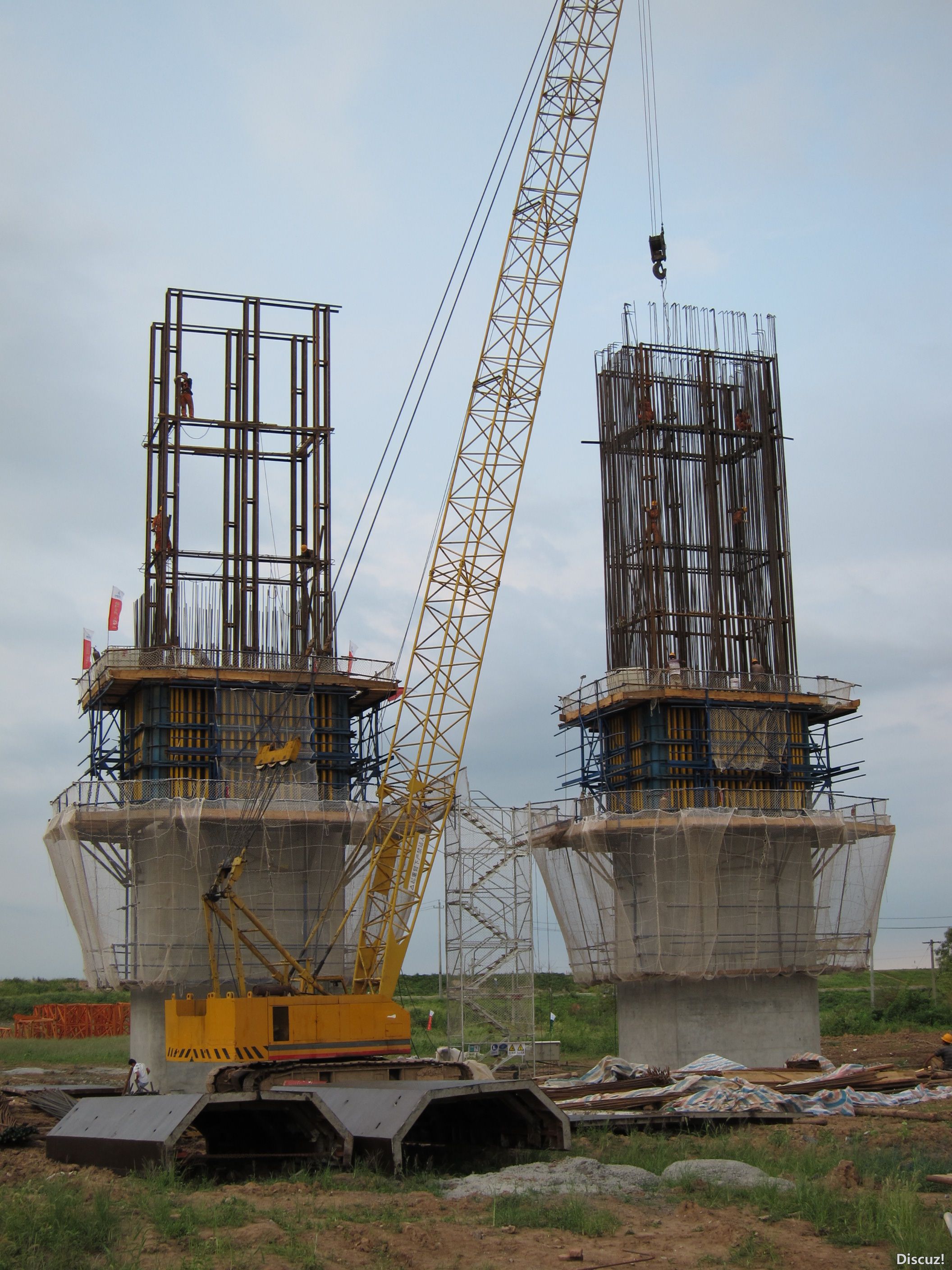

辅助墩、过渡墩采用爬模施工。

渔人 · 发表于 2011-5-26 10:39:32

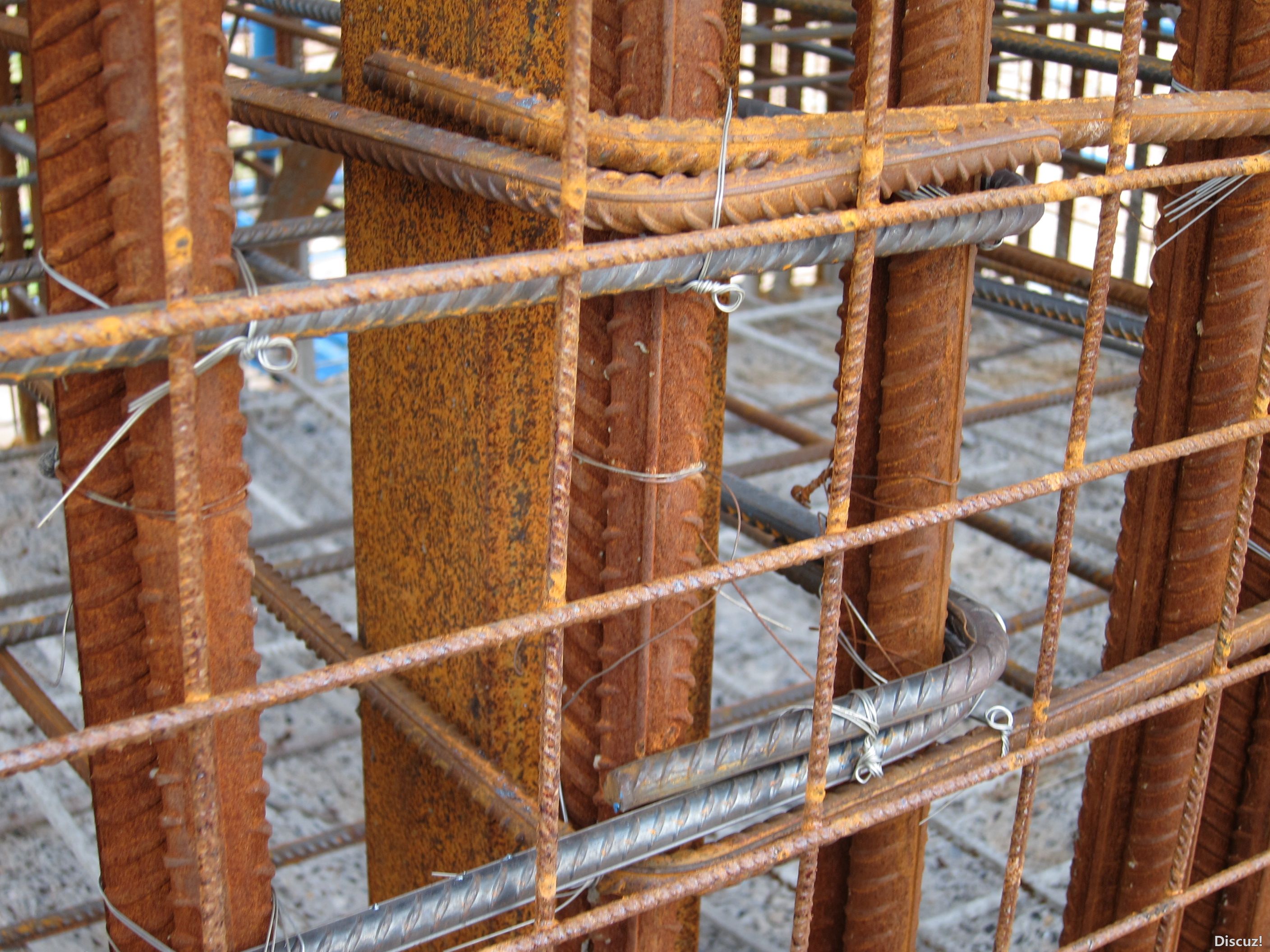

发个细部钢筋照片
从里到外依次为：钢筋定位劲型骨架、双层主筋、箍筋、防裂钢筋网

渔人 · 发表于 2011-5-26 10:42:16

引桥桥墩施工完了，爬到顶上照的
很美啊
