请教两铰拱的拱脚

我正在做一个两铰拱，但不知道两铰拱是怎么样的，在网上也找了好多，但都是拱肋和拱脚固结的，没有看到铰接的，还请论坛里的大侠给指点下小弟，不胜感激！最好能发个相关的图纸给小弟看看。

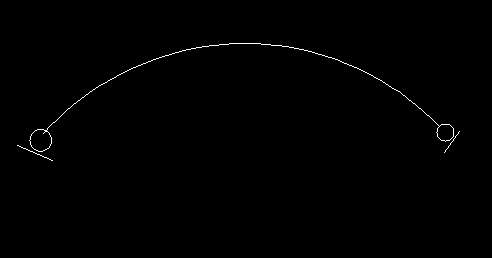

两铰拱属于一次超静定结构，它的特性介于三铰拱和两铰拱之间。
, Q8 j) c; r6 P! @+ v  w5 Q虽然是铰接，但实际工程中处理仍是做的类似固结，只是在计算时按铰接计算

多谢楼上的兄弟！哪位大哥有两铰拱的图发给小弟看下啊，截个图也行。

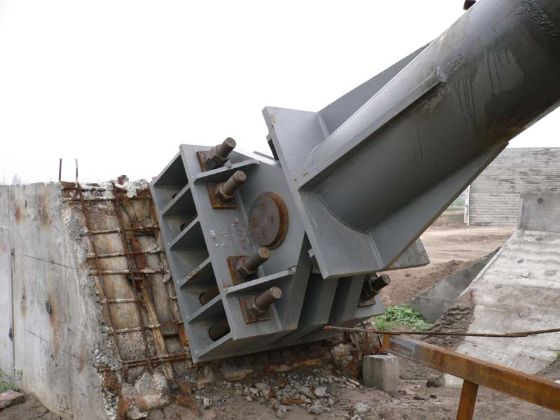

拱脚中心穿一根钢筋入底座，拱肋的顶底板钢筋不伸入底座（否则为无铰拱），拱脚与底座浇在一起。
