悬赏50堡币,征集大悬臂混凝土箱梁的设计图纸

redflag 发表于 2011-3-4 16:32:04 | 显示全部楼层 | 阅读模式
悬赏0堡币

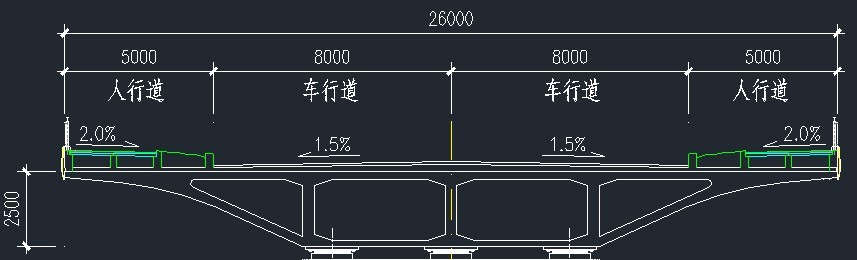

征集大悬臂展翼箱梁的图纸,类似或接近下图的
( @' o4 k  R" s* L box.jpg " \+ {% ~' i5 s- v

本帖被以下淘专辑推荐:

精彩评论倒序浏览

2.1万查看17评论

jiangkaiyi 发表于 2011-3-4 16:42:23
回头看看笔记本里有没有类似的。也好得个奖励。
举报 回复
心水清明... 发表于 2011-3-4 17:03:16
红旗兄的大悬臂展翼箱梁,人行道占了5m,所以对于车辆荷载而言,荷载偏心还是不大。
2 c- ]# n; G1 r# b因而箱梁的挑臂可以设计得很长。
举报 回复
webyl 发表于 2011-3-4 17:10:12
截面做成了这样子啊!调臂都5m了,苏通桥当年也就4.5m吧,还是直腹板4 Z' ^- R/ Z( m/ c1 w0 r7 S

2 Z% ]5 R3 d& w  e5 K
4 F0 [9 f) W4 w7 S我们领导肯定不同意8 w0 b/ v/ f( M; i5 G4 x5 {

' z$ r: K0 I! G: n建议你加大斜腹板的厚度
举报 回复
roman007 发表于 2011-3-4 17:27:00
武汉军山长江大桥悬臂4.75m,悬臂设机动车道,设横向预应力,可惜我没图纸
举报 回复
wangpanfen... 发表于 2011-3-4 19:20:42
最近很多桥梁发生侧倾覆,悬臂太大了不好,最好能做小点
举报 回复
chenxi665 发表于 2011-3-6 14:15:53
本帖最后由 chenxi665 于 2011-3-6 14:16 编辑
+ f, z4 v0 ]5 m* p+ C# i9 B4 S8 ?8 x8 P4 |0 ]. H  y/ d
回复 心水清明 的帖子1 T6 i! E# b3 m/ ]8 q! v

5 P, y1 @! }/ W+ {/ j3 H6 C3 L, V请问一下 80cm长悬臂 根部厚25cm  端部厚15cm
- S$ [/ F. b2 E6 _3 P  f# E钢筋12mm  间距10cm
9 G( @+ g. Y7 y' g: W1 y. l& d( _这样的悬臂走车是否可行! q: H# s, O7 ~
举报 回复
心水清明... 发表于 2011-3-6 14:47:48
悬臂端部没有防撞栏吗?
举报 回复
yinhuhnt 发表于 2011-3-10 08:39:28
可以查一下郑州市中心区铁路跨线桥的主桥和引桥设计,截面如下:
9 B: U4 H: q- M9 V. z! N  p 1.jpg - O2 I, Y6 n: r6 R( Q! ]/ f
悬臂刚好是5m。9 q0 ~0 X6 C0 Z2 ^% H6 e5 n5 H" }
我这边没有详细的相关图纸,不好意思。! `: ~5 P$ r+ m: P: i+ g* x, F1 ]' G
举报 回复
yinhuhnt 发表于 2011-3-10 08:41:49
这个是主桥斜拉桥的断面,引桥好像也是采用这个断面,只是腹板、顶板和底板等厚度加大了,纵隔板加了一个,我忘了,当时只是见过这个图纸。
: ]: h0 \- R1 ^! _4 E" a楼主如果需要可咨询一下相关单位。
举报 回复
子菁 发表于 2011-3-14 23:38:39

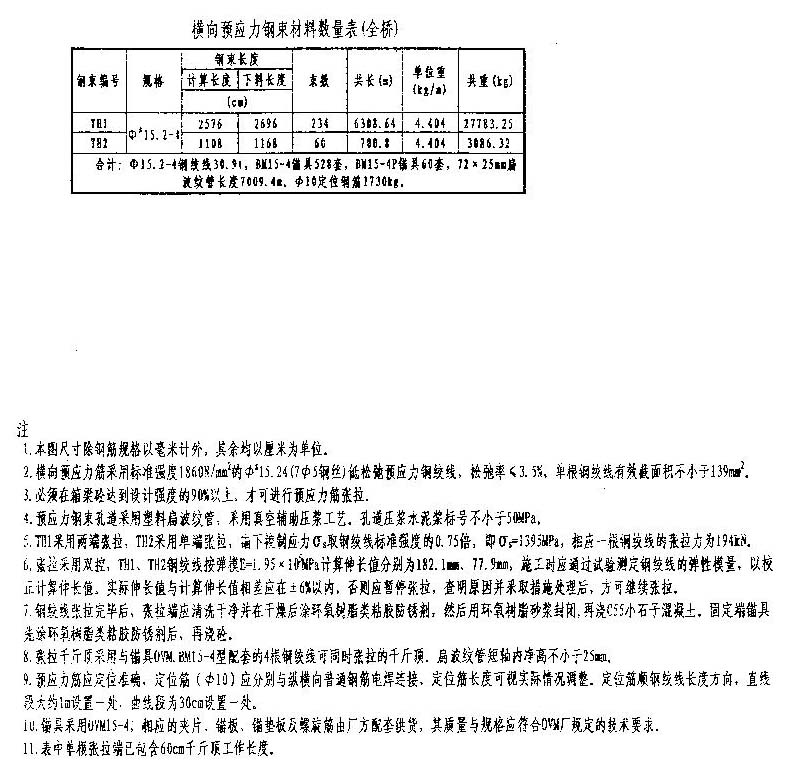

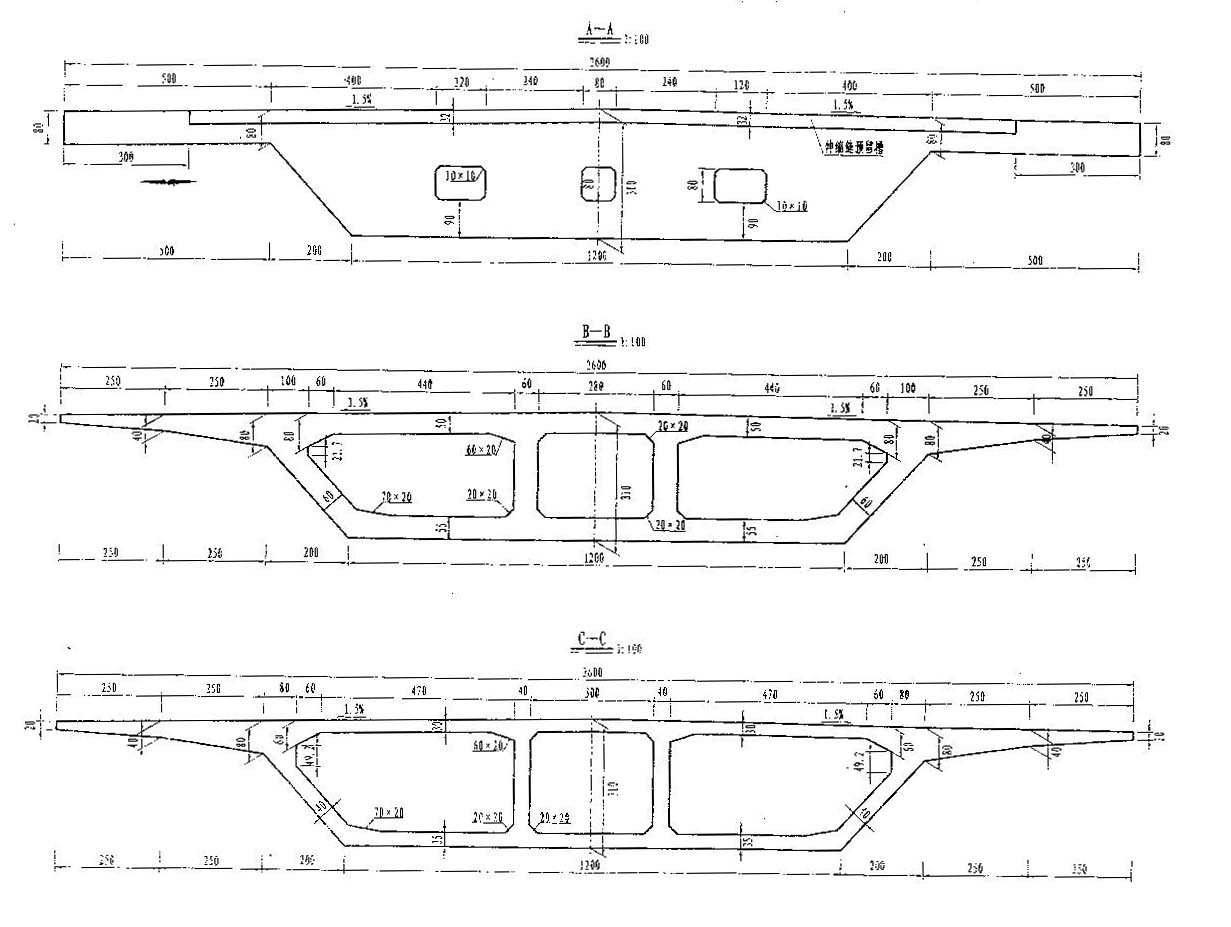

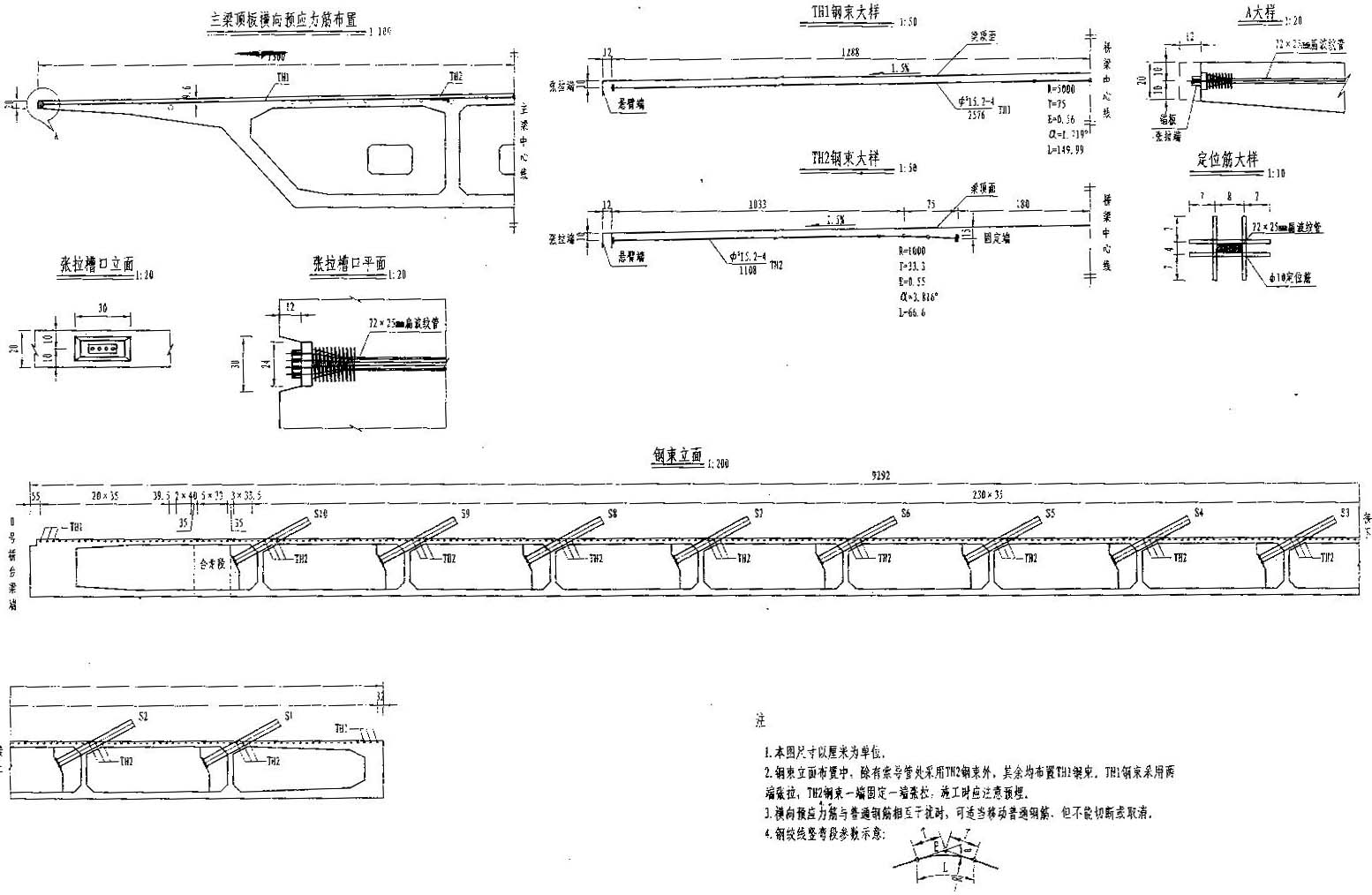

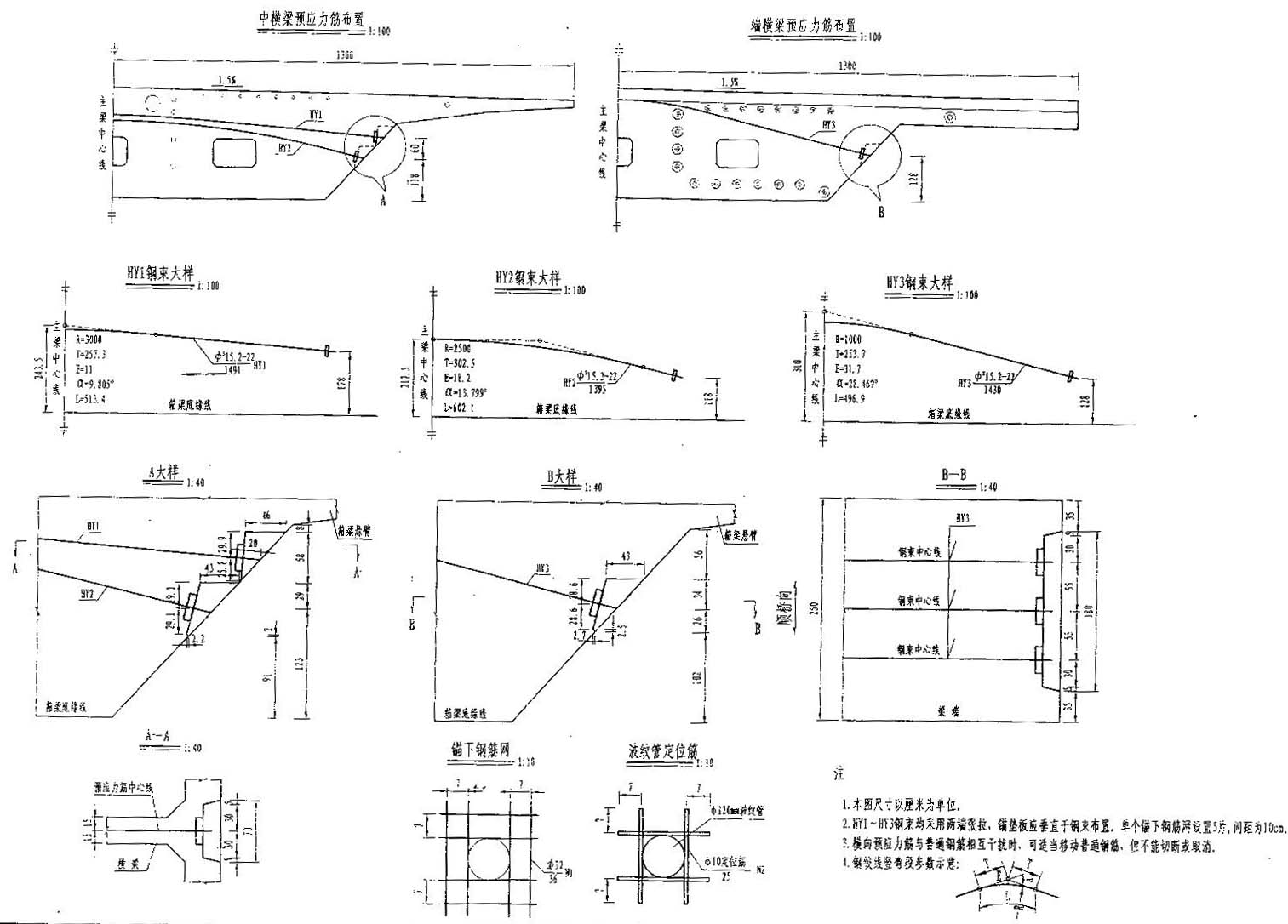

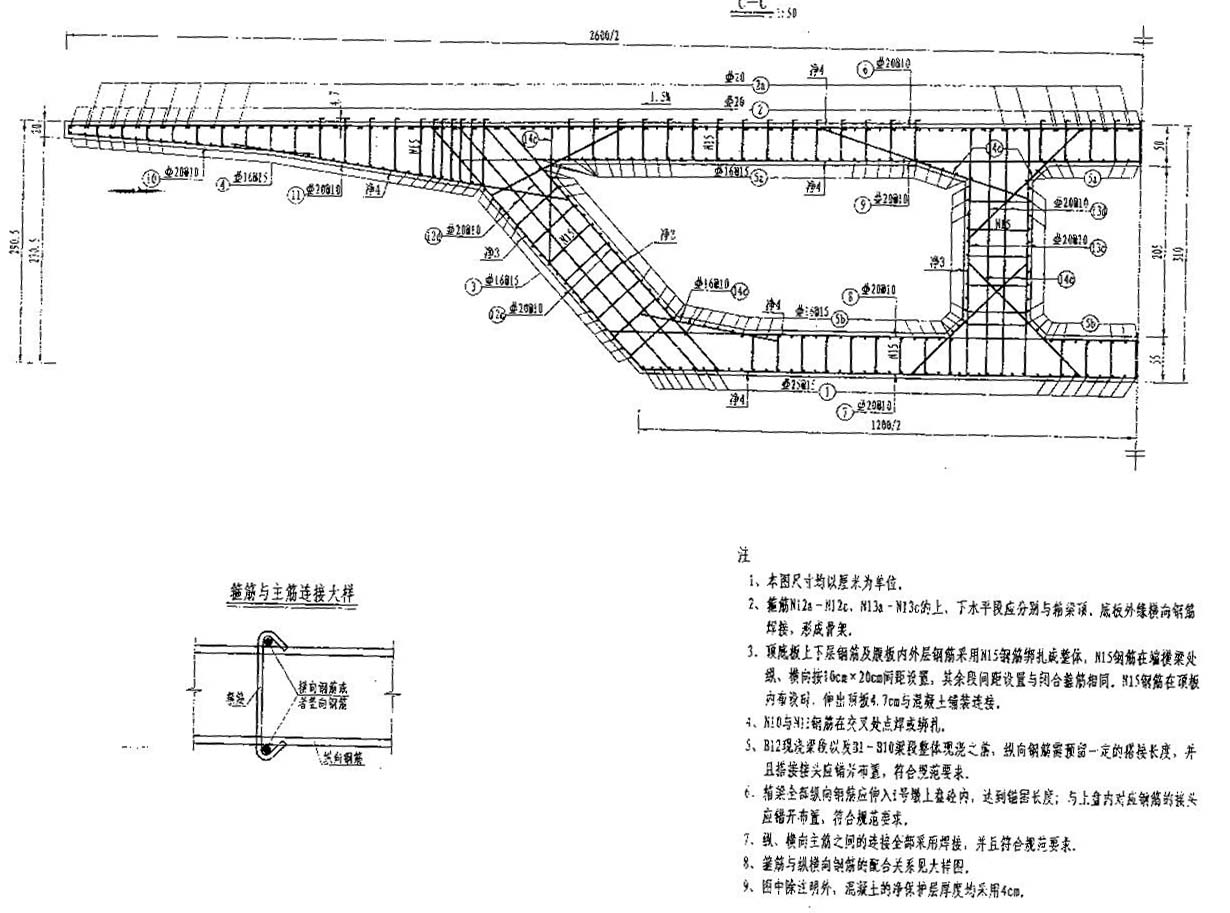

无背索斜独塔单索面斜拉桥大悬臂箱梁设计图

本帖最后由 子菁 于 2011-3-14 23:43 编辑
( M* ]# p" O9 ^* X: C. G; [: `) n! ~, n1 w" B2 E
这是一座即将开工建设的大悬臂箱梁跨线桥。采用无背索斜独塔单索面斜拉桥。3 f8 X' G$ ~* y+ H$ u$ B* J, g
主跨93m,箱梁宽度26.0m,斜塔垂直高程差81.122m(塔顶至承台顶)。
/ J) b/ _8 U! S$ E, V4 \该桥将于2011年5—6月间开工建设,施工照片敬请期待。
更多图片 小图 大图
组图打开中,请稍候......

上跨电气化铁路站场跨线桥设计说明.pdf

56.12 KB, 下载次数: 79

举报 回复
wendy007 发表于 2011-3-15 16:24:53
本帖最后由 wendy007 于 2011-3-15 17:00 编辑 3 I& k8 j- \* M4 K7 l
3 Q2 s+ Q2 u4 r; h+ F
此种断面很熟悉,且有部分施工设计图!
7 T/ @2 K) w/ y( `  Z0 N- F' z5 B# Z5 V# a" A, [
举报 回复
tumuxm 发表于 2011-6-17 20:04:13
这个悬臂不算大

点评

那就分享下兄弟的资料啊  发表于 2011-6-18 08:40
举报 回复
有我_不空... 发表于 2011-12-30 10:24:45
也正需要这方面的资料,大悬臂在城市高架桥中应用比较广泛
举报 回复
ajhk 发表于 2012-5-8 11:19:45
我也在找图,怎么就没有人传上来啊
举报 回复
